Домовая сеть. Абонентские линии и радиофикация
→ ?Добрый день! Подскажите, пожалуйста, что такое домовая сеть и чем она отличается от абонентской линии?
Абонентская линия это кабельная или воздушная линия от распределительного устройства до аппарата абонента
Домовая сеть это совокупность коммутационного оборудования и соединительных кабелей образующая локальную сеть в пределах одного или нескольких домов. Выполняется по технологии Ethernet, соединяется кабелем UTP (витая пара) или другим. Возможны варианты подключения оптоволокном или через беспроводной WiFi
Так что сути вопроса я не понял проще сказать, что в этих понятиях общего: используются какие-то провода.
Представлены вырезки из трёхстраничного файла PDF

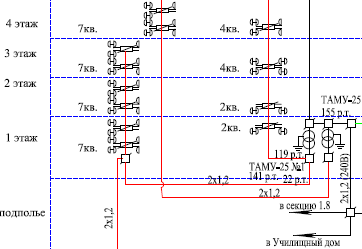

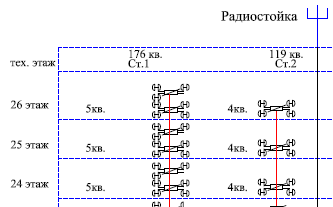

Вопрос интересует в контексте расчета затухания в двухзвенной сети проводного вещания в проектируемых жилых домах (шесть 26-ти этажных домов стоят на едином подземном пространстве-стилобате. в стилобате 2 этажа: единый техэтаж для инженерных сетей и еще ниже-автостоянка). Схему структурную прилагаю. В книге Тульчина есть расчет затухания. Каждое звено отдельно: МФ, РФ и АЛ (Домовые сети). Что такое домовые сети я не знаю, вот и спросил. Буду рад, если подскажете, как правильно считается затухание.
________ Далее вырезки из присланных файлов ↓ →
1. Для подключения радиорозеток должен применяться провод ТРВ 1x2x0,5.
2. Абонентские провода типа ТРВ 2x0,5 от сомещенного этажного щита в коридорах жилых этажей до радиорозетки должны прокладываться в ПВХ трубах (116 мм, закладываемых в стяжке пола.
3. Распределительная сеть радио выпоняется проводом ПРППМ 2x1,2.
4. Трансформаторы ТАМУ-25 должны быть установлены в совмещенных этажных щитах согласно структурной схеме.
5. Сеть радио 30 В и сеть этажного оповещения по стоякам в совмещенных этажных щитах должны быть проложены в стальной трубе (dу50мм, совместно с сетью телевидения.
6. Сеть радио 240 В по стоякам в совмещенных этажных щитах должна быть проложена в отдельной стальной трубе dу50мм.
7. Радиорозетки типа РПВ-2 должны быть установлены на высоте 0,3 м от пола и не более 1 м от электророзетки на кухне и в смежной комнате.
8. КРА-4 и УК-2П на жилых этажах должны быть установлены в совмещенных этажных щитах.

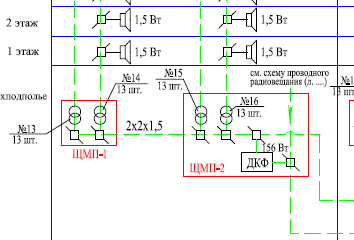

1. Распределительная сеть этажного оповещения выполняется кабелем KПCЭHг(A)-FRLS 2x2x1,5.
2. Трансформаторы ТАМУ-25 должны быть установлены в антивандальных щитах согласно структурной схеме.
3. Сеть радио 30 В и сеть этажного оповещения по стоякам в совмещенных этажных щитах должны быть проложены в стальной трубе dу50мм, совместно с сетью телевидения.
4.Этажные громкоговорители должны располагаться таким образом, чтобы их верхняя часть была на расстоянии не менее 2,3 м от уровня пола, но расстояние от потолка до верхней части должно быть не менее 150 мм.
Про затухание зря на меня надеетесь, я о таких расчётах применительно к домовым сетям впервые слышу. Кстати в вашем проекте вся эта сеть то же домовая. Сейчас изменились понятия и домовыми сетями называют локальные компьютерные сети. В книге же Тульчина (в глаза её не видел) вероятно, всё малоточное, что разводилось внутри зданий отнесено к домовым сетям.
Ваша схема во многом схожа со схемами радиофикации, по крайней мере, те же ТАМУ и УК. Но в моей практике рассчитывали только фидера (240 Вольт). Всё остальное считалось просто: на один ТАМУ-25 - 100 радиоточек, на ТАМУ-10 - 40. 0,25 Вт на радиоточку, хотя уже была новая норма 0,125 на точку. Длину что-то не помню, чтобы кто-то учитывал, тем более в подъездных стояках, слишком маленькое расстояние. Но если у Вас есть книга авторитетного издания лучше конечно всё по ней.
Абонентской линией (АЛ) в сети радиофикации считается вся разводка от ТАМУ до абонентов (30 Вольт до радиоточки)
"РФ" это что имеется ввиду? РадиоФидер (240 В) или РадиоФикация. А что такое "МФ"? Магистральный фидер, тогда туда уж точно не лезьте это, видимо, на дальние расстояния там 960 Вольт было раньше и сейчас такого не делают
→ Да, РФ это распред. фидер 240 В, МФ магистр. фидер 960 В. Андрей, спасибо Вам за подсказку.
