Ответы на вопросы по эксплуатации кабелей связи

Мультиплексирование по длине волны в одномодовом волокне. Волна и мода

→ ?

У меня вопрос по оптоволокну. Есть одномодовое волокно, то есть поддерживающее распространение только одной моды (волны). Есть принцип мультиплексирования по длине волны WDM, как же происходит распространение нескольких длин волн по одному волокну на расстояния больше 1 км, не подвергаясь межмодовой дисперсии, характерной для многомода?

Мода и волна вещи разные

Мода это скорее направление (угол) распространения света в волокне. Одна мода - одно направление один возможный угол распространения. Много мод это диапазон углов, а так как свет идёт в волокне под разными углами, то приходит к концу с разбросом по времени (межмодовая дисперсия) изначальный импульс размывается.

А вот волна, или скорее, длина волны, это частотная характеристика (для видимого диапазона цвет). Если лежит в окне прозрачности ОВ то распространяется далеко, если нет то быстро затухает. Свет с разными длинами волн можно сложить в один луч (и он пойдёт по одной моде - одному направлению), а потом разложить.

Если непонятно нагляднее перейти в видимый диапазон. Взяли луч зелёного цвета и луч красного с помощью призмы сложили пустили в световод, а на выходе опять призма, только свет она уже будет разлагать. Выберем после призмы отдельно красный и отдельно зелёный. По световоду шёл один луч, а сигнала пришло два. Инфракрасный сигнал в оптоволокне это тот же свет.

Ну уж, извините без картинок популярнее не объясню. Если непонятно почитайте теоретиков этого дела.

P.S. Позже на сайте появились разделы, более подробно раскрывающие этот вопрос, например страница Оптоволокно и технологии волнового мультиплексирования. А также целый раздел оптическое волокно из книги
"Руководство по технологии и тестированию систем WDM":
3.3.1 Хроматическая дисперсия
3.3.2 Поляризационная модовая дисперсия. Влияние поляризационной модовой дисперсии (PMD).
3.3.3 Поляризационная модовая дисперсия второго порядка
3.3.4 Нелинейности. Вынужденное обратное рассеяние Бриллюэна - Мандельштама. Вынужденное комбинационное рассеяние (Рамана). Фазовая автомодуляция. Перекрестная фазовая модуляция. Четырехволновое смешение.

По понятиям одномод-многомод: Многомодовое оптоволокно. Одномодовое оптоволокно.


Пик воды в оптоволокне

→ ?Добрый день!

Очень нравится ваш сайт http://izmer-ls.ru/ Очень познавательный и интересный.

В одной из темок (Типы и стандарты оптических волокон) наткнулся на следующее - G.652 Серьёзное отличие таблиц С и D в отсутствии пика воды. Вот и хотел уточнить может опечатка и там пика моды или какой такой воды. С интересом читаю Ваш сайт, и хотел понять о чём там идёт речь.

Заранее спасибо.

Нет, опечатки тут нет.

Имеется в виду пик поглощения сигнала между вторым и третьим окном прозрачности оптоволокна (http://izmer-ls.ru/ot4.html).

В старом оптоволокне он присутствовал и был обусловлен нежелательной примесью гидроксильных ионов (OH‾) в стекле сердечника волокна. Позже, когда ввелись группы волокон C и D технология была существенно улучшена вода в стекле сердечника исчезла, и в более новых стандартах второе и третье окно прозрачности не имеют этого разделения (в виде пика затухания).

Далее абзац из рекомендации G.652.

В этой пересмотренной Рекомендации разъясняется номенклатура различных категорий волокна. Также, в соответствии с соглашением об описании спектральных полос, верхний предел полосы частот L был изменен с 16 ХХ до 1625 нм. Обобщены (G.652.C и G.652.D) характеристики затухания для категорий уменьшенных водных пиков от единичной длины волны на более широкую область.

Скачать PDF можно отсюда → скачать G.652.PDF

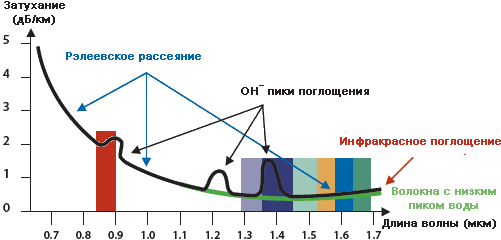

Затухание в оптоволокне: функция от длины волны
Затухание в оптоволокне: функция от длины волны

Рисунок к теме со страницы → Передача света. Затухание
