15.2 Измерение затухания и неоднородностей оптических волокон оптическими рефлектометрами

15.2.1 Измерение затухания оптическими рефлектометрами базируется на использовании измерения параметров обратного релеевского рассеивания. Измеряемое волокно зондируется оптическими импульсами, вводимыми через направленный ответвитель. Вследствие отражения от рассеянных и локальных неоднородностей, распределенных по всей длине волокна, возникает поток обратного рассеяния. Регистрация этого потока позволяет определить затухание по длине с того же конца кабеля, с которого подключен рефлектометр. Одновременно рефлектометр фиксирует местоположение и характер неоднородностей измеряемого оптического волокна.

15.2.2 Основными характеристиками оптического рефлектометра являются:

а) рабочая длина волны;

б) разрешающая способность;

в) динамический диапазон;

г) размер мертвой зоны;

д) точность;

е) тип оптического соединителя.

Выбор конкретного типа оптического рефлектометра для проведения измерений определяется типом волокна и требуемой точностью проведения измерений. Основные характеристики некоторых типов рефлектометров, применяющихся на местных сетях, приведены в таблице 15.1.

Таблица 15.1 - Основные характеристики некоторых типов рефлектометров
Марка приборов
и их
комплектация
Длина
волны,
мкм
Диапазон
измерения
расстояния,
км
Максим.
измеряемое
затухание,
дБ
Мертвая
зона
обнаруже-
ния, м
1
Рефлектометры
фирмы "Acterna"
MTS5100e/MTS 5200е:
(более 22 модулей)
- Многомодовое
волокно
- Одномодовое
волокно





0,85
1,3

1,31;
1,55;
1,625





до 80
до 80
до 380
до 380
до 380





25
23
42
44
42





1,5
1,5
3
3
4
2
Рефлектометр фирмы "Ando",
Япония AQ7210
- с блоком AQ7219A
многомодовое ОВ
- с блоком AQ7215A
одномодовое ОВ



0,85
1,3

1,31
1,55



2; 5; 10; 20;
40; 80; 160;
320



31
31
37
34



4
4
3
3
3
Портативный рефлектометр
фирмы "Ando",
Япония AQ7220
- с блоком AQ7229A
многомодовое ОВ
- с блоком AQ7225A
одномодовое ОВ





0,85
1,3

1,31
1,55



2; 5; 10; 20;
40; 80; 160;



31
31
31
29



5
5
5
5
4
Рефлектометр фирмы "Anritsu",
Япония AQ7250
- с блоками:
AQ7259
многомодовое ОВ
AQ7254
AQ7255
одномодовое ОВ




0,85
1,3

1,31
1,55




2; 5; 10; 20;
40; 80; 160; 240




22,5
22,5
34,0
39,5




3
3
5
3
5
Портативные рефлектометры
фирмы "Anritsu",
Япония
- с блоками:
- MW9076K
многомодовое ОВ
- MW9076B1
одномодовое ОВ




0,85
1,3

1,31
1,55



до 200
до 200
-



21
25
40,5
38,5




7
7
8
8
6
Портативный рефлектометр
фирмы "HP",
США, Е-6000А
- с блоками:
- Е6005
многомодовое ОВ
- Е6003А
одномодовое ОВ




0,85
1,3

1,31
1,55



19-34

19-35




3
3
5
5
Примечание - Для измерений затухании я на ВОЛС местных сетей могут быть использованы и другие рефлектометры, параметры которых удовлетворяют требованиям к диапазону и точности измерений для конкретных типов ОВ

15.2.3 Оптический рефлектометр позволяет снять рефлектограмму - зависимость отраженной оптической мощности от длины кабеля (рисунок 15.1), по которой можно определить затухание на любом участке измеряемого кабеля, а также затухания на сварках и неоднородностях измеряемого волокна.

Пример рефлектограммы, снятой оптическим рефлектометром

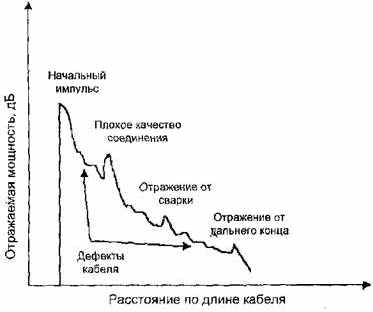

Рисунок 15.1 - Пример рефлектограммы, снятой оптическим рефлектометром
