Вынужденное комбинационное рассеяние (Рамана)

Коэффициент комбинационного рассеяния (Рамана) намного меньше (сечение комбинационного рассеяния 10-12 см/Вт), чем в явлении обратного рассеяния Бриллюэна - Мандельштама. При этом частота сигнала понижается намного больше. Для волн из диапазона 1550 нм она понижается от 10 до 15 ТГц, что соответствует увеличению длины волны на 100 нм. Рассеиваемый сигнал имеет намного большую ширину полосы пропускания (около 7 ТГц или 55 нм). В системах WDM данное явление служит механизмом переноса энергии от коротковолновых каналов к длинноволновым.

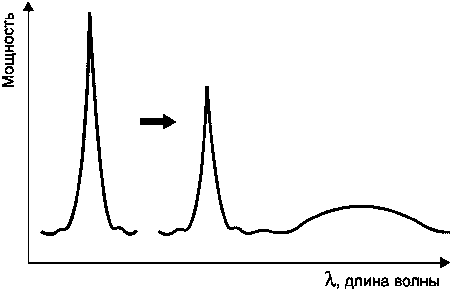

Рис.3.29 Комбинационное рассеяние (Рамана) имеет очень широкий пик

Фазовая автомодуляция

При очень высокой интенсивности лазерного излучения сигнал может модулировать свою собственную фазу. Такая модуляция расширяет спектр сигнала и уширяет или сжимает сигнал во времени в зависимости от знака хроматической дисперсии (положительного или отрицательного). В хвосте волнового пакета возникает сдвиг к более коротким длинам волн, а на переднем фронте - в область длинных.

В системах WDM сигнал в спектрально уширенном фазовой автомодуляцией канале, может интерферировать с сигналами соседних каналов.

Фазовая автомодуляция возрастает при:

• увеличении вводимой в канал мощности при постоянном эффективном сечении волокна;

• увеличении скорости передачи в канале (при высоких скоростях передачи фронт нарастания-спада информационного импульса более крутой);

• отрицательной хроматической дисперсии.

Фазовая автомодуляция создает больше проблем для систем WDM с волокном Рек. ITU-T G.652 (нулевая дисперсия при 1310 нм) по сравнению с системами, использующими волокно со смещенной дисперсией при 1550 нм (Рек. ITU-T G.653) и с ненулевой смещенной дисперсией (Рек. ITU-T G.655). Уменьшение частотного интервала между каналами или увеличение числа каналов в системе незначительно влияют на рассматриваемое явление.

Фазовая автомодуляция уменьшается при:

• нулевой или небольшой положительной хроматической дисперсии;

• увеличении эффективного сечения волокна;

• компенсации дисперсии.

Перекрестная фазовая модуляция

Явление перекрестной фазовой модуляции заключается в том, что сигнал одного канала модулирует фазы сигналов в соседних каналах. Перекрестная фазовая модуляция CPM (Cross-Phase Modulation) чувствительна к тем же факторам, что и явление фазовой автомодуляции, а также к увеличению числа каналов. Разнесение каналов, как и при фазовой автомодуляции, на нее практически не влияет, но явление CPM уменьшается при:

• увеличении эффективного сечения волокна;

• компенсации дисперсии;

Перекрестная фазовая модуляция менее актуальна в системах WDM, использующих волокна с большим эффективным сечением.
