3.3.3 Поляризационная модовая дисперсия второго порядка

До недавнего времени PMD второго порядка, учитывающая зависимость поляризационной модовой дисперсии от длины волны, оказывала пренебрежимо малое воздействие на характеристики сети. Но после того как скорость передачи превысила 10 Гбит/с, это явление встало в ряд факторов, ухудшающих характеристики систем передачи. В одномодовых волокнах большой длины явление PMD второго порядка всегда сопровождается с явлением PMD первого порядка. (Между ними имеется простое математическое соотношение для случая широко распространенных волокон с сильной связью мод). Тем не менее, PMD второго порядка приводит к снижению эффективности системы только при наличии хроматической дисперсии линии связи или при возникновении чирпирования частоты передатчика. PMD второго порядка может иметь тот же порядок величины, что и хроматическая дисперсия, и прямо пропорциональна длине линии в отличие от PMD первого порядка. Поэтому PMD второго порядка в первую очередь учитывают для линий дальней связи. Однако в отличие от хроматической дисперсии PMD второго порядка проявляет стохастический характер.

Статистика распределения вероятности DGD влияет на PMD второго порядка тем сильнее, чем меньше требуемый коэффициент ошибок. PMD второго порядка в какой-то степени зависит от скорости изменения величины DGD с изменением длины волны.

Однако гораздо сильнее величина PMD второго порядка зависит от изменения направления основных состояний поляризации на выходе волокна при изменении частоты оптического сигнала.

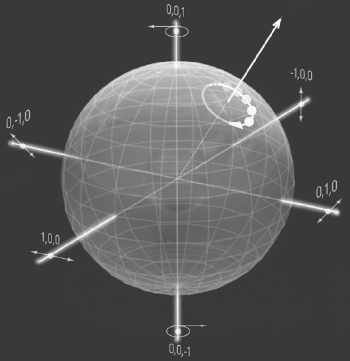

Рис. 3.26 Поляризационная модовая дисперсия PMD второго порядка определяется вариациями ориентации вектора поляризационной дисперсии и его величины (т. е., DGD) как функции длины волны излучения
