10.3. Прокладка оптических кабелей

10.3.1. Оптические кабели с защитными покровами в виде стальной гофрированной ленты или в виде повива стальных проволок прокладывают в кабельной канализации без защитных полиэтиленовых труб в свободных и занятых каналах. В одном свободном канале допускается совместная прокладка 10 - 15 таких оптических кабелей.

В канале, занятом медножильными кабелями связи, количество вновь прокладываемых ОК следует определять по сумме диаметров кабелей в канале, которая не должна превышать 68 мм.

10.3.2. Оптические кабели следует затягивать в каналы кабельной канализации только с помощью ручной лебедки. Допускается прокладка механизированным способом при наличии у производителя работ комплектов устройств и приспособлений для прокладки ОК, максимально снижающих вероятность повреждения кабеля и создающих условия прокладки строительных длин до 2 км.

Минимально допустимые для данной ВОЛС строительные длины определяют, исходя из длины ВОЛС и энергетического потенциала аппаратуры.

10.3.3. Оптические кабели местных сетей связи прокладываются: в грунте в заранее разработанную траншею; непосредственно в грунт с помощью кабелеукладчика; в предварительно уложенные в грунте полиэтиленовые трубы затягиваются потоком воздуха.

10.3.4. В местах монтажа муфт при прокладке оставляется запас кабеля. При определении длины запаса следует учитывать следующее:

- запас должен обеспечивать возможность подачи муфты в зону, удобную для организации рабочего места монтажников ВОЛС, например, в монтажную машину из колодца или котлована, в проход коллектора, на рабочий стол, установленный возле стойки ВСОК или СКУ;

- длина запаса с каждой стороны смонтированной муфты должна быть не менее:

на муфте, смонтированной в котловане, - 10 м;

на муфте, смонтированной в колодце, - 8 м;

на муфте, смонтированной в коллекторе, - 2 м;

- запас кабеля, оставляемого в месте монтажа муфты, должен превышать указанные выше значения на 5 м с каждой стороны, эти 5 м предназначены для производства контрольных измерений ОК после прокладки и для монтажа муфты;

- конец кабеля длиной 50 - 100 см, который обжимался чулком при прокладке или разделывался для крепления чулка, должен быть отрезан.

Концы кабелей, оставляемых в месте будущего монтажа муфт, герметично заделываются. Запас сматывается в бухты диаметром 700 мм, которые убираются к стенке колодца или коллектора за существующие кабели и подвязываются к кронштейнам (рис. 13). Концы кабелей, проложенных в грунте, размещаются в траншеях или ямах, присыпаются грунтом и маскируются. Место будущего котлована отмечается условным знаком.

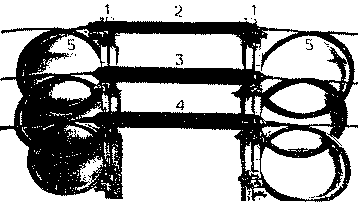

Размещение муфт типов СМОК, МГОК и МОГ в типовых колодцах кабельной канализации
бухты технологического запаса кабеля; места крепления бухт запаса к кронштейнам и консолям перевязками из стальных оцинкованных проволок
1 - типовые металлоконструкции;
2 - муфта СМОК; 3 - муфта МГОК;
4 - муфта МОГ стандартной длины;
5 - бухты технологического запаса кабеля диаметром 400 - 700 мм;
6 - места крепления бухт запаса к кронштейнам и консолям
перевязками из стальных оцинкованных проволок.

Рис. 13. Размещение муфт типов СМОК, МГОК и МОГ в типовых колодцах кабельной канализации и городских коллекторах:

10.3.5. В вертикальных шахтах и во внутренних помещениях АТС линейные оптические кабели и ШСС прокладываются по специальным металлоконструкциям, предназначенным именно для них.

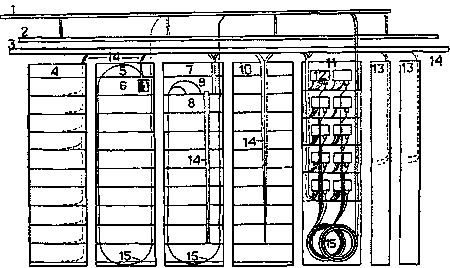

10.3.6. Линейный ОК должен прокладываться в ЛАЦ АТС с таким расчетом, чтобы после монтажа оконечных устройств (УССЛК и ОСП) в стойках, на которых установлены эти устройства, оставался запас кабеля для одной полной переделки оконечного устройства. В стойке ВСОК запас следует размещать внизу в виде бухт из 4 - 5 колец кабеля. На стойках СКУ-01 запас линейного кабеля выкладывается и закрепляется по периметру тыльной стороны стойки сверху до нижнего места и затем наверх до блока ОСП (рис. 14).

Размещение муфт типов СМОК, МГОК и МОГ в типовых колодцах кабельной канализации

1 - желоб для линейных ОК; 2 - решетка;
3 - желоб для ШСС; 4 - стойка СОЛСТ (СОНАТА-2);
5 - стойка СКУ-02; 6 - блок ОСП-02; 7 - стойка СКУ-01;
8 - блок ОСП-022; 9 - пустое место в СКУ-01;
10 - СКУ-01 с блоками оборудования линейного тракта;
11 - стойка ВСОК; 12 - УССЛК; 13 - стойки СОЛТ (СОПКА-2 и СОПКА-3);
14 - жгуты ШСС; 15 - запас линейного кабеля.
Рис. 14. Схема расположения оконечных устройств ВОЛС на стойках в типовом ЛАЦ (вид с тыльной стороны стоек)
