Окна прозрачности оптоволокна

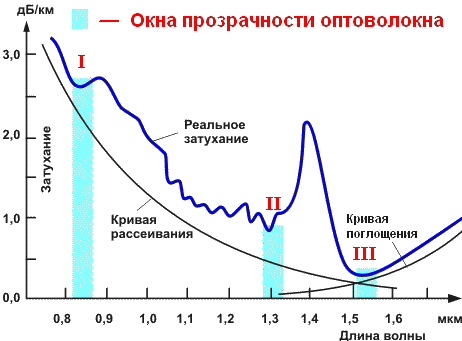

Говоря об окнах прозрачности оптического волокна, обычно рисуют такую картинку в виде зависимости затухания от длины волны.

Окна прозрачности оптоволокна

в книге "Справочник по
тестированию оптоволокна" на стр.
Передача света. Затухание
окна прозрачности названы
телекоммуникационными окнами

Здесь голубым цветом выделены те самые окна прозрачности ОВ. Все они, находятся в инфракрасном диапазоне.

Образовывалась такая характеристика оптических волокон из природной прозрачности кварца и примесей присутствующих в стекле сердцевины оптоволокна. Соответственно под эти окна проектировалась приёмо-передающая аппаратура.

В современных волокнах большой пик между вторым и третьим окном прозрачности, обусловленный присутствием гидроксильной группы в материале оптоволокна отсутствует.

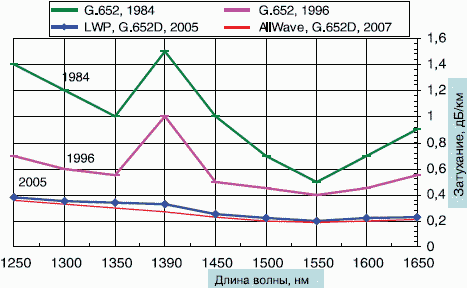

Ниже приведён график зависимости затухания в оптоволокне от длины волны инфракрасного излучения. Здесь очень хорошо видно, как с годами улучшалась технология производства оптических волокон, и как из двух окон прозрачности 1310 нм и 1550 нм образовалось не окно, а целый "проём прозрачности" в диапазоне от 1300 до 1600 нм

Зависимость затухания от длины волны в оптоволокне G.652
Зависимость затухания от длины волны в оптоволокне G.652

Аббревиатура G.652, G.652D это Рекомендации ITU-T. На отдельной странице есть краткие выписки из рекомендаций (стандартов) оптоволокна ITU-T G.651-G.657

Вообще говоря, о частотных и спектральных характеристиках оптоволокна чаще выделяют не только окна прозрачности, а ещё и шесть диапазонов.

Таблица спектральных диапазонов для одномодовых волокон стандарта ITU
O-диапазон1260 – 1360 нмОсновной
(Original)
E-диапазон1360 – 1460 нмРасширенный
(Extended)
S-диапазон1460 – 1530 нмКоротковолновый
(Short wavelength)
C-диапазон1530 – 1565 нмСтандартный
(Conventional)
L-диапазон1565 – 1625 нмДлинноволновый
(Long wavelength)
U-диапазон1625 – 1675 нмСверхдлинный
(Ultra-long wavelength)
