Для поиска повреждений кабелей используется ряд различных приборов времяимпульсные рефлектометры, мосты и т.д., которые обеспечивают получение информации о расстоянии до повреждения или неисправности и его общем местонахождении. Электромагнитная локация применяется для прецизионного определения положения повреждения кабеля, уменьшая затраты времени и исключая излишние работы по выемке грунта.
Метод будет работать только при условии плотного короткого и в неэкранированных кабелях типа ПРППМ. Почти не пригодно для экранированного ТПП
Эта процедура позволяет определить положение места короткого замыкания между проводами кабеля, но не между проводами и экраном.
Проведите трассировку и отметьте положение кабеля в обследуемой зоне.
Отключите неисправную кабельную пару от питания на центральной станции или коммутаторе.
Подключите выход генератора к одному из проводов пары, а заземляющий провод генератора — к другому проводу этой пары.
Увеличьте усиление приемника до максимума в пределах шкалы показывающего прибора.

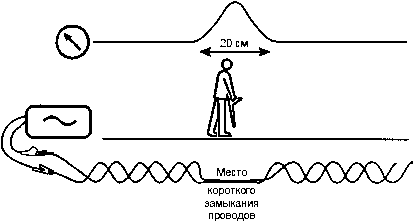

Перемещайте приемник над кабелем. Снизьте чувствительность приемника для определения любого отклика низкого уровня. Короткий и четкий отклик в пределах 20 см будет указывать положение короткого замыкания проводов.
Если один из проводов пары имеет обрыв, то место обрыва может быть точно определено, используя следующие операции. Подключите выход генератора к "хорошему" проводу пары, а заземляющий провод генератора присоедините к независимой точке заземления.
Перейдите к следующей доступной точке неисправной пары проводов и соедините их вместе.
Совсем не работает для экранированного ТПП (без изменений ведёт дальше). Для кабелей без экрана лучше использовать контактный метод
При этом, сигнал генератора проходит по исправному проводу до места соединения проводов, а затем идет в обратном направлении к точке обрыва неисправного провода. Это может привести к эффекту компенсации сигналов.
Проведите трассировку кабеля по направлению от генератора с уровнем усиления приемника 60%. Продолжайте трассировку кабеля до тех пор, пока отклик не уменьшится, а затем возрастет до 40%. Минимум отклика будет указывать на положение повреждения кабеля.

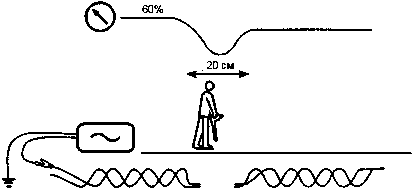

Подключите генератор к одному из проводов пары и к заземлению. Проведите трассировку кабеля при уровне отклика 60%. Над разрывом проводов будет значительное уменьшение отклика.
Некорректность перевода, имеется в виду разбивка пар
Расщепление — это место, где две пары проводов соединены некорректно.
Отклик пары проводов ниже из-за эффекта компенсации сигналов. Уровень отклика возрастает, когда провод не перекручен с другим проводом из этой же пары.
Способ будет работать только в идеальных условиях (неэкранированный кабель, одинаковая глубина залегания), то есть практически никогда. Реальней воспользоваьться импульсным методом → Определение расстояния до места разбитости
Подключите генератор к подозрительной паре проводов. Присоедините выход генератора к одному из проводов пары, а провод заземления генератора к другому проводу пары.

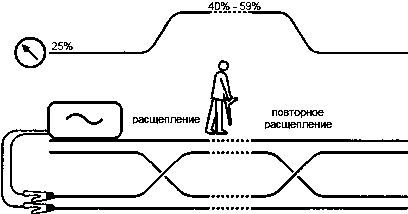

Проведите трассировку кабеля по направлению от генератора с уровнем усиления приемника как можно ближе к 25%. В точке расщепления отклик будет существенно возрастать. Не изменяйте уровень усиления приемника, если возможно наличие повторного расщепления, и продолжайте трассировку до тех, пор пока отклик не уменьшится, указывая на положение повторного расщепления.
