Важность локации повреждений защитной оболочки кабеля несомненна. Наружная изоляция кабеля предотвращает попадание влаги в кабель. Повреждение оболочки кабеля приводит к попаданию влаги в кабель, которая затем может проникнуть в изоляцию проводов, что, в свою очередь, при высоком сопротивлении грунта может вызвать появление помех, а прохождение тока — окисление проводов.
Использование А-рамки это одна из разновидностей контактного метода поиска повреждений использовавшегося и ранее (например ИМПИ-3). Метод описан на странице → Контактный метод. Поиск повреждения кабеля штырями
Повреждения кабеля, вызванные проникновением влаги, могут быть обнаружены различными методами, например, путем измерения импеданса с использованием мостов или применением времяимпульсных рефлектометров. Они позволяют обнаружить неисправные провода и обеспечивают возможность ремонта, но совершенно необязательно, что с их помощью будет найдено повреждение оболочки кабеля, которое может находиться на некотором расстоянии от места повреждения проводов.
Поиск повреждений защитной оболочки кабелей и их последующий ремонт являются важной превентивной мерой текущего технического обслуживания, позволяющая предотвратить снижение рабочих характеристик кабеля.
6.5.1 А-рамка позволяет обнаружить повреждения защитной оболочки кабелей, расположенных под землей. Она не может применяться для поиска повреждений кабелей, расположенных в трубах, или воздушных и армированных кабелей.
6.5.2 В хороших условиях она позволяет обнаружить повреждения с высоким сопротивлением до 2 МОм.
6.5.3 Проведите трассировку и отметьте направление кабеля, используя электромагнитный локатор.
6.5.4 Удалите соединения кабеля с заземлением вблизи и на удаленных концах неисправного участка кабеля.
6.5.5 Выполните следующие процедуры, используя А-рамку, для определения повреждения или повреждений оболочки кабеля.
6.5.6 Контроль наличия повреждений с высоким сопротивлением необходимо выполнять с помощью А-рамки только после того, как все повреждения с низким сопротивлением в линии устранены.
6.5.7 Установите на место перемычки между экраном кабеля и заземлением с обоих сторон линии после того, как обследование участка линии с целью поиска неисправностей закончено.

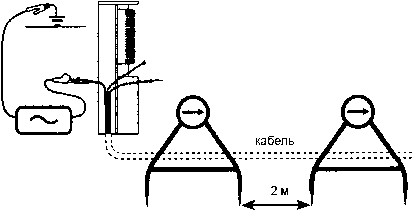

Поиск повреждений — прямо над кабелем
6.5.8 При поиске повреждений над кабелей с помощью А-рамки будут детектироваться повреждения с высоким сопротивлением.
Поиск повреждений с помощью А-рамки параллельно кабелю на расстоянии примерно 3 м позволит обнаружить повреждения только с низким сопротивлением.
Поиск в параллельном направлении может быть необходим, если кабель расположен под мостовой или с целью определения еще более существенных повреждений.
Поиск повреждений — со смещением от кабеля
