6.4 Контроль состояния экрана кабеля и заземления на стыках

Отсутствие разрывов экрана кабеля и цепи заземления на стыках является исключительно важным для гарантии целостности телефонного кабеля.

Локаторы могут быть использованы для контроля повреждений этого типа с поверхности земли.

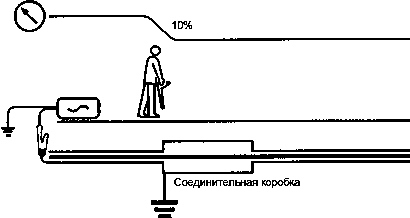

6.4.1 Контроль отсутствия разрывов экрана кабеля и заземления на стыках

Присоедините выход генератора к экрану кабеля и к независимой точке заземления.

Проведите трассировку кабеля при уровне усиления приемника 60%. Предполагая, что сопротивление соединений на стыках равно примерно 25 Ом, отклик должен снижаться при расположении приемника над точкой заземления кабеля и затем оставаться на том же уровне.

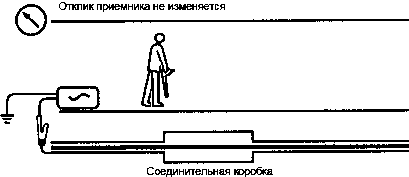

6.4.2 Целостность экрана не нарушена, но нет заземления

Присоедините выход генератора к экрану кабеля и к независимой точке заземления.

Проведите трассировку кабеля при уровне усиления приемника 60%. В месте стыка или соединения экрана с заземлением отклик приемника не будет изменяться.

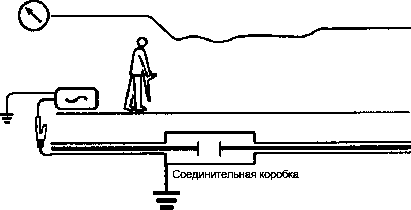

6.4.3 Экран заземлен, но есть разрывы на стыках

Присоедините выход генератора к экрану кабеля и к независимой точке заземления.

Проведите трассировку кабеля при уровне усиления приемника 60%. Над местом стыка отклик сначала значительно снизится или даже исчезнет, а затем возрастет через 3 - 5 м после стыка, затем снова уменьшится.

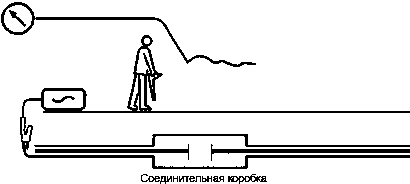

6.4.4 Целостность экрана нарушена и нет заземления

Присоедините выход генератора к экрану кабеля и к независимой точке заземления.

Выполняйте трассировку кабеля при уровне усиления приемника 60%. Отклик будет резко снижаться и исчезнет на стыком.
