От А до Я локации и поиска повреждений подземных кабелей и труб для начинающих и специалистов.
Radiodetection Corporation и Radiodetection Limited, 1994. Авторизованный перевод ЗАО “ПЕРГАМ”, 1999

Глава 6. Подземные телефонные кабели: локация и поиск повреждений

Локаторы позволяют выполнять высокоэффективную локацию любых типов телефонных кабелей.
Разделы:
6.1 Локация распределенных кабелей
6.2 Локация длинных волоконно-оптических кабелей
6.3 Поиск повреждений телефонных кабелей
6.4 Контроль состояния экрана кабеля и заземления на стыках
6.5 Поиск повреждений оболочки кабеля
6.6 Трассировка труб
6.7 Поиск потерянных колодцев
6.8 Приемка новых линий перед сдачей в эксплуатацию

Соблюдайте все правила техники безопасности при выполнения работ с телефонными кабельными линиями и особенно в случае их расположения под землей.

6.1 Локация распределенных телефонных кабелей

"Распределённый" — не корректный перевод с английского. В рускоязычной технической литературе применяется термин → "распределение" и "распределительный участок"

Локация распределенных телефонных кабелей Использование соответствующих способов ввода сигнала генератора при трассировке и определении положения обеспечит эффективную локацию телефонных кабелей.

6.1.1 Прямое подключение к кабельной паре

уровни сигналовПрямое подключение к кабельной паре обеспечивает максимальное расстояние трассировки через стыки и опорные столбы без потерь сигнала в точках заземления. Выполните подключение к одному из проводов кабельной пары. Если подключение выполняется к нерабочей паре проводов, то они должны быть заземлены за пределами той области, где они расположены. присоединение выхода генератора

Доступная точка подключения к кабельной паре может быть выбрана на телефонных столбах, в соединительных коробках, в стыках или соединениях, на центральной станции или коммутаторах, либо в выводах собственных модулей (гнезд) или в устройствах защиты.

Присоедините выход генератора к одному из проводов рабочей кабельной пары.

Заземляющий провод генератора подключите к независимой точке заземления.

Внимание. Не используйте для этой цели металлические ограждения, растяжки проводов силовых линий, провода заземления или элементы заземления столбов.

6.1.2 Прямое подключение к экрану кабеля

присоединение генератора

Прямое присоединение к экрану кабеля обеспечивает надежный ввод сигнала генератора с минимумом взаимодействия с другими линиями. Расстояние трассировки снижается из-за наличия штатных точек заземления экрана.

Доступная точка подключения к экрану кабеля может быть выбрана на телефонных столбах, в соединительных коробках, в распределительных щитах, стыках, в устройствах защиты или коммутаторах, а также на центральной станции.

Отсоедините заземляющую перемычку экрана кабеля от полосы заземления и присоедините выход генератора к заземляющей перемычке. Не забудьте снова присоединить заземляющую перемычку экрана кабеля к полосе заземления после завершения локации.

Заземляющий провод генератора подключите к независимой точке заземления.

Внимание. Не используйте для этой цели металлические ограждения, растяжки проводов силовых линий, провода заземления или элементы заземления столбов.

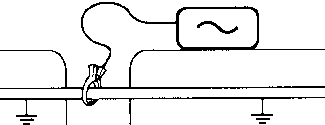

6.1.3 Ввод сигнала генератора в кабель с помощью зажима или клещей

присоединение генератора к кабелю

Использование зажима или клещей — быстрый и простой способ ввода сигнала генератора в кабель. Расстояние трассировки несколько меньше, чем при прямом соединении, но оно обычно достаточно для трассировки кабеля от одного кабельного колодца до другого.

Клещи могут быть использованы для ввода сигнала генератора в кабели, находящиеся в колодце. К клещам также может быть прикреплен стержень — удлинитель для облегчения доступа к кабелям, если колодец затоплен.

Экран кабеля должен быть заземлен с каждого конца.

Клещи могут быть использованы для присоединения генератора к телефонным столбам. Не используйте клещи большого диаметра для присоединения к столбу, если на нем установлен провод заземления силового кабеля.

6.1.4 Ввод сигнала генератора в коммутатор или центральную станцию

В этих случаях могут возникнуть проблемы взаимосвязи с другими кабелями, если сигнал генератора вводится в коммутатор или вблизи него. Всегда старайтесь проводить локацию кабелей, идущих к коммутатору, а не от него.

Если нет альтернативы вводу сигнала в коммутатор, то используйте способ прямого подключения генератора к кабельной паре, которая должна быть заземлена на концах за пределами зоны локации. Заземление генератора должно выполняться в независимой точке снаружи здания, по крайней мере, на расстоянии пяти метров от него.

6.1.5 Индукционный ввод сигнала в искомую линию

Индукция сигнала в кабель является крайней мерой из-за ее неэффективности и возможности наведения сигнала в другие близлежащие линии. Ввод сигнала генератора за счет индукции должен использоваться только тогда, когда нет доступа к кабелю.

Однако, с другой стороны, индукция часто является единственным способом ввода сигнала, когда невозможно подключиться напрямую к кабельной паре. Используйте пассивные режимы локации приемника для определения отсутствия близлежащих кабелей перед установкой генератора над кабелем. Утечка сигнала происходит через провода кабеля уже на небольшой его длине и, поэтому, может быть необходимо заново установить генератор над кабелем перед тем, как определяемый сигнал "утечет", а затем продвигаться вдоль линии. Эта процедура требует исключительного внимания. В идеальном случае, проведите локацию от одной известной точки на линии до другой для проверки того, что искомый кабель проходит через них.

6.1.6 Трассировка и определение положения кабелей

стрелка
2.4.1

Трассировка и определение положения кабелейВсегда обходите полностью вокруг телефонного столба или места ввода сигнала генератора, если сигнал генератора наведен в несколько кабелей.

Выполняйте трассировку первых 10 или 15 метров очень внимательно. Затем определите и проверьте точное месторасположение кабеля. После этого продолжайте трассировку линии.

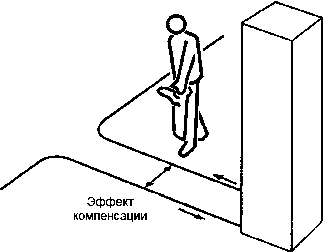

Некоторые точки ввода сигнала или телефонные столбы могут быть смещены относительно направления расположения кабелей. Это приводит к эффекту компенсации сигналов в 2-х кабелях, расположенных в одном и том же кабельном канале. В этом случае изолируйте точки заземления и проведите независимую трассировку каждого кабеля.

стрелка
2.4.3.5

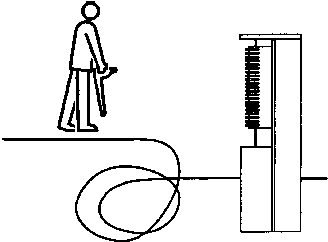

Иногда излишек кабеля, свернутый в кольцо в канаве или кабельном канале за местом расположения коммутатора или столба, может привести к расширению зоны отклика на сигнал.

Определение положения кабелей

6.1.7 Локация положения катушек нагрузки

Присоедините выход генератора к одному из проводов кабельной пары. Подключите заземляющий провод генератора к независимой точке заземления.

Проводите трассировку кабеля по направлению от генератора при установленном уровне отклика 50%. Продолжайте трассировку кабеля до тех пор, пока величина отклика не возрастет, например, до 70% на расстоянии примерно 2-х или 3-х метров. Затем величина отклика вернется к предыдущему уровню.

Увеличение отклика происходит над катушкой нагрузки (LC-load coil).

Локация положения катушек нагрузки

От А до Я локации и поиска повреждений подземных кабелей и труб для начинающих и специалистов.
Авторизованный перевод ЗАО “ПЕРГАМ”, 1999
