2.7 Сканирование и поиск

Существует большое количество методов, используемых для локации неизвестных линий, которые расположены в определенной зоне.

2.7.1 Пассивное сканирование

1.6.6

Большинство локаторов имеют режим "пассивной" локации. Более сложные локаторы имеют как пассивный режим радиопоиска для детектирования линий, вторично отражающих энергию радиоволн очень низкой частоты, так и более простой режим поиска для детектирования энергии с частотой 50/60 Гц, излучаемой подземными силовыми кабелями и другими близлежащими линиями.

Переключите прибор в режим пассивной локации.

Настройте чувствительность на максимум. Если при наличии отклика показания прибора выходят за пределы шкалы, то снизьте чувствительность.

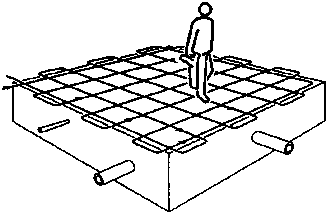

Проведите поиск обследуемой поверхности по условной сетке, постоянной удерживая приемник в удобном положении с антенной, ориентированной по направлению движения и под прямым углом к любой из пересекаемых линий.

Останавливайтесь, когда отклик приемника возрастает, указывая на присутствие линии. Определите точное положение линии и отметьте его. Проведите трассировку линии в пределах зоны поиска.

В некоторых зонах могут присутствовать мешающие сигналы промышленной частоты 50/60 Гц. Поднимите приемник на 5 см от поверхности земли и продолжайте сканирование.

Переключите приемник в режим пассивного радиопоиска, если локатор имеет режим радиодетектирования. Увеличьте чувствительность до максимума и повторите указанную выше процедуру поиска по сетке на обследуемой поверхности, определите точное положение, выполните маркировку и трассировку любых линий, которые были обнаружены.

В большинстве зон, но не во всех, режим радиопоиска позволяет локализовать линии, которые не излучают сигналы в области промышленных частот. Поиск по сетке целесообразно выполнять как режиме пассивного поиска, так и в режиме пассивного радиопоиска.

2.7.2 Активный поиск

Процедура индукционного поиска является наиболее надежным способом локации неизвестных линии. В отличии от сканирования, этот способ требует использования генератора и двух операторов.

Об этом в другой публикации → Обзорное исследование грунта

Определите зону поиска и возможное направление линий, пересекающих эту зону.

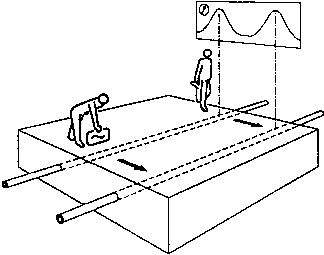

Один из операторов работает с генератором, а другой — с приемником. Генератор индуцирует сигнал в линии, который затем детектируется с помощью приемника, расположенного примерно на расстоянии 20 м от генератора в любую сторону.

Второй оператор удерживает приемник в начале обследуемой зоны. При этом антенны приемника должны быть расположены под прямым углом к возможному направлению подземных линий. Установите максимально возможный уровень чувствительности приемника, который не допускает приема сигнала непосредственно от генератора через окружающую воздушную среду.

Оператор, работающий с генератором на расстоянии примерно 20 м от приемника, устанавливает генератор вдоль предполагаемого направления линий и удерживает его так, чтобы наиболее длинная сторона генератора совпадала с вероятным направлением любой из линий.

Когда генератор находится на одной линии с приемником, оба оператора начинают медленно перемещаться параллельно друг другу. Оператор с приемником также перемещает его вперед и назад для того, чтобы приемник был расположен параллельно генератору.

Генератор наводит сигнал в линии, которые расположены прямо под ним, которые затем локализуются с помощью приемника.

Отметьте на земле точки, соответствующие каждому пику детектируемого сигнала. Повторите процедуру поиска на других доступных участках линий.

После того, как положение линий отмечено, измените расположение приборов на обратное и, установив генератор последовательно над каждой из линий и вдоль нее, проведите трассировку каждой линии в пределах обследуемой зоны.

2.7.3 Процедура дополнительного поиска:

Этот способ не рассматривался при выполнении предыдущей процедуры, так как он используется в том случае, когда в процессе поиска может участвовать только один оператор или когда нет достаточного пространства для выполнения поиска как в предыдущей процедуре.

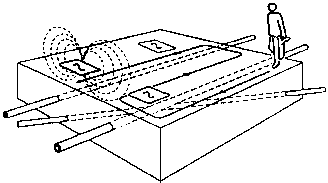

Положите генератор на его плоскую сторону. При этом, генератор возбуждает сигнал в линиях, находящихся в стороне от него, а не в линиях, расположенных непосредственно под ним.

Проведите с помощью приемника сканирование обследуемой зоны, по крайней мере, на расстоянии 10 м вокруг генератора. Установите точное положение каждой из линий и выполните их маркировку.

Об этом в другой публикации → Обзорное исследование грунта

Изменяйте положение генератора с интервалом примерно 5 м и при каждом его новом положении проводите сканирование обследуемой зоны приемником на расстоянии примерно 10 м от генератора. Прекращайте сканирование всегда, когда имеет место отклик. Определите точное место расположение линий и выполните их маркировку. Проведите трассировку всех линии в пределах обследуемой зоны.
