1.6.5 Антенны для локации сигнала в линии

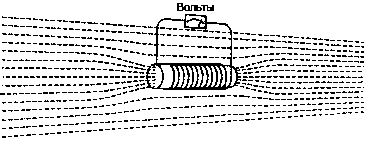

В катушке, находящейся в магнитном поле, индуцируется э. д. с. индукции (напряжение переменного тока), величина которой пропорциональна скорости изменения магнитного потока или сигналу, который пронизывает ее.

Отдельно на сайте об этом страница Индукционный метод. Поиск трассы кабеля кабелеискателем

Железный стержень внутри катушки увеличивает интенсивность магнитного потока внутри катушки значительно больше, чем вне нее. В приемных антеннах, обычно имеющих аналогичную форму, используются ферритовые стержни, которые являются более эффективными, чем железные сердечники, и обеспечивают также усиление очень слабых сигналов, принимаемых антенной

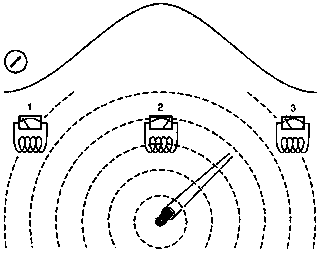

Горизонтальные антенны: Антенна дает максимальный отклик, когда она расположена как можно ближе к линии, излучающей сигнал, и установлена непосредственно над линией под прямым углом к ней.

Величина воспринимаемого отклика в положениях 1, 2 и 3 будет различна при перемещении антенны поперек линии. Величина отклика при размещении антенны в положении 2 является самой большой не только потому, что антенна распложена максимально близко к линии, но и также из- за того, что ее ориентация совпадает с направлением силовых линий поля. В связи с этим, поворачивая антенну, находящуюся над линией, вокруг оси, перпендикулярной к линии, и добиваясь максимального отклика, можно определить ориентацию линии в пространстве.

Таким образом, использование горизонтальной антенны обеспечивает определение как наличие линии, так и ее ориентацию в пространстве.

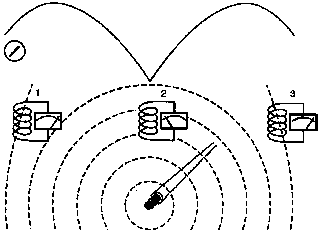

Вертикальная антенна: Вертикальная антенна дает нулевой отклик при ее расположении непосредственно над линией, так как магнитный поток не пронизывает область внутри катушки антенны. Перемещение антенны в любую сторону от линии приводит к увеличению отклика. Точная индикация нулевого отклика вертикальной антенны осуществляется гораздо легче, чем плоского пика при использовании горизонтальной антенны. Однако его зависимость от влияния помех, позволяет рекомендовать использование этого способа только в тех зонах, где нет помех или в особых случаях как указано в данной книге. Вертикальные антенны позволяют определять только наличие линии, но не ее положение в пространстве.

1.6.6 Оценка глубины залегания линии

В этой книге не приветствуется определение глубины залегания методом 45°. О нём по ссылкам:
• Измерение глубины залегания кабеля
• Измерение глубины залегания методом 45°
В этой публикации другой способ определения глубины кабеля однокатушечной антенной, сомневаюсь, что он лучше. Страница Определение глубины залегания линий

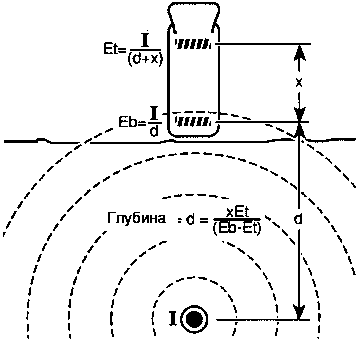

Приемник с двумя антеннами используется для измерения глубины залегания линии также, как с помощью двух глаз может оцениваться расстояние до предмета.

При измерении глубины залегания линии осуществляется сравнение уровней сигналов нижней и верхней антенн. Электронная схема приемника выполняет арифметические расчеты для определения глубины залегания линии и соответствующие показания выводятся на дисплей приемника.

(Et — отклик верхней антенны; Eb — отклик нижней антенны).
