2.8 Локация зондов: трассировка неметаллических дренажных каналов, труб и канализационных коллекторов

Локация зондов

Зонды, представляющие собой малогабаритные автономные влагонепроницаемые генераторы, излучают сигнал, который может быть локализован с помощью приемника.

Зонды при использовании приемника позволяют локализовать и выполнить трассировку неметаллических дренажных каналов, труб и канализационных коллекторов.

При локации с помощью зондов используется одна и та же методика, вне зависимости от типа трубы или дренажного канала. Основное требование — наличие доступа для ввода зонда и возможность его перемещения. Сигнала зонда не может быть локализован, если зонд расположен под металлическим покрытиями или пластинами.

2.8.1 Выбор типа зонда

Типы кабелеискателей

Производители локаторов, как правило, выпускают широкий спектр различных зондов. Чем больше размер зонда, тем больше возможная глубина локации.

Убедитесь в том, что допустимая глубина погружения зонда соответствует конкретной практической задаче, а его размеры позволяют вводить зонд в трубопровод или канал и проходить через колена.

Проверьте соответствие частот зонда и приемника; приемник не сможет локализовать зонд, если их частоты не совпадают. Зонды обычно имеют маркировку генерируемой ими частоты.

Убедитесь в том, что для проводки зонда имеются соответствующие средства с необходимыми фитингами или втулками.

2.8.2 Проводка зонда

Существует ряд способов проводки зонда в трубопроводе или канале. Для резьбового соединения зонда с концом прутка для прочистки канализационных труб или с гибким нейлоновым стержнем используются специальные адаптеры.

Между концом стержня и зондом обычно устанавливается пружинная муфта для исключения повреждения зонда при его проводке через колена труб.

К зонду могут быть прикреплены зажимы для его фиксации на футляре сзади головки сопла для очистки труб под высоким давлением.

Зонд, привязанный к фалу, может также плыть по канализационному коллектору.

Небольшие зонды для трассировки дренажных труб небольшого размера до глубины 0,8 м обычно имеют передающую антенну, установленную в головку гибкого стержня, а электронный блок и батареи питания расположены на барабане стержня на поверхности. Стержень обычно вставляется в трубу через смотровой колодец или люк.

2.8.3 Операции перед вводом зонда

Установите в зонд новую батарею. При ежедневной работе или перед началом новой работы необходимо установить в зонд новую или "свежезаряженную" батарею.

Проверьте соответствие частот зонда и приемника, а также корректность их работы. Расположите зонд на земле на расстоянии от приемника, равном допустимой глубине использования зонда. Направьте приемник на зонд, ориентируя антенну по одной линии с зондом (направление, противоположенное используемому при локации линии приемником), и убедитесь в том, что показания прибора превышают 50% при максимальной чувствительности.

2.8.4 Установка уровня чувствительности приемника

шапочка
1.6.8

Локация зондовВставьте зонд в дренажную трубу или коллектор в доступном месте и проведите локацию зонда пока он еще виден на входе в трубу или коллектор.

Удерживайте приемник с антенной вертикально над зондом и на одной линии с ним. Настройте чувствительность приемника так, чтобы показания прибора находились между 60% и Локация зондов 80%. Поле, излучаемое зондом, вызывает появление основного пика в центре над зондом и двух побочных пиков с каждой стороны от него. Переместите приемник на небольшое расстояние вперед и назад по оси расположения зонда для детектирования побочных сигналов. Появление этих двух побочных сигналов подтверждает корректность локации. Уменьшите чувствительность приемника так, чтобы исчезли побочные сигналы, но четко определялся пик непосредственно над зондом. Такая величина чувствительности приемника и соответствует уровню чувствительности, необходимому для трассировки дренажной трубы или канала вне зависимости от изменения расстояния между зондом и приемником.

2.8.5 Локация и трассировка

Продвиньте зонд примерно на три метра вдоль трубы или коллектора и остановитесь. Расположите приемник над предполагаемым положением зонда. Не изменяйте уровень чувствительности приемника.

(a) перемещайте приемник вперед и назад, располагая его плоскость на одной линии с зондом, и остановитесь, когда прибор покажет пик;

(b) поворачивайте приемник вокруг вертикальной оси и остановитесь, когда прибор покажет пик;

(c) перемещайте приемник из стороны в сторону до тех пор, пока прибор не покажет пик;

(d) повторите операции (a), (b) и (с) при вертикальном расположении антенны, слегка приподняв ее над землей. При этом приемник с антенной должен располагаться прямо над зондом и на одной оси с ним; отметьте положение и направление зонда.

Локация зондов Локация зондов Локация зондов

Продвиньте зонд дальше на три или четыре метра, определите положение зонда и отметьте его. Повторите эту процедуру определения точного положения зонда через такие же интервалы вдоль всей линии трубопровода или коллектора.

2.8.6 Измерение глубины расположения зонда

Калибровка при измерении глубины расположения зонда отличается от процедуры калибровки, необходимой для измерения глубины залегания линии. Убедитесь в том, что приемник переключен на соответствующую шкалу перед тем, как приступать к определению глубины с использованием кнопки "измерение глубины". Измерение глубины расположения зонда

тип приёмникаИзмерение глубины. Определите точное положение зонда, используя процедуры (а) — (d), подробно рассмотренные в предыдущем параграфе. Настройте чувствительность так, чтобы показания прибора находились в пределах шкалы. Переключите приемник в режим индикации глубины. Нажмите кнопку "измерение глубины" и снимите значение глубины с экрана дисплея.

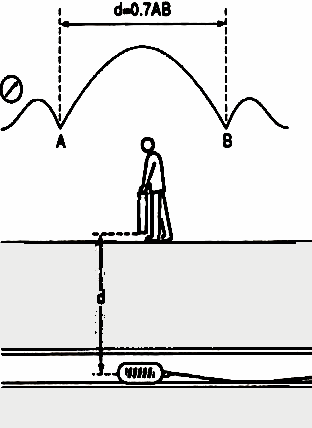

Метод расчета глубины расположения зонда. Определите точное положение зонда. Перемещайте приемник с антенной (все еще ориентированной по линии расположения зонда) вперед относительно зонда, Типы кабелеискателей увеличивая чувствительность для поиска побочного пика сигнала.

Переместите приемник назад относительно зонда, оставляя плоскость приемника ориентированной по одной линии с зондом. Затем определите положение точек А и В. Измерьте расстояние между ними и умножьте эту величину на 0,7 для получения приближенного значения глубины.

2.8.7 Специальные способы локации заглубленных зондов

Расположение зонда по оси является более легким для точной локации, чем его смещенное положение. Например, зонд в канализационном коллекторе может быть расположен как поперек коллектора, так и вдоль его оси. Этот метод обычно используется в канализационных коллекторах со сквозным проходом или водопроводных галереях. Во — первых, зонд локализуется в его положении вдоль оси, а затем поворачивается на 90 градусов для ориентации поперек оси канализационного коллектора.

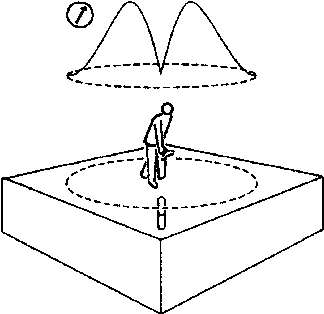

Другой способ заключается в расположении зонда вертикально. Локатор на поверхности земли будет принимать хороший сигнал с нулевым значением в центре, расположенном непосредственно над зондом. Точность того способа очень высока, однако она зависит от того, насколько точно зонд установлен в вертикальном положении.

Способы локации заглубленных зондов
