2.4.3 Проблемы трассировки

2.4.3.1 Прекратите движение, если четкость индикации отклика прибора снижается. Повторите заново трассировку линии на том участке, где отклик прибора был "потерян". Увеличьте чувствительность и обследуйте область примерно на расстоянии 2 м вокруг места, где отклик прибора уменьшился.

Этот участок линии может располагаться на б'ольшей глубине. Увеличьте чувствительность для того, чтобы оценить возможность выполнения дальнейшей трассировки.

Проблемы трассировкиОсобенности трассировки
Особенности трассировки кабеляОсобенности трассировки кабеля

В этом месте линия может изменить направление или может иметь соединение в виде тройника. Проверьте вокруг наличие сигналов от других линий. Если присутствуют другие линии, то определите отклик от каждой линии на расстоянии 4 или 5 м от соединения. Вероятно, что наиболее сильный отклик будет от основной линии, а более слабые — от ответвлений. Это обусловлено тем, что сигнал лучше "видит" заземление длинной или определяемой линии.

Целесообразно провести трассировку как основной линии, так и ее ответвлений.

2.4.3.2 Полная потеря сигнала. Это может быть конец линии или переход металлической трубы в пластиковую. Линия также может проходить под металлическим покрытием. В этом случае проследите ход линии на некотором расстоянии от точки потери или ослабления отклика и продолжайте трассировку.

2.4.3.3 Постепенное снижение отклика. Увеличьте чувствительность и продолжайте трассировку линии. При потере сигнала в линии, переместите генератор в последнюю из тех точек линии, где она была положительно идентифицирована.

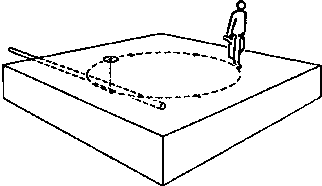

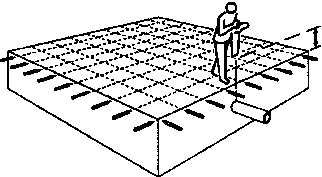

2.4.3.4 Отсутствие четкого сигнала и его рассеивание на значительном пространстве. Линия может проходить под металлической арматурой, которая принимает и повторно излучает сигнал. Поднимите приемник на 0,5 м, снизьте чувствительность до минимального уровня, при котором еще имеется отклик, и продолжайте трассировку, удерживая приемник в этом положении.

Трассировка кабелеискателем Поиск трассы кабелеискателем Трассировка. Петля на кабеле

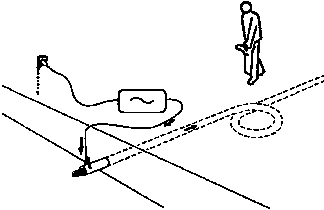

Трассировка прецизионным локатором2.4.3.5 Петля компенсации подземного кабеля может быть иногда причиной искажения отклика на обследуемом участке линии.

Удерживайте приемник с антеннами параллельно направлению линии. Появление двух, один за другим, пиковых отклика подтвердит присутствие компенсационной петли кабеля.

2.4.4 Идентификация линии

Если необходимо проверить точность идентификации определяемой линии после трассировки, то переместите генератор, введите его сигнал в противоположенный конец линии и выполните трассировку линии в обратную сторону до того положения, где был первоначально введен сигнал генератора.

2.4.5 Локация соединений в виде тройников

После того, как трассировка и маркировка определенного участка линии была выполнена, а сигнал по — прежнему введен в линию, снова перемещайте приемник вдоль линии, удерживая его на расстоянии примерно 1 м от линии и располагая его плоскую поверхность (лопасть) параллельно линии.

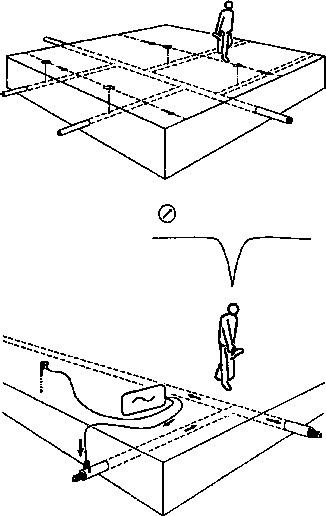

Наиболее надежный способ определения положения тройника заключается во вводе сигнала генератора в конец отвода. При этом, сигнал будет проходить в основную линию и затем распространяться по ней в противоположенных направлениях. Трассировка сигнала назад к основной линии при расположении лопасти приемника под прямым углом к отводу приведет к нулевому отклику над тройником.
