2.5. Определение точного положения линии

Процедура определения точного положения заданной линии выполняется после ее трассировки и оценки ее приближенного расположения.

2.5.1 Процедура

Установите чувствительность приемника примерно на половину шкалы. В процессе определения точного положения может возникнуть необходимость регулировки чувствительности для того, чтобы показания прибора находились в пределах его шкалы.

a) Расположив антенну вертикально под прямым углом к линии, перемещайте приемник поперек линии. Определите точку максимального отклика.

b) Без перемещения приемника поворачивайте его вокруг своей оси. Остановитесь в точке максимального отклика.

c) Удерживайте антенну вертикально только несколько выше над землей и перемещайте приемник из стороны в сторону, пересекая линию. Прекратите движение в точке максимального отклика.

d) Опустите антенну ближе к земле и повторите операции пункта (b).

e) И наконец, повторите операции пункта (с). Определяемая линия лежит прямо под антенной и под прямым углом к ней.

f) Отметьте положение и направление линии.

Повторение операций этой процедуры позволяет увеличить точность определения положения линии.

2.5.2 Замечание по определению точного положения линии

К этой же теме → Индукционный метод. Поиск трассы кабеля кабелеискателем

Если линии расположены близко друг к другу, то сигнал генератора может присутствовать в близлежащей линии и воздействовать на точность определения положения заданной линии. Проверьте отсутствие других линий путем увеличения чувствительности приемника и его перемещения в сторону от определяемой линии примерно на 3 метра. Отсутствие других откликов, кроме одного пика сигнала над определяемой линией с его симметричным уменьшением при удалении в сторону от линии, подтвердит точность определения положения данной линии.

Если сигнал присутствует в другой, близлежащей линии или уменьшение отклика относительно максимального значения несимметрично, то необходимо провести определение точного положения линии дальше, на другом участке линии, где помехи отсутствуют. Если это нельзя выполнить, то вполне вероятно, что место расположения линии, указанное приемником, находится на одном направлении с источником помех и, в связи с этим, точное определение положения линии невозможно.

2.5.3 Определение точного положения с помощью прецизионного локатора

Выполните указанную выше процедуру с использованием режима пикового отклика и отметьте положение линии.

Переключите прибор в режим нулевого отклика и переместите приемник в положение для определения нулевого отклика.

Из другой публикации → Отклонения трассировки из-за искажения поля

Если положение максимального отклика (пика) и нулевого отклика совпадают, то можно считать, что положение линии определено точно.

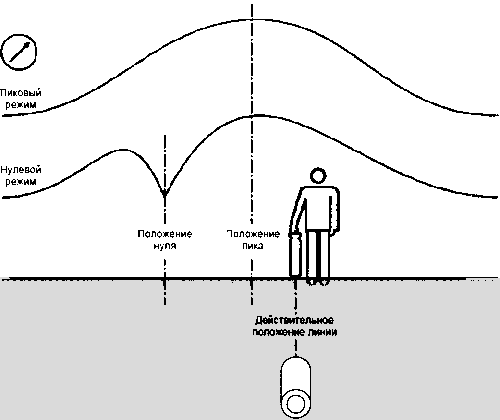

Положение линии определено не точно, если отметки, полученные в режимах пикового и нулевого откликов не совпадают; обе отметки будут показывать отклонение в одну и ту же сторону. В действительности определяемая линия будет расположена ближе к точке, определенной в режиме пикового отклика.

Приблизительное положение линии может быть определено, используя правило "две трети плюс одна треть". Линия расположена на расстоянии, равном половине длины отрезка до пика или длине отрезка между положениями пика и нуля.
