2.4 Трассировка линий

Приемник используется для трассировки определяемой линии после того, как сигнал генератора введен в линию. Пассивные сигналы, присутствующие в заданной линии, практически всегда присутствуют и в близлежащих линиях. Сигнал генератора вводится в определяемую линию для ее надежной трассировки.

2.4.1 Поиск линий

Прецизионные приемники, имеющие как пиковый, так и нулевой отклик, всегда должны быть включены в режим пикового отклика, если не указано обратное.

Во — первых, определите линию, трассировка которой должна быть выполнена. Отойдите, по крайней мере, на 6 метров от генератора, если сигнала вводится методом непосредственного подключения к линии или с использованием зажима, или — как минимум, на 10 метров при вводе сигнала в линию путем индукции.

Удерживая приемник в удобном положении в руках, настройте приемник на максимальную чувствительность.

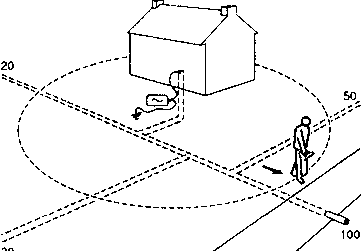

Направив антенны приемника на генератор, обойдите его по окружности. Уменьшите чувствительность приемника так, чтобы его показания находились в пределах шкалы.

Остановитесь в точке, где прибор регистрирует максимальный отклик. Перемещайте приемник из стороны в сторону для определения точного положения линии. Установите конец антенны на земля и снова проведите настройку чувствительности приемника так, чтобы его показания находились в пределах шкалы.

Отметьте то место и запишите показания прибора.

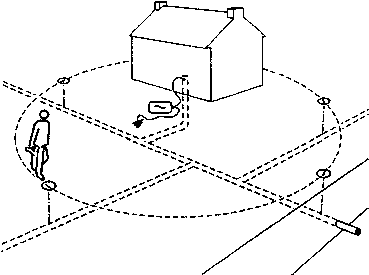

Продолжайте дальнейшее движение по окружности с центром в месте расположения генератора, снова направив антенны приемника на генератор и не изменяя его чувствительность. Каждый раз, когда имеет место отклик приемника, останавливайтесь, определяйте положение линии, отмечайте это место и записывайте показания прибора.

Если приемник определяет несколько сигналов, то сравните показания прибора в каждом случае. Наиболее сильный сигнал почти всегда поступает от определяемой линии, т.е. той, к которой подведен сигнал генератора.

Удерживайте приемник над определяемой линией так, чтобы антенна находилась под прямым углом к линии. Настройте чувствительность приемника так, чтобы его показания находились в пределах от 50% до 90%.

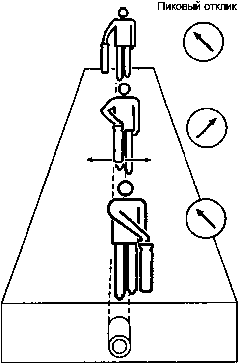

Двигайтесь по направлению от генератора, удерживая приемник то с левой стороны, то с правой стороны от линии примерно на расстоянии примерно 1 м. Возрастание показаний при прохождении над линией и их уменьшение при удалении от нее указывают на точное положении линии. При этом трассировка возможна при быстром перемещении вдоль линии.

Из другой публикации → Теория трассировки кабелей. Метод максимума • Метод минимума. Комбинирование методов. Измерение глубины

Останавливайтесь примерно через каждые 10 или 20 м и тщательно проверяйте наличие максимального отклика, а затем продолжайте трассировку.

Проверьте область на расстоянии нескольких метров с обеих сторон определяемой линии для того, чтобы убедиться в отсутствии других линий, которые несут сигнал генератора.

2.4.2 Трассировка с использованием прецизионного локатора

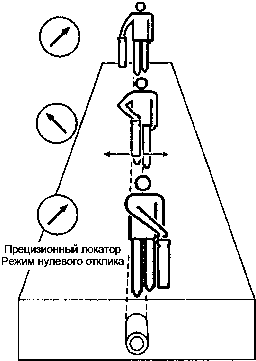

Скорость трассировки линии может быть увеличена путем переключения локатора на режим нулевого отклика. Приемник может быть ориентирован в любом положении, так как нулевой отклик не зависит от направления линии. Перемещайте приемник влево и вправо от линии, одновременно двигаясь вдоль нее и отмечая нулевой отклик прямо над линией, а увеличение показаний при удалении в сторону от линии.

Периодически переключайте прибор снова в режим пикового отклика для проверки точности локации определяемой линии.
