Поиск заторов в трубах. Обзорное исследование грунта

6.7. Поиск заторов в трубах с помощью куска кабеля и передатчика

Пустые кабельные трубы иногда становятся непроходимыми из за пережимов или замытия, тем самым делая невозможной протяжку кабеля. Чтобы определить местоположение этих заторов, передатчик с специальным кабелем вводится в трубку и проталкивается до затора.

Этим же методом могут быть обнаружены, передатчики заложенные ранее.

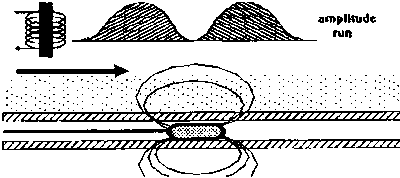

Электромагнитное поле, сгенерированное таким передатчиком, может быть поднято приёмником прибора. Рисунок 23 показывает, как этот метод поиска работает с поисковой катушкой в вертикальном положении. В этом случае отличный минимум получится непосредственно над передатчиком. Преимущество поиска с катушкой в вертикальной позиции заключается в том, что горизонтальная ось обмотки не искажается.

Поиск специального передатчика вертикальной катушкой

Рисунок 23: Поиск специального передатчика вертикальной катушкой

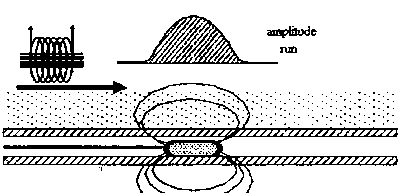

При проведении поисковой обмотки в горизонтальной позиции как показано в рисунке 24, необходимо следить, чтобы катушка была параллельна кабелю. В этом случае максимум получается непосредственно над передатчиком.

Поиск специального передатчика горизонтальной поисковой обмоткой

Рисунок 24: Поиск специального передатчика горизонтальной поисковой обмоткой

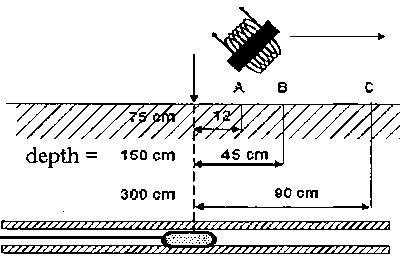

Измерение глубины передатчика методом на 45° не возможно. Однако, само измерение можно выполнить схожим способом. Сначала, точная позиция определяется и отмечается вертикальной катушкой. Затем, поисковая обмотка устанавливается в 45° и проводится вдоль трассы кабеля, пока не найдётся другой минимум (рис. 25).

Следующие таблицы показывают глубину передатчика как функции измеренного расстояния.

Определение глубины передатчика

Рисунок 25 Определение глубины передатчика

6.8. Обзорное исследование грунта

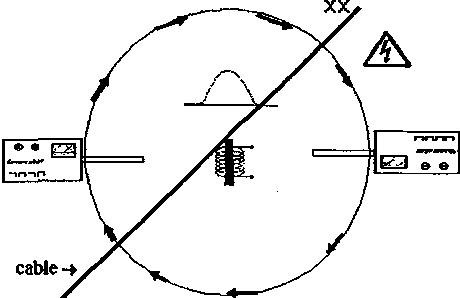

Если, например, стройплощадка должна быть исследована на присутствие неизвестных подземных кабелей, то это может быть сделано методами использующими звуковую частоту. С этой целью поисковая катушка располагается в центр исследуемой области (приблизительно 10- 20 м), и генератор с катушкой-рамкой проносится по кругу вокруг поисковой катушки на расстоянии 10 - 15 м.

Рамка передатчика должна всегда своей плоскостью указывать на поисковую катушку. Когда рамка передатчика пересекает кабель, (например, позиция XX в рисунке 26), текущая звуковая частота попадает в кабель, генерируя поле звуковой частоты диапазона приема поисковой катушки, которая и используется, для обнаружения кабеля. Точная трассировка проводится методами, описанными выше.

Обзорное исследование грунта

Рисунок 26: Обзорное исследование грунта

Перевод статьи
"Cable locators and their application in power and telecommunication cables"
by Eng. Eugen Jäcle. 1994г
