Схемы подключения генератора кабелеискателя: правильные и не совсем

Оптимальное включение генератора для трассировки кабеля

Оптимальное включение генератора для трассировки кабеля
Оптимальное включение генератора для трассировки кабеля

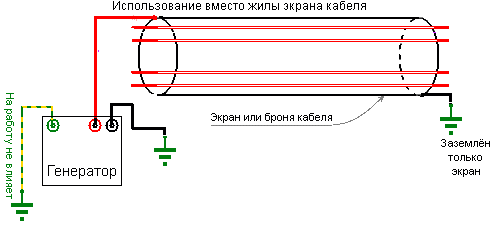

На первой схеме самое оптимальное включение генератора для трассировки кабеля. Ток проходит по одной или нескольким жилам кабеля и возвращается через экран того же кабеля и землю.

Как вариант для кабелей без экрана обратный ток может идти и просто через заземление, и именно так чаще всего подключают к генератору кабеля связи. Однако подключение через "землю" всё же хуже и более подвержено ошибкам в трассировке из-за паразитных наводок на трубопроводы и прочие коммуникации (подробней → Подключение и использование частот генератора).

Неправильное включение генератора кабелеискателя

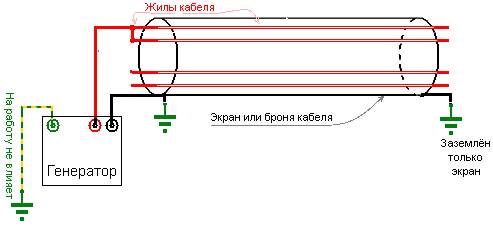

На следующей схеме неправильное подключение генератора. При этом ток в кабеле будет течь и индикатор прибора будет показывать его правильные значения, но кабелеискатель трассу не увидит. Связано это явление с симметричностью линии и соответственно с её защищённостью. Наводка от подключенной жилы кабеля будет равна и противоположна по знаку наводке на другой жиле с проходящим обратным током. В результате за пределы кабеля электромагнитное поле не выйдет. Тот же самый эффект может возникнуть в коаксиальных кабелях при отсутствии заземления экрана на противоположном от генератора конце.

Неправильное включение генератора кабелеискателя
Неправильное включение генератора кабелеискателя

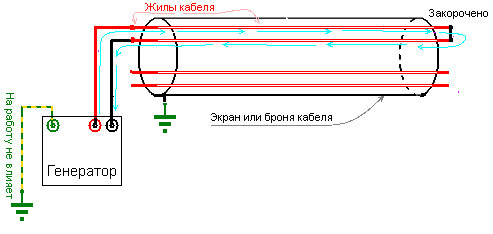

Чтобы как-то снизить это явление надо нарушить симметрию линии увеличив количество проводящих элементов (жил) в плече обратного тока.

Подобным включением можно искать место разбитости пар. Но практически это неосуществимо: катушкой кабелеискателя нужно проводить по поверхности кабеля, а он в свою очередь на поверхности бывает крайне редко. Битость же, как правило, происходит в муфтах, которые в свою очередь и так создадут увеличенный фон сигнала (Поиск кабелеискателем разбитости пар).

Включение генератора через электрическую ёмкость кабеля

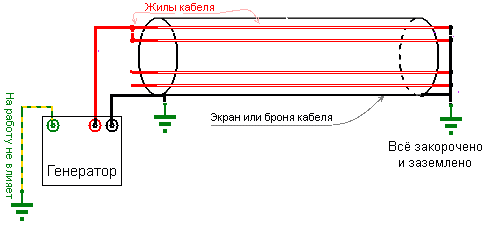

Следующая схема, скорее вынужденная и применяется в тех случаях когда сложно или невозможно заземлить дальний конец кабеля. Иногда её называют ёмкостной или "через ёмкость". Цепь по постоянному току оказывается не замкнутой, и всевозможные автоматические измерения импеданса показывают бесконечное сопротивление линии. Выходное напряжение прибора выставляется максимальным, частоту то же предпочтительно повысить до 1000 Гц и более.

Включение генератора через электрическую ёмкость кабеля
Включение генератора через электрическую ёмкость

Трассировка при таком включении никогда не доводит до конца кабеля и удовлетворительно работает на длинных, от 500 метров, линиях. Уровень сигнала при прохождении трассы постоянно падает от генератора к противоположному концу, что обусловлено особенностью ёмкостной связи.

Включение генератора для поиска повреждений

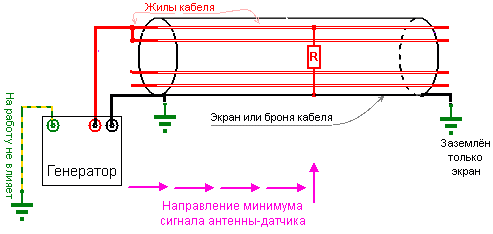

Далее представлена схема включения генератора для поиска повреждения. Она такая же, как и предыдущая, но из-за сопротивления повреждения (R), и соответственно тока утечки сопротивление (импеданс) не будет бесконечным. "Умные" современные приборы при автоматическом измерении импеданса это сопротивление будут видеть и соответственно станут настраиваться.

Включение генератора для поиска повреждений
Включение генератора для поиска повреждений

При большом сопротивлении повреждения подобная схема используется для поиска места повреждения щупами (контактный метод). И именно такой вариант использования наиболее характерен для кабелей связи.

В силовых кабелях часто используется методы преобразования (прожига) повреждения. Сопротивление при прожиге доводится до минимальных, близких к нулю значений. В этом случае место повреждения ищут одним кабелеискателем методом минимума. Из-за изменения направления тока в кабеле в месте повреждения изменяется направление электромагнитного поля (фиолетовые стрелки). Место повреждения определяется по отсутствию фиксации минимума в месте повреждения.

Здесь, конечно же есть свои нюансы, например мест с изменением направления электромагнитного поля вблизи повреждения несколько и связано это с особенностями повива силовых кабелей.

Включение генератора на экран

Ну и наконец, следующие две схемы скорее для примера того, что к делу подключения генератора к кабелю надо относиться творчески. Экран, броня, жила - всё условно. Экран изолированный с обоих концов это та же жила. А на оптоволоконных кабелях из токопроводящих материалов есть только броня.

Включение генератора на экран
Включение генератора на экран

Схема иллюстрирует подключение прибора и прохождение тока при трассировке и использовании экрана кабеля.

Схема для поиска повреждений пластиковой оболочки
Схема для поиска повреждений пластиковой оболочки

Обе схемы могут использоваться на оптоволоконных кабелях.
