Обзор методов выбора кабеля

Работая в кабельном хозяйстве узла связи мне не приходилось сталкивался с методами описанными в разделе Выбор кабеля из пучка.

Для выбора нужного кабеля, скажем в колодце, связисты обычно пользуются теми же приборами и методами, что и для трассировки. То есть выбор кабеля из пучка осуществляется методом минимума той же катушкой кабелеискателя поочерёдно проводимой над всем пучком. Над искомым кабелем обычно наблюдается чёткое затухание сигнала генератора.

Проверку выбора можно провести контактным методом. Для этого к поисковому прибору присоединяются штатные щупы-штыри, один заземляется, а другим прикасаются к оболочкам кабелей исследуемого пучка. Сигнал на искомом кабеле значительно сильнее.

К предыдущим пунктам можно добавить визуальные наблюдения и маркировку. Так если вы ищете ТПП 10х2, то не стоит выбирать толстые магистральные кабеля типа ТПП 200х2 или жёсткое бронированное оптоволокно. К тому же на кабелях, проложенных в кабельной канализации должна быть маркировка в виде свинцовых колец. (Официально о правилах окольцовки на странице Выкладка кабелей связи в колодцах)

С другими способами выбора нужного кабеля я столкнулся уже работая с силовыми кабелями. В случае неверного выбора кабеля в энергосистеме ошибка может стоить очень дорого, и здесь используются дополнительные методы. Тем не менее, эти же способы, так или иначе, работают и в кабелях связи, и для более глубокого понимания процессов и возможностей возникновения ошибок советовал бы их изучить.

Далее кратко о методах, описанных в статье "Кабельная сортировка на силовых кабелях и кабелях связи"

• Страница Выбор кабеля из пучка обводом вокруг него датчика-катушки. В кабелях с большим количеством жил, скажем, ТПП 100х2 пучковой скрутки, невозможно выбрать пару, которая шла бы точно по центру, там удалённость любой пары от центра практически непредсказуема. То есть, измерения будут всегда несимметричны (Рис 6. Несимметричный ход минимум-максимум при неправильном присоединении). Да и где вы возьмёте пару в оптоволоконном кабеле, а ведь выбирать всё чаще приходиться именно их

• Страница Выбор кабеля продольным ведением катушки кабелеискателя. Представьте себе картину, вам отшурфили пучок кабелей. Ширина шурфа - штык лопаты и где там проводить все эти замеры? Да и как-то сомнительно, что при таком включении генератора кабель с тонкими жилами и экраном вообще будет прослушиваться. На оптоволоконных кабелях тоже не работает.

• Страница Выбор кабеля из пучка методом направления постоянного тока. Метод очень хорош, просто стопроцентная гарантия и будет работать на любом кабеле или проводе, но требует как минимум специального генератора. Ведь сигнал в кабеле в случае с этим методом не синусоида, а своеобразная однополярная "пила"

Метод звуковой частоты: подключение

Перевод части статьи Инженера Eugen Jäcle
"Кабельная сортировка на силовых кабелях и кабелях связи"
.

2. Кабельная сортировка методом звуковой частоты

Метод звуковой частоты пригодны как для силовых кабелей, так и для не коаксиальных кабелей связи.

2.1. Присоединение генератора АЧ (аудиочастотного)

При этом методе пара жил на конце кабеля замыкается накоротко и генератор звуковой частоты присоединяется к обеим жилам в начале кабеля, (см. рис.1.)

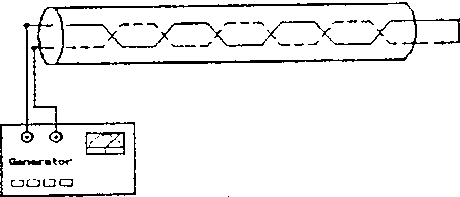

Присоединение генератора для звукочастотной сортировки

Рис.1. Присоединение генератора для звукочастотной сортировки

Присоединения рис.2 или рис.3 необходимо при методе звуковой частоты избегать, поскольку здесь невозможно получить однозначных результатов измерений.

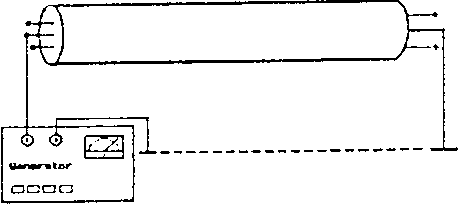

Неправильное присоединение генератора

Рис.2, неправильное присоединение 1.

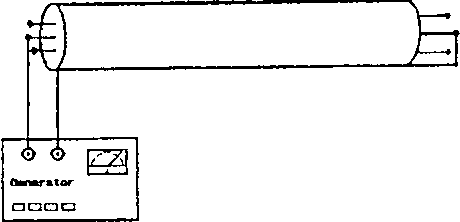

Неправильное присоединение генератора

Рис.3, неправильное присоединение 2.

Для возможного выбора частот необходимо помнить, что, например, кабель связи должен иметь заметную длину и большую индуктивность. Тем самым создается большое сопротивление переменному току и маленький звукочастотный ток. Рекомендуется применение низкой частоты 480 Гц. Для силовых кабелей на из-за большой лощади сечения кабеля и меньшей длины можно выбрать практически любую измерительную частоту.

Перевод части статьи Инженера Eugen Jäcle
"Кабельная сортировка на силовых кабелях и кабелях связи"
.
