Расположение электромагнитных полей двух жил, проводящих противоположно направленные токи, прежде всего зависит от асимметрии между этими проводниками. Так как пары в телекоммуникационных кабелях свиты симметрично, никакое электромагнитное поле не излучается из кабеля. Однако, в случае разбитости пар, симметрия кабеля нарушается по всей длине разбитости и, в зависимости от способа подключения генератора, поле звуковой частоты генерируется в прямой близости кабеля.

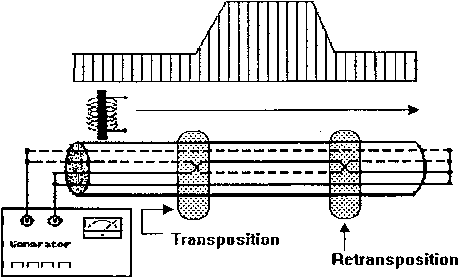

При подключении, показанном в рисунке 18, ток звуковой частоты подаётся в две пары, которые закорочены в конце, появляется четко измеримое электромагнитное поле. Для поиска достаточно измерить присутствие этого поля до и после точки возможной разбитости.

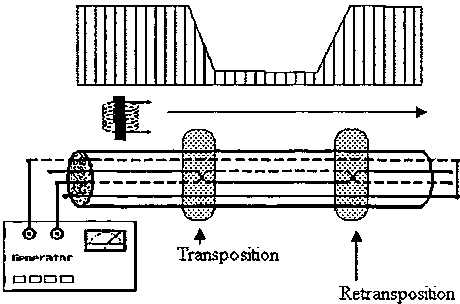

В другом режиме подключения, показанном в рисунке 19, условия симметрии получены на разбитом участке. Из-за специального режима подключения, не разбитый участок показывает асимметрию, которая присутствует до точки разбитости.
Оба этих вида подключения требуют тщательного согласования генератора с нагрузкой, так как в случае рассогласования, синусоида сигнала будет искажена. Это искажение порождает гармоники, которые в свою очередь оказывают влияние на соседние пары кабеля. Проблема не касается генераторов звуковой частоты с автоматической настройкой импеданса.
К этим измерениям не следует относиться, как к точным, так как на его результат влияют неоднородности электромагнитного поля в сердечнике кабеля. Отношение к поиску разбитости должно быть как к приблизительному.
Это ещё мягко сказано, можно сказать, что метод вообще не работает на практике. Кабелеискателем реально можно найти муфту, а пары разбивают именно в них. Место разбитости кабельных пар определяют импульсным методом. На эту тему страница Определение расстояния до места разбитости (перепутывания) пар (разнопарки).
Тему разбитости пар лучше читать со страницы Измерение переходного затухания на ближнем конце
