8.3 Опоры
8.3.1 Опоры воздушных столбовых линий подразделяются на следующие типы:
а) промежуточные, устанавливаемые на прямолинейных участках линии;
б) угловые, устанавливаемые в местах изменения направления линии;
в) переходные, устанавливаемые в местах перехода линий связи через железные, автомобильные дороги, водные и другие преграды;
г) контрольные, устанавливаемые в местах, где провода линии подвергаются контрольным электроизмерениям и испытаниям;
д) оконечные (вводные) и кабельные, устанавливаемые в пунктах ввода проводов в предприятия связи или здания другого назначения или при переходе с воздушной линии на кабельную.
8.3.2 По материалу изготовления опоры подразделяются на деревянные, железобетонные и деревянные в железобетонных приставках.
8.3.3 Деревянные опоры должны изготавливаться из хвойных пород деревьев: сосны, лиственницы, кедра и ели.
8.3.4 Деревянные опоры, приставки и траверсы должны быть пропитаны антисептиком.
8.3.5 В целях экономии древесины и увеличения срока эксплуатации ВЛС необходимо осуществлять изготовление и применение железобетонных опор и приставок.
8.3.6 Железобетонные опоры для воздушных линий связи различаются по форме поперечного сечения, прочности на изгиб и длине.Они изготавливаются длиной 6,5; 7,5 и 8,5 м. В зависимости от типов линий, числа подвешиваемых проводов, габарита линии и длины пролета железобетонные опоры рассчитаны на изгибающие моменты в плоскости, перпендикулярной оси линии связи: 1,75; 2,75; 4,4и6,8т-м.
8.3.7 Рекомендуется применять железобетонные опоры типа ПО (прямоугольная, облегченная с ненапряженной арматурой) или ГЮН (с предварительно напряженной стержневой арматурой) (рисунок 8.1).
Могут также применяться железобетонные опоры центрифугированные круглые.
Данные этих опор приведены в таблице 8.2.
8.3.8 Для удлинения опор и с целью экономии древесины следует применять железобетонные приставки прямоугольного типа ПР с ненапряженной стержневой арматурой (рисунок 8.2) и трапецеидального типа ПТ с предварительно напряженной стержневой арматурой.

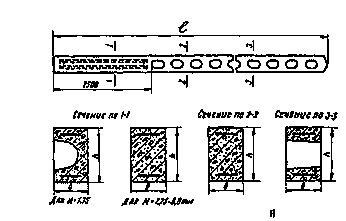

Рисунок 8.1 Опоры типа ПО и ПОН
Таблица 8.2 - Типы опор и их характеристики
| Типы опор | Расчетный изгибающий момент, тм. | Размеры поперечного сечения | Масса опоры, кг, при L м | ||
| АхВ,см | 6,5 | 7,5 | 8,5 | ||
| ПО-1,75 и ПОН-1,75 | 1,75 | 24 х 14 | 314 | 390 | - |
| ПО-2,75 и ПОН-2,75 | 2,75 | 24 х 14 | 410 | 455 | - |
| ПО-4,4 и ПОН-4,4 | 4,4 | 30 х 18 | - | 725 | 810 |
| ПО-6,8 и ПОН-6,8 | 6,8 | 30 х 18 | - | - | 810 |
а) прямоугольного типа ПР; б) трапецеидального типа ПТ
Рисунок 8.2 - Приставки железобетонные
Справочные данные о железобетонных приставках приведены в таблице 8.3.
Таблица 8.3 - Справочные данные железобетонных приставок
| Тип | Расчетный изгибающий момент двойных железобетонных приставок с вкладышем, т.м |
Размеры поперечного сечения, мм, а -для ПР, a x b x h - для ПТ |
Масса, кг | |
| перпендикулярно коси направления линии |
вдоль оси направления линии | |||
| 1 | 2 | 3 | 4 | 5 |
| ПР-0,6-2,8 ПР-0,6-3,0 ПР-0,8-3,0 ПР-0,8-3,2 ПР-1,2-3,0 ПР-1,2-3,2 ПР-2,0-3,2 |
1,75 1,75 2,75 2,75 4,40 4,40 6.80 |
1,0(0,5) 1.0(0,5) 1,14(0.57) 1,14(0,57) 1,22(0,61) 1,22(0,61) 2,0(1,0) |
170* 170* 170* 170* 200* 200* 200* |
169 179 179 190 209 224 224 |
| ПР-2,0-3.5 ПТ-0,6-3,0 ПТ-0,8-3,25 ПТ-1,2-3,25 ПТ-1,7-3,25 ПТ-2,2-3,25 |
6,80 1.90 2.72 4,40 6,10 8,80 8.80 |
2,0(1,0) 1,0(0,5) 1,3(0,65) 1,9(0,95) 2,4(1.20) 2,8(1,40) 2,8(1,40) |
200* 100x140x170** 100x140x170** 100x180x220** 100x180x220** 100x180x220** 100x180x220** |
245 152 165 250 250 250 325 |
| * Для ПР ** Для ПТ ПР - приставка прямоугольная; ПТ - приставка трапецеидальная; первое число в обозначении типа приставки означает величину нормируемого расчетного изгибающего момента в направлении, перпендикулярном к оси линии связи в тоннометрах на уровне заделки приставки в грунт, а второе -длину приставки в метрах. В скобках указаны величины изгибающего момента в направлении вдоль оси линии. | ||||
