9 Устройство вертикальной системы выравнивания потенциалов

9.1 На проектируемых крупных объектах связи (для технических зданий со стороной от 30 м и этажностью не менее трех) рекомендуется устраивать вертикальную систему выравнивания потенциалов согласно рисунку 4.

Вертикальная система выравнивания потенциалов (ВСВП) включает в себя несколько вертикальных потенциаловыравнивающих проводников, обеспечивающих низкоомную связь этажных щитков заземления с главным щитком заземления в многоэтажном техническом здании объекта связи. Эта система входит составной частью в основную систему выравнивания потенциалов, улучшая ее экранирующие характеристики.

9.2 Главный щиток заземления размещается, как правило, вблизи источника питания объекта переменньм током или места ввода в здание силового кабеля от трансформаторной подстанции (ТПС). К главному щитку заземления подключаются:

- заземляющие проводники (не менее двух), идущие от разных точек контура защитного заземляющего устройства;

- защитный проводник, идущий от главного щитка электропитания переменным током или нейтрали трансформатора;

- кольцевой потенциаловыравнивающий проводник цокольного этажа (на рисунке 4 показан фрагмент этого КПВП);

- потенциаловыравнивающий проводник, идущий от ближайшей к щитку стальной кструкции здания объекта (для проектируемых объектов);

- один или несколько вертикальных потенциаловыравнивающих проводников (ВПВГТ)

9.3 Вертикальный потенциаловыравнивающий проводник прокладывается от главного щитка заземления на каждый этаж технического здания объекта.

9.4 Каждый вертикальный потенциаловыравнивающий проводник обслуживает аппаратуру, размещаемую на площади порядка 900 м2 на одном этаже.

Аппаратура ВОЛП, размещенная вне этой площади, должна обслуживаться другим вертикальным потенциаловыравнивающим проводником. Несколько таких вертикальных проводников объединяются в систему посредством поперечных дополнительных потенциаловыравнивающих проводников, устанавливаемых с некоторой периодичностью (например, на каждом третьем этаже здания).

9.5 Этажный щиток заземления - устанавливается на каждом этаже технического здания объекта связи в помещении ЛАЦ, по одному на каждый вертикальный потенциаловыравнивающий проводник. К этому щитку должны подключаться кольцевой потенциаловыравнивающий проводник ЛАЦ; нулевой защитный проводник системы проводников электропитания постоянным током аппаратуры ВОЛП.

9.6 Главный и этажный щитки заземления обозначаются знаком «» , который наносится вблизи клемм подключения защитных проводников.

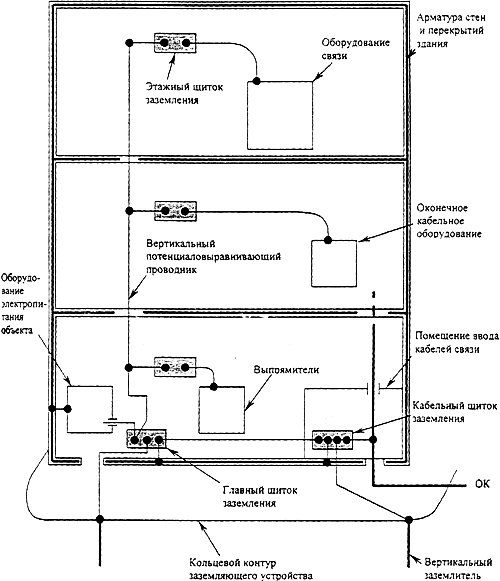

Рисунок 4 - Устройство вертикальной системы выравнивания потенциалов в крупном проектируемом техническом здании объекта связи (схемы вводов ОК приведены на рисунках 10 и 11).
