13 Заземление систем токоведущих проводников сети электропитания аппаратуры ВОЛП переменным током на объектах связи

13.1 В целях снижения уровней кондуктивных помех, образующихся в результате работы трехфазной электрической сети и воздействующих на аппаратуру ВОЛП по нулевому рабочему проводнику (N), в технических зданиях проектируемых и реконструируемых объектов следует применять пятипроводную систему токоведущих проводников - (TN-S).

Для однофазной сети электропитания следует применять трехпроводную систему проводников.

Обе системы образуются на основе традиционных систем - четырехпроводной трехфазной и двухпроводной однофазной, путем добавления нулевого защитного проводника (РЕ).

13.2 Применение нулевого защитного проводника (РЕ) улучшает защиту персонала объекта связи и выравнивает потенциалы корпусов аппаратуры ВОЛП, поскольку по проводнику (РЕ) (в отличие от проводника (N)) не протекает ток, обусловленный всегда существующим неравенством фазных нагрузок трехфазной электропитающей сети.

Для реконструируемых и проектируемых объектов связи рекомендуются следующие типы систем заземления электрических сетей: TN-S согласно рисунку 16 и TN-C согласно рисунку 17. Используемые буквенные обозначения имеют следующий смысл.

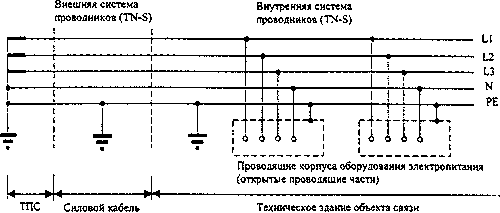

Рисунок 16 - Система TN-S заземления электропитающей сети переменного тока для аппаратуры ВОЛП

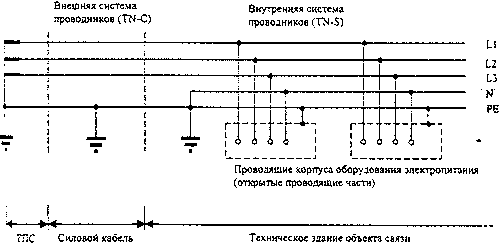

Рисунок 17 - Система TN-C заземления электропитающей сети переменного тока для аппаратуры ВОЛП

Т - непосредственное присоединение одной точки токоведущих частей источника питания к земле;

N - непосредственная связь открытых проводящих частей с точкой заземления источника питания (обычно заземлена нейтраль).

Вторая буква названия:

S - функции нулевого защитного и нулевого рабочего проводников обеспечиваются раздельными проводниками;

С - функции нулевого защитного и нулевого рабочего проводников объединены в одном проводнике (PEN-проводник).

13.3 Для проектируемых объектов на вводной панели распределения сети переменного тока клеммы N и РЕ изолируются друг от друга (рисунок 18). В этом случае организуется система заземления трехфазной пятипроводной системы токоведуших проводников по схеме TN-S. Проводники (N) и (РЕ) объединяются на защитном заземляющем устройстве отдельно стоящей ТПС.

13.4 Для реконструируемых объектов допускается система заземления трехфазной пятипроводной системы токоведущих проводников по схеме TN-C. В этом случае совмещенный нулевой И рабочий проводник (PEN) подключается на вводной панели распределения сети переменного тока к клемме (РЕ) в соответствии с требованиями ГОСТ Р 50571.3. При этом клеммы N и РЕ перемыкаются (рисунок 19).

13.5 Система заземления TN-S наиболее предпочтительна (согласно положениям Рекомендаций К.27 [4]), но требует наибольших затрат при реконструкции системы электропитания, поскольку для этого необходима прокладка силового кабеля такой конструкции, которая позволяет реализовать заземление пятипроводной системы электропитания объекта по пятипроводной схеме.

13.6 В случае вынужденной замены силового кабеля от трансформаторной подстанции рекомендуется переход на пятипроводную систему заземления пятипроводной системы токоведущих проводников объекта.

13.7 Требования к нулевому защитному проводнику (РЕ), а также требования электро­безопасности эксплуатации сетей типа TN предъявляются в соответствии с ГОСТ Р 50571.3, или соответствующими отраслевыми документами, если таковые существуют.

13.8 В случаях, когда, начиная с какой-либо точки установки, нулевой рабочий и нулевой защитный проводники разделены, запрещается объединять эти проводники или перепутывать их за этой точкой по ходу распределения электроэнергии (пояснения в приложении Б).

1 - вертикальный потенциаловыравнивающий проводник;
2 - кольцевой потенциаловыравнивающий проводник цокольного этажа;
3 - защитное заземляющее устройство;
4 - главный щиток заземления;
5 - щит электропитания.

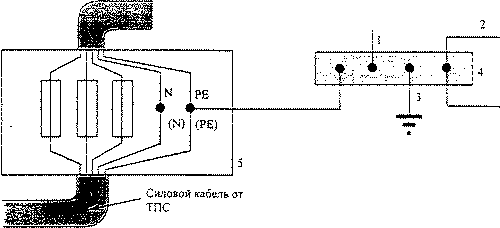

Рисунок 18 - Вариант коммутации на главном щите электропитания объекта связи для получения системы TN-S заземления трехфазной электропроводной системы токоведущих проводников

1 - вертикальный потенциаловыравнивающий проводник;
2 - кольцевой потенциаловыравнивающий проводник цокольного этажа;
3 - защитное заземляющее устройство;
4 - главный щиток заземления;
5 - щит электропитания.

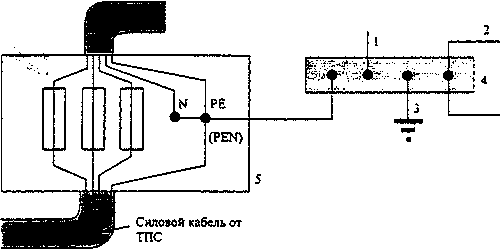

Рисунок 19 - Вариант коммутации на главном щите электропитания объекта связи для получения систем TN-C заземления трехфазной электропроводной системы токоведущих проводников

13.9 Для проектируемых объектов не допускается в одном техническом здании совмещать четырехпроводную и пятипроводную системы электропитания переменным током, согласно приложению Б.

13.10 Для действующих объектов допускается на период до начала реконструкции объекта совмещение четырехпроводной и пятипроводной систем электропитания, однако следует иметь в виду, что в этом случае полного эффекта от пятипроводной системы не будет.
