Заземление и выравнивание потенциалов аппаратуры ВОЛП на объектах проводной связи

12 Вводы коммуникаций в объекты связи

12.1 Ввод оптических кабелей связи

12.1.1 Ввод ОК в здания обслуживаемых объектов связи производится через помещение ввода кабелей (кабельную шахту). Каналы вводного блока должны быть герметично заделаны как со стороны помещения ввода кабелей, так и со стороны станционного колодца (коллектора), с целью предотвращения возможности проникновения через них воды и газа в здание.

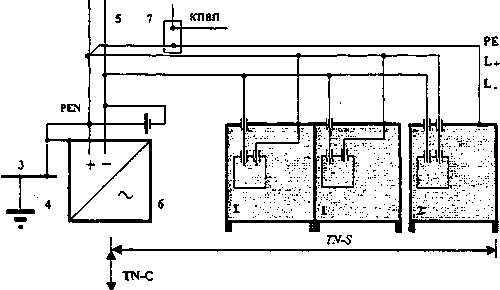

Рекомендуемая схема заземления системы электропитания постоянным током аппаратуры ВОЛП в стоечном ряду для реконструируемых и действующих объектов

1 - стойка аппаратуры ЦСП;
2 - стойка аппаратуры ВОЛП;
3 – главный щиток заземления;
4 - защитное заземляющее устройство;
5 - магистраль электропитания постоянным током;
6 - источник электропитания постоянным током;
7 - этажный щиток заземления.

Рисунок 8 - Рекомендуемая схема заземления системы электропитания постоянным током аппаратуры ВОЛП в стоечном ряду для реконструируемых и действующих объектов

2 - стойка аппаратуры ВОЛП;
3 - главный щиток заземления;
4 - защитное заземляющее устройство;
5 - магистраль электропитания постоянным током;
6 - источник электропитания постоянным током;
7 - этажный щиток заземления.

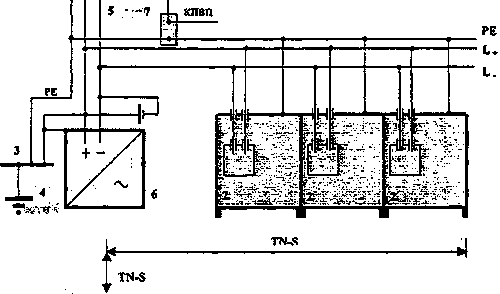

Рисунок 9 - Схема заземления системы электропитания постоянным током аппаратуры ВОЛП для проектируемых и реконструируемых объектов

12.1.2 В помещении ввода кабелей металлические бронепокровы линейной стороны ОК подключаются медным проводом сечением не менее 4мм2 к кабельному щитку заземления, расположенному а помещении ввода кабелей. Подключение, для обеспечения контроля состояния изолирующих шланговых покровов ОК, должно быть выполнено с возможностью временного электрического отключения бронепокровов ОК от кабельного щитка заземления.

C этой целью на щитке заземления предусмотрены съемные перемычки или же на проводе заземления на участке «бронепокров ОК - кабельный щиток заземления» должна быть предусмотрена установка щитка контрольно-измерительного пункта (КИП). Конкретный вариант подключения бронепокровов ОК к кабельному щитку заземления определяется проектом.

12.1.3 Прокладка ОК на участке от помещения ввода кабелей до оптического вводно-кабельного устройства выполняется по одному из вариантов, определяемых проектом:

- линейный ОК в помещении ввода кабелей соединяется (через муфту или влагозащитный вводно-кабельный шкаф) с прокладываемым непосредственно до оптического вводно-кабельного устройства станционным кабелем без металлических конструктивных элементов, имеющим оболочку из не поддерживающего горение полимерного материала согласно рисунку 10;

- линейный ОК прокладывается непосредственно до вводно-кабельного устройства без выполнения перехода его на станционный кабель. При этом ОК помещается в: трубу из не поддерживающего горения материала (стальную, поливинилхлоридную или в металлорукав), или же на наружную оболочку ОК наносится соответствующее дополнительное покрытие (например, выполняется обмотка поливинилхлоридной лентой). В этом случае на , металлических бронепокровах ОК (при наличии таковых) внутри помещения ввода кабелей, в непосредственной близости от вводного канала, должен быть выполнен кольцевой разрыв на длине 100...150 мм2 согласно рисунку 11. В ЛАП при наличии в нем КПВП бронепокров станционной части ОК подключается к КПВП. Если КПВП в ЛАП отсутствует, бронепокров станционной части ОК подключается к клемме защитного заземления.

12.1.4 Ввод ОК в контейнер НРП-0 производится через вводные патроны корпуса подземной части контейнера согласно рисунку 12.

Во вводном патроне производится разделка металлических бронепокровов ОК и (Подключение к ним защитных проводников с медной жилой сечением не менее 4 мм², при этом должны быть обеспечены:

- герметизация ввода во вводной патрон как ОК, так и защитного проводника;

- электрическая изоляция металлических бронепокровов ОК от вводного патрона;

- механическое соединение бронепокровов ОК с вводным патроном;

- исключение электрического ввода бронепокровов ОК (ввода защитного проводника) в корпус подземной части НРП-О.

Ввод ОК в корпус подземной части контейнера НРП-О выполняется по внутренней оболочке кабеля (с герметизацией ее относительно вводного патрубка корпуса), ОК внутри подземной части контейнера НРП-О подключается к оптической вводно-кабельной стойке. Способ монтажа ОК с вводным патроном, а также с вводным патрубком подземной части контейнера НРП-О определяется инструкцией по монтажу предприятия-изготовителя , контейнера НРП-О.

1 - смотровое устройство кабельной канализации;
2 - канал кабельной канализации;
3 - узел герметизации кабельного канала;
4 - оптический кабель;
5 - помещение ввода кабелей в здание объекта связи;
6 - металлический бронепокров оптического кабеля;
7 - станционный оптический кабель с не поддерживающей горение оболочкой;
8 - соединительная муфта или влагозащитный вводный шкаф;
9 - защитный проводник сечением ≥ 4 мм²;
10-заземляющий проводник;
11 - кабельный щиток заземления, содержащий съемные перемычки для возможности отключения бронепокровов от заземления.

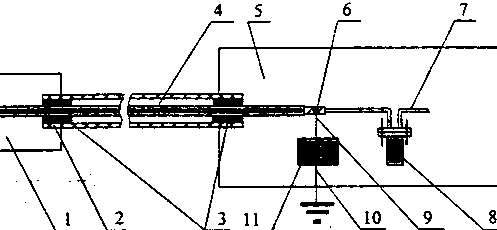

Рисунок 10 - Схема ввода оптического кабеля в здание обслуживаемого объекта связи

1 - смотровое устройство (колодец) кабельной канализации;
2 - канал кабельной канализации;
3 -• узел герметизации кабельного канала;
4 - оптический кабель;
5 - помещение ввода кабелей в здание объекта связи;
6 - металлический бронепокров оптического кабеля;
7 - участок снятия металлических бронепокровов с оптического кабеля (L- 100...150мм);
8 - защитное негорючее покрытие оптического кабеля на участке прокладки внутри объекта;
9 - защитный проводник сечением ≥ 4 мм²;
10 - заземляющий проводник;
11 - кабельный щиток заземления;
12 - механическое усиление участка кабеля в месте разрыва бронепокровов (например, путем установки пластмассового корпуса муфты проходной конструкции).

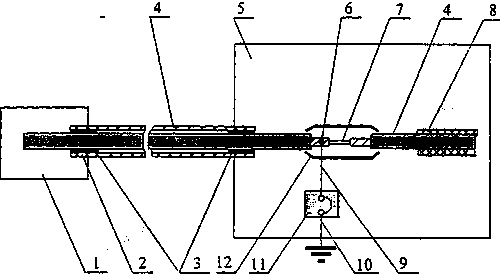

Рисунок 11 - Схема ввода оптического кабеля.

1 - оптический кабель;
2 - защитный проводник бронепокровов (провод КИП);
3 - герметизация с кожухом вводного патрона;
4 - кожух вводного патрона;
5 - заливка полиуретановым или эпоксидным компаундом;
6 - уплотнительная прокладка;
7 - вводной патрон;
8 - герметизация оптического кабеля по внутренней оболочке с вводным патроном;
9 - вводно-кабельное устройство;
10 - контейнер НРП-О (подземная часть);
11 - металлический бронепокров оптического кабеля.

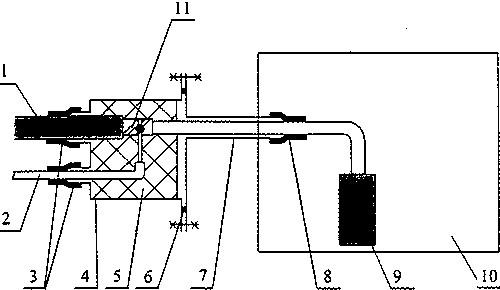

Рисунок 12 - Схема ввода оптического кабеля в подземный контейнер необслуживаемого регенерационного пункта

12.1.5 Защитный проводник, соединенный с бронепокровами ОК во вводном патроне, -вводится в наземную часть контейнера НРП-О (надстройку) и подключается к главному щитку заземления контейнера НРП-О. Для обеспечения возможности контроля состояния полиэтиленовой оболочки ОК должна быть предусмотрена возможность электрического отключения указанного проводника, главного щитка заземления (установка съемных; перемычек или щитка КИП).

12.1.6 Следует избегать ввода защитного проводника бронепокрова ОК во внутренний объем подземной части контейнера НРП-О.

Если конструкция ввода не соответствует схеме, приведенной на рисунке 12, рекомендуется заземление бронепокровов ОК осуществлять по технологии, представленной в приложении В.

12.2 Ввод защитных проводников

12.2.1 Для контейнера НРП-О ввод защитного заземляющего устройства производится Г наземную часть контейнера НРП-О (надстройку), заземляющим проводником длиной не более 15 м и сечением не менее 16 мм² через приямок, с концевой заделкой заземляющего устройства главным щитком заземления согласно рисунку 13.

К главному щитку заземления подключаются:

- корпус подземной части контейнера НРП-О;

- корпус наземной части контейнера НРП-О (надстройка);

- защитный проводник, вводимый в подземную часть контейнера НРП-О;

- нулевые защитные проводники (при использовании трехфазной пятипроводной или однофазной трехпроводной систем токоведущих проводников питающих электрических сиcтем переменного тока;

1 - оптические кабели;
2 - защитные проводники бронепокровов оптических кабелей;
3 - главный щиток заземления;
4 - наземная часть контейнера НРП-О;
5 - заземляющий проводник;
6 - защитный проводник наземной части контейнера НРП-О;
7 - защитный проводник аппаратуры ВОЛП;
8 - защитное заземляющее устройство;
9 - шпилька внутри корпуса подземной части для подключения защитного проводника;
10 - защитный проводник, используемый для подключения стоек аппаратуры к шпильке поз.«9»
11 - защитный проводник корпуса подземной части контейнера НРП-О;
12 - подземная часть контейнера НРП-О.

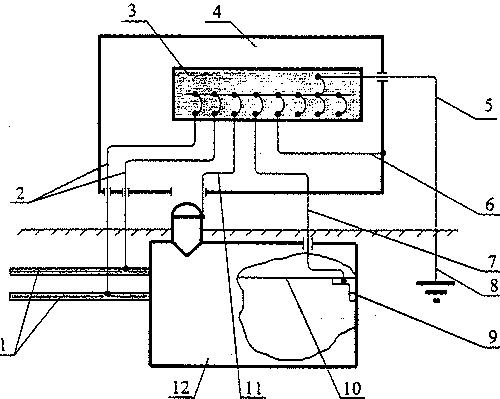

Рисунок 13 - Схема подключения защитных проводников к главному щитку заземления в наземной части контейнера НРП-О
- защитные проводники электрооборудования, размещаемого в наземной части контейнера НРП-0;
- металлические бронепокровы ОК.

Сечение медных проводников для заземления бронепокровов ОК должно быть не менее 4 мм², для заземления остальных элементов НРП-0 - не менее 16 мм².

12.2.2 Для действующих обслуживаемых объектов, расположенных в черте городской застройки и не имеющих кольцевого контура заземляющего устройства, в случае, если расстояние от точки ввода ОК в помещение ввода кабелей до главного щитка заземления (по периметру здания) меньше 60 м, бронепокровы ОК подключаются к главному щитку заземления потенциаловыравнивающим проводником, согласно рисунку 14.

В качестве такого потенциаловыравнивающего проводника используется изолированный медный многопроволочный провод сечением 50 мм², который прокладывается вдоль стен цокольного этажа здания с внутренней стороны и периодически, примерно через каждые 5 м, крепится к стене.

12.2.3 Для действующих объектов, расположенных в черте городской застройки и не имеющих кольцевого контура заземляющего устройства, в случае, если расстояние от точки ввода ОК в помещение ввода кабелей до главного щитка заземления (по периметру здания) превышает 60м, бронепокровы ОК заземляются на дополнительное заземляющее устройство, устраиваемое вблизи помещения ввода кабелей.

Норма сопротивления дополнительного заземляющего устройства определяется как для линейно-защитного заземляющего устройства согласно ГОСТ 464. Проверка дополнительного и защитного заземляющих устройств проводится одновременно.

12.2.4 Для действующих объектов, расположенных за чертой городских застроек (не имеющих кольцевого контура защитного заземляющего устройства), вблизи которых 1 вероятен прямой грозовой разряд в ОК, бронепокров последнего заземляется на дополнительное заземляющее устройство, сооружаемое вблизи помещения ввода кабелей заземляющий проводник должен иметь сечение не менее 4 мм2 по меди.

12.2.5 Для реконструируемых объектов, не имеющих кольцевого контура защитного заземляющего устройства (в случае невозможности устройства последнего), бронепокровы включаются в систему защиты от заноса высокого потенциала кольцевым потенциаловыравнивающим проводником цокольного этажа согласно рисунку 15 (показан пунктиром). В этом случае в проекте реконструкции объекта предусматривается строительство дополнительного заземляющего устройства вблизи помещения ввода кабелей технического здания. Заземляющий проводник должен иметь сечение не менее 4 мм² по меди.

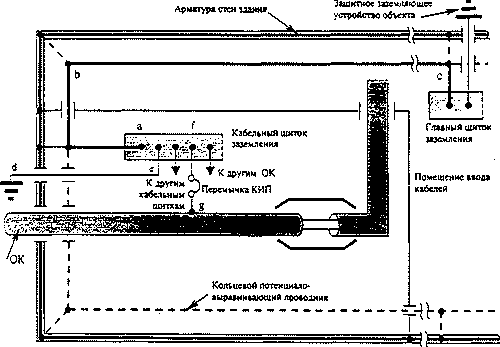

Схема заземления бронепокровов ОК на главный щиток заземлений для действующих объектов, не имеющих кольцевого контура заземляющего устройства

Рисунок 14 - Схема заземления бронепокровов ОК на главный щиток заземлений для действующих объектов, не имеющих кольцевого контура заземляющего устройства

Примечание - Длина а-b-с потенциаловыравнивающего проводника превышает 60м. Длина заземляющего проводника d-e ≤ 15м. Длина проводника f-g ограничивается размерами помещения ввода кабеля. Пунктирной линией показан КПВП, устраиваемый в цокольном этаже реконструируемых зданий, не имеющих кольцевого контура защитного заземляющего устройства

Схема заземления бронепокровов ОК на специально обустраиваемое дополнительное заземляющее устройство ОК для действующих объектов, не имеющих кольцевого контура заземляющего устройства

Рисунок 15 - Схема заземления бронепокровов ОК на специально обустраиваемое дополнительное заземляющее устройство ОК для действующих объектов, не имеющих кольцевого контура заземляющего устройства

Примечание - Длина a-b-с потенциаловыравнивающего проводника не должна превышать 60м и выполняется многопроволочным изолированным проводом сечением 50 мм² по меди

Норма сопротивления дополнительного заземляющего устройства определяется как для линейно-защитного заземляющего устройства согласно ГОСТ 464.

12.2.6 Для проектируемых объектов бронепокровы ОК заземляются на кольцевой контур защитного заземляющего устройства с учетом положений 12.1.1... 12.1.3 настоящего РД.

Главный щиток заземления контура защитного заземляющего устройства размещается непосредственно в помещении объекта связи, в которое выполнен ввод заземляющего проводника.

В случае, если проектом предусмотрено использование фундамента в качестве защитного заземляющего устройства как естественного заземлителя, бронепокровы ОК подключаются к арматуре фундамента через кабельный щиток, проводником сечением не менее 4 мм² по меди
