6.1 Периферийная система заземляющих проводников (ПСЗП) является составной частью системы молниезащиты технических зданий обслуживаемых объектов проводной связи и обеспечивает низкоомное соединение молниеприемника технического здания объекта связи с защитным заземляющим устройством.
Для объектов типа НРП-0 в случае, когда аппаратура ВОЛП размещается в металлической цистерне, функции заземляющих проводников такой периферийной системы выполняют стенки цистерны и металлической надстройки (будки) над цистерной.
6.2 Система молниезащиты объекта связи проектируется в соответствии с положениями отраслевых документов, или, если таковых не существует, в соответствии с положениями РД 34.21.122.
6.3 По классификационным признакам зданий и сооружений, содержащимся в таблице 1 РД 34.21.122, технические здания обслуживаемых объектов проводной связи целесообразно относить к зданиям, требующим устройства молниезащиты по категории II. Эти означает, что здания объектов связи должны быть защищены от:
- прямых грозовых разрядов;
- вторичных проявлений грозовых разрядов;
- заноса высокого потенциала через наземные (надземные) и подземные проводящие коммуникации, вводимые в здание.

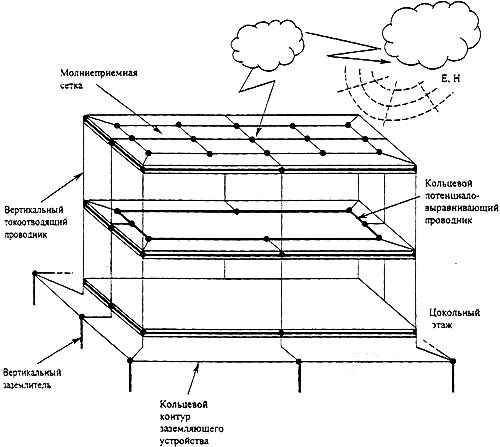

6.4 Для проектируемых и реконструируемых зданий объектов связи в Качестве молниеприемника здания следует предусматривать молниеприемную сетку на крыше здания или металлическую крышу. Также следует предусматривать устройство кольцевого контура защитного заземляющего устройства. В этом случае ПСЗП, выполненная в соответствии с 6.6 позволит получить эффективную периферийную систему молниезащиты (рисунок 1).
Эффективность такой системы в данном случае означает ее многофункциональность:
- равномерное по периметру здания отекание статического заряда, наведение которого на молниеприемнике предшествует грозовому разряду;
- равномерное по периметру здания отекание тока прямого грозового разряда в землю, что способствует снижению суммарного значения напряженности импульсного магнитного роля внутри здания, а также снижение тепловых и электродинамических нагрузок на каждый отдельный токоотводящий проводник.
6.5 В случае, если защита от прямых грозовых разрядов технического здания объекта связи проектируется с применением молниеприемной сетки (2.11 РД 34.21.122), ПСЗП формируется по следующим правилам:
- каждый токоотвод выполняется из стального прутка диаметром не менее 6 мм или стальной полосы сечением не менее 25мм2 (наименьшее индуктивное сопротивление токоотвода достигается применением стальной полосы). Рекомендуется применение токоотводов из оцинкованной стали;
- соединение молниеприемника с токоотводами и токоотводов с контуром заземляющего устройства выполняются сваркой;
- количество вертикальных токоотводов и расстояние между ними определяются следующим образом:
а) вдоль каждого угла здания объекта связи прокладывается один вертикальный токоотвод;
б) если расстояние между двумя соседними углами здания превышает 5 м, между ними прокладывается промежуточный вертикальный токоотвод;
с) если расстояние между угловыми и промежуточными токоотводами составляет более 30 м, то предусматриваются дополнительные токоотводы, устанавливаемые с шагом 5м.
Рекомендуется размер ячейки молниеприемной сетки - 5х5м. Это позволяет достичь кратности стороны ячейки с шагом расстановки вертикальных токоотводов и соответственно уменьшить число соединений проводников в системе.
6.6 В случае, если защита от прямых грозовых разрядов технического здания объекта связи проектируется с использованием металлической крыши, ПСЗП устраивается а соответствии с положениями 6.5 настоящего РД.
6.7 Для. технических зданий, имеющих каркас из стальных металлоконструкций, ПСЗП не устраивается, поскольку в этом случае функцию вертикальных токоотводов выполняют стальные элементы каркаса здания.
6.8 Для проектируемых объектов в случае, если защита от прямых грозовых разрядов технического здания с неметаллической кровлей предусматривается отдельно стоящими или (устанавливаемыми на защищаемом здании стержневыми или тросовыми молниеприемниками, обеспечивающими зону защиты в соответствии с требованиями РД 34.21.122 (таблицы 1, 2.6 и приложения 3) или требованиями соответствующих отраслевых документов, ПСЗП формируется не менее чем двумя заземляющими проводниками (вертикальными токоотводами) от каждого стержневого молниеприемника или от каждой стойки тросового молниеприемника.
6.9 Для проектируемых и реконструируемых зданий объектов связи следует предусматривать кольцевой контур защитного заземляющего устройства, который устраивается с учетом положений 2.13 РД 34.21.122. Необходимое число вертикальных заземлителей определяется в соответствии с положениями документа [3]. Нормы сопротивления защитного заземляющего устройства определяются в соответствии с положениями ГОСТ 464. Для проектируемых зданий объектов связи с монолитным железобетонным фундаментом последний следует использовать в качестве естественного заземлителя в соответствии с положениями 1.8 РД 34.21.122 и ГОСТ 12.1.030.
Запрещается использование в качестве заземлителд металлических коммуникаций, входящих в техническое здание объекта связи: оболочек и бронепокровов кабелей, труб водоснабжения, канализации, газовой сети.
