7 Устройство основной системы выравнивания потенциалов технического здания объекта связи

7.1 Основная система выравнивания потенциалов (ОСВП) служит для защиты технического здания объекта связи, размещаемой в нем аппаратуры ВОЛП, а также обслуживающего персонала как от воздействия прямого грозового разряда, так и от вторичных проявлений грозового разряда.

7.2 На проектируемых и реконструируемых объектах связи следует предусматривать проведение работ по формированию ОСВП в соответствии с 413.1.2.1 ГОСТ Р 50571. 3. В эту систему включаются сторонние проводящие части здания, а также системы защитных проводников:

- система кольцевых потенциаловыравнивающих проводников;

- система вертикальных потенциаловыравнивающих проводников;

- металлические части строительных конструкций;

- система центрального отопления, система вентиляции и кондиционирования воздуха, система водо- и газоснабжения;

- металлические части оборудования помещения ЛАЦ (кабельрост, металлические двери и т. д.).

7.3 Вертикальные и кольцевые потенциаловыравнивающие проводники следует относить к группе главных потенциаловыравнивающих проводников (547 ГОСТ Р 50571.10), которые выполняют также функцию защитных проводников (не следует путать с нулевым защитным проводником).

7.4 Выравнивание потенциалов между сторонними проводящими частями, а также включение последних в ОСВП, осуществляется дополнительными потенциало-выравнивающими проводниками.

8 Устройство системы кольцевых потенциаловыравнивающих проводников

8.1 Общие положения и требования

8.1.1 Кольцевые потенциаловьгравнивающие проводники формируют основную систему выравнивания потенциалов, а также систему защиты технического здания объекта связи я помещений ЛАЦ от вторичных проявлений грозовых разрядов и заноса высокого потенциала по металлическим коммуникациям.

8.1.2 Каждый кольцевой потенпиаловыравнивающий проводник (КПВП) выполняет функцию выравнивания потенциалов между открытыми и сторонними проводящими частями, расположенными в зоне, охватываемой этим КПВП.

8.1.3 Каждый КПВП выполняет функцию защитного проводника РЕ для электроустановок (включая аппаратуру ВОЛП), размещаемых в зоне, охватываемой этим КПВП. Не допускается использование КПВП в качестве нулевого защитного проводника (РЕ).

8.1.4 КПВП может быть медным или алюминиевым; может быть изолированным и неизолированным. Он должен иметь сечение не менее 16 мм2 по меди, за исключением части КПВП цокольного этажа между главным и кабельным щитками заземления в соответствии с 8.2.2. Форма сечения КПВП может быть любой, однако предпочтение рекомендуется давать полосковым формам. КПВП полосковой формы сечения обладает наименьшим активным сопротивлением по сравнению с проводниками иных форм сечения при прочих равных условиях, и, кроме того, такая форма сечения КПВП обеспечивает более простую технологию его крепления к субстрату.

8.1.5 Каждый КПВП должен прокладываться внутри помещения горизонтально по периметру стен, и быть доступным для подключения к нему дополнительных потенциаловыравнивающих проводников, а также для периодического осмотра.

8.1.6 При прокладке КПВП через температурные швы технических зданий любых обслуживаемых объектов, а также через стыки строительных деталей (деформационные швы) зданий защищенных объектов связи следует предусматривать устройство компенсаторных петель.

8.1.7 При пересечении КПВП дверных, оконных и стенных проемов или каналов должны устраиваться обходы. Если открытая прокладка невозможна, следует предусматривать обход КПВП в пластмассовой трубе. Допускается применение алюминиевых труб длиной до 3м. Не рекомендуется применение стальных труб, т.к. они значительно увеличивают индуктивность КПВП.

8.1.8 Каждый КПВП прокладывается на расстоянии не менее 10... 15мм от стены для удобства подключения к нему дополнительных потенциаловыравнивающих проводников.

8.2 Устройство кольцевого потенциаловыравнивающего проводника цокольного этажа здания объекта

8.2.1 КПВП цокольного этажа начинается с главного щитка заземления, проходит по внутреннему периметру стен цокольного этажа и заканчивается на том же главном щитке заземления. По сути, этот КПВП составляет одно целое с главным щитком заземления. ущвп не обязательно должен быть замкнутым.

8.2.2 Для технических зданий проектируемых, реконструируемых и действующих объектов связи с кольцевым контуром защитного заземляющего устройства КПВП цокольного этажа не обязателен (рисунки 1; 2). В каждом из таких случаев обязательно устройство потенпиаловыравнивающего соединения между главным щитком заземления и кабельным щитком заземления проводником сечением не менее 50мм2 по меди.

Выравнивание потенциалов между главным и кабельным щитками заземления обязательно, поскольку в кабельную шахту кроме ОК вводятся и кабели с металлическими парами, металлические оболочки которых, как правило, не разрываются. Для реконструируемых зданий объектов связи, для которых строительство кольцевого контура защитного заземляющего устройства невозможно, КПВП цокольного этажа обязателен согласно рисунку 3.

8.2.3 Для проектируемых объектов связи в технических зданиях следует усматривать устройство вводов кабелей связи и кабелей электроснабжения не далее ...15м друг от друга. Обязательно устройство потенциаловыравнивающего соединения между главным щитком заземления и кабельным щитком заземления проводником с сечением не менее 50мм2 по меди. Проводник следует крепить к переходным кронштейнам, привариваемым к закладным деталям железобетонных конструкций стен цокольного этажа с обеспечением электрического соединения.

8.2.4 Крепление КПВП к стене цокольного этажа реконструируемого здания осуществляется с применением переходных деталей (кронштейнов). Рекомендуемое среднее расстояние между точками крепления - 5м.

С целью повышения технологичности работ по прокладке КПВП рекомендуется переходные детали (например, металлические уголки) крепить к кирпичным и бетонным стенам дюбель-гвоздями с помощью строительно-монтажного пистолета, с соблюдением необходимых правил безопасности.

Схема, поясняющая принцип организации зашиты от заноса высокого потенциала по подземным, наземным и надземным коммуникациям для цокольного этажа здания с кольцевым контуром защитного заземляющего устройства
Рисунок 2 - Схема, поясняющая принцип организации зашиты от заноса высокого потенциала по подземным, наземным и надземным коммуникациям для цокольного этажа здания с кольцевым контуром защитного заземляющего устройства

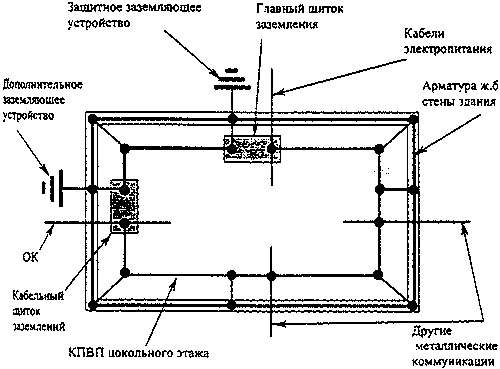

Схема, поясняющая принцип организации защиты от заноса высокого потенциала по подземным, наземным и надземным коммуникациям для цокольного этажа здания без кольцевого контура защитного заземляющего устройства
Рисунок 3 - Схема, поясняющая принцип организации защиты от заноса высокого потенциала по подземным, наземным и надземным коммуникациям для цокольного этажа здания без кольцевого контура защитного заземляющего устройства

Металлические уголки могут быть выполнены из полосковой стали 4х20мм. Полосковый КПВП крепится к уголку с помощью болтового соединения. КПВП других форм сечения крепится к уголку с помощью хомута.

8.2.5 Проходы КПВП через стены помещений должны устраиваться в не поддерживающих горение неметаллических трубах (или стальных трубах, если длина последних не превышает нескольких десятков сантиметров).

При проходе через стены между помещениями, которые по технологическим условиям не должны сообщаться между собой, для КПВП следует предусматривать уплотнение в стенном проходе несгораемым материалом.

8.3 Устройство кольцевого потенциаловыравнивающего проводника помещения ЛАЦ

8.3.1 КПВП устраивается в ЛАЦ, площадь которого превышает 100 м2. Вопрос об устройстве КПВП в ЛАЦ меньших размеров изучается.

8.3.2 КПВП помещения ЛАЦ проектируемого и реконструируемого объектов начинается с этажного щитка заземления, проходит по внутреннему периметру стен ЛАЦ и заканчивается на том же этажном щитке заземления. По сути, этот КПВП составляет одно целое с этажным щитком заземления. КПВП не обязательно должен быть замкнутым.

8.3.3 КПВП в помещении ЛАЦ прокладывается на уровне кабельроста.

На реконструируемых объектах КПВП в помещении ЛАЦ крепится к стенам аналогично КПВП цокольного этажа в соответствии с 8.2.4 настоящего РД.

На проектируемых объектах КПВП в помещениях ЛАЦ крепится через переходные кронштейны к закладным деталям железобетонных конструкций стен сваркой.

8.3.4 Каждая входящая в помещение ЛАЦ металлическая коммуникация (кабельрост, короб вентиляции, труба центрального отопления и водопровода, а также стальные коробки дверей и окон) подключается к КПВП дополнительными ПВП (медными или алюминиевыми), сечением не менее 1 б мм2 по меди.

8.3.5 Если в помещении ЛАЦ имеется отдельное, отгороженное помещение аппаратная, то КПВП в этом помещении не устраивается.

    Дальше на 9 Устройство вертикальной системы выравнивания потенциалов
