14 Включение аппаратурных комплексов ВОЛИ в основную систему выравнивания потенциалов здания объекта связи

14.1 Каждый аппаратурный комплекс ВОЛП или труппа аппаратурных комплексов должны быть охвачены собственными системами выравнивания потенциалов, которые образуются множеством соединений корпусов стоек и блоков при помощи дополнительных потенциаловыравнивающих проводников.

14.2 Каждый аппаратурный комплекс или группа аппаратурных комплексов могут быть включены в основную систему выравнивания потенциалов здания объекта связи по смешанной или изолированной системам.

Принцип построения смешанной и изолированной систем включения проиллюстрирована рисунком 20. Электрические схемы, реализующие смешанную (на примере аппаратуры ЦСП по кабелям с металлическими парами) и изолированную (на примере аппаратуры ВОЛП) системы включения аппаратурных комплексов, в ОСВП, приведены на рисунке 21.

14.3 Изолированные системы предпочтительны на действующих объектах, на которых вероятен высокий уровень низкочастотных электромагнитных помех, поскольку не устроены ОСВП и пятипроводная система проводников электропитания. При этом изолированные системы требуют постоянного внимания обслуживающего персонала к сохранению изолированности от других аппаратурных комплексов и основной системы выравнивания потенциалов (изолированность понимается в смысле, определенном в 3.26). В этой связи, а также следуя условию гармонизации руководства с Европейским стандартом ETS 300 253 [5], на проектируемых и реконструируемых объектах связи рекомендуется, как правило, смешанная собственная система выравнивания потенциалов аппаратурных комплексов, а также смешанная система включения последних в ОСВП.

14.4 Смешанные системы могут быть столь же эффективны, как изолированные, при условии, что аппаратурные комплексы ВОЛП включаются в полностью выстроенную на объекте ОСВП, что обязательно для проектируемых и реконструируемых объектов.

Потенциаловыравнивающие проводники 1-7 формируют смешанную систему выравнивания потенциалов аппаратурного комплекса
Потенциаловыравнивающие проводники 8-14 формируют смешанную систему включения потенциалов аппаратурного комплекса в ОСВП

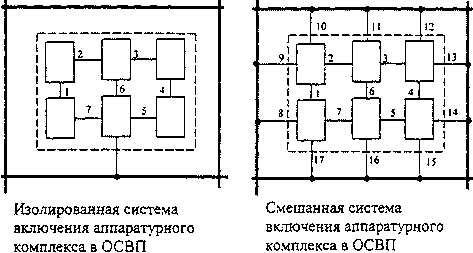

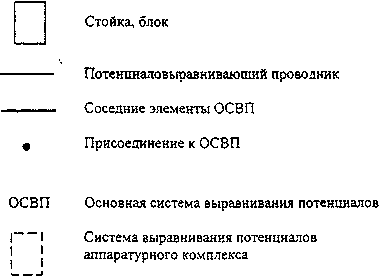

Рисунок 20 - Система включения аппаратурного комплекса в основную систему выравнивания потенциалов технического здания объекта связи.

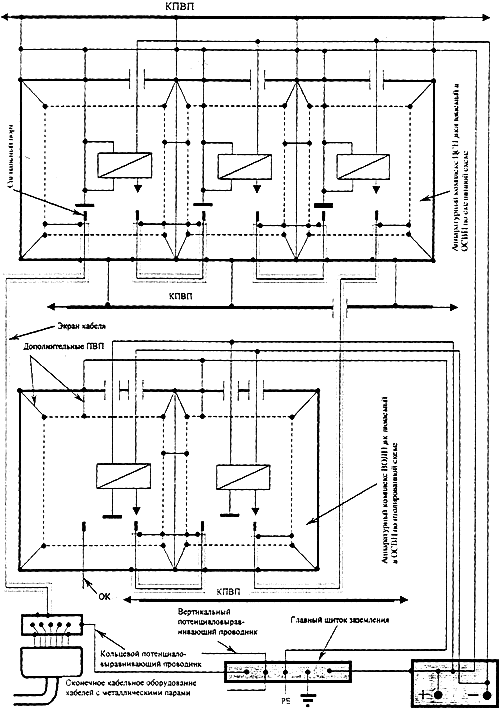

Рисунок 21 - Электрические схемы, реализующие смешанную и источник питания изолированную системы включения аппаратурных комплексов в ОСВП (на примере аппаратуры ЦСП по кабелям с металлическими парами и аппаратуры ВОЛП соответственно)
