3.20 Распределительные шкафы

3.20.1 В настоящее время выпускаются распределительные шкафы следующих типов:

а) шкафы распределительные уличные ШРУД 2/1200 (рисунок 3.57);

б) шкафы распределительные ШРВП-1200 и ШРП 2/1200, устанавливаемые в подъездах жилых домов и административных зданий (рисунок 3.58а,б);

в) шкафы распределительные ШР-2М емкостью от 150 до 1200 пар, устанавливаемые как внутри помещений, так и на открытом воздухе (рисунок 3.59);

г) шкафы распределительные настенные ШРН, ШНР емкостью от 30 до 1200 пар (рисунок 3.60 а, б);

Распределительные шкафы могут быть оборудованы боксами типа БКТС с контактами плинтов "под винт", а также с плинтами, имеющими врезные контакты, у которых есть качественные преимущества перед контактами "под винт".

Тип распределительных шкафов и место их установки определяются проектом.

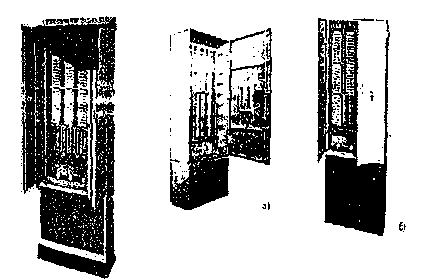

Шкафы телефонные распределительные
Рисунок 3.57 - Распределительный шкаф ШРУД-2/1200
Рисунок 3.58 - Шкафы распределительные а) ШРПВ-1200 б) ШРП-2/1600

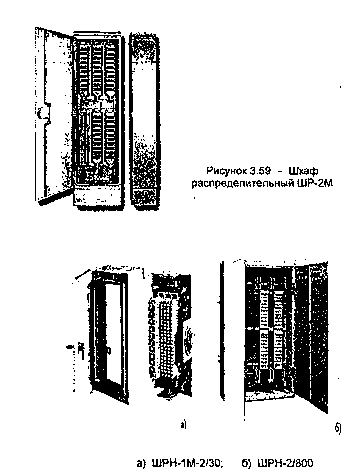

Шкафы телефонные распределительные настенные

Рисунок 3.60 - Шкафы распределительные настенные

3.20.2 При установке распределительного шкафа в помещении от ближайшего колодца, который называется шкафным, через подвал Могут прокладываться изогнутые стальные трубы. Верхние концы труб должны заводиться в нижнюю часть шкафа, а нижние - в проем колодца. При некотором удалении шкафа от шкафного колодца или места установки шкафа от наружной стены здания трубы следует заводить в проем фундамента до внутренней стены подвала (рисунок 3.61).

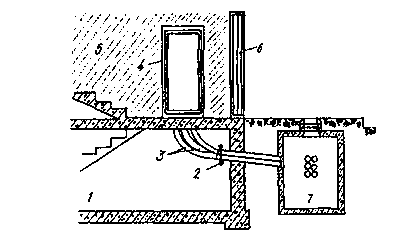

Шкаф распределительный ШРП, установленный в подъезде здания
1 - подвал здания;
2 - крепление труб;
3 - изогнутые трубы;
4 - шкаф ШРП;
5 - первый этаж здания;
6 - двери подъезда;
7 - колодец
Рисунок 3.61 - Шкаф распределительный ШРП, установленный в подъезде здания

3.20.3 Уличные распределительные шкафы должны устанавливаться на изготовленных в заводских условиях железо­бетонных цоколях (рисунок 3.62) или на бетонокирпичных фундаментах, устраиваемых на месте. К цоколю или фундаменту, изготовляемому на месте, шкаф следует прикреплять болтами.

При использовании цоколя асбестоцементные трубы от шкафного колодца необходимо заводить в проем нижней его части с заделкой цементно-песчаным раствором. Если фундамент под шкаф изготовляют на месте, то изогнутые трубы замуровывают в его стенки. Нижние концы изогнутых труб стыкуют с трубопроводом от шкафного колодца.

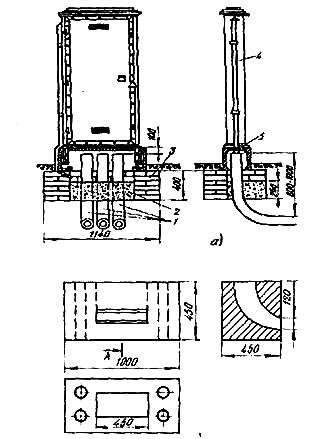

Распределительный шкаф, установленный на улице
а) шкаф, установленный на кирпично-бетонном фундаменте;
б) цокольный бетонный фундамент
1 - изогнутые стальные трубы;
2 - бетон;
3 - кирпичная кладка;
4 - вентиляционная труба;
5 - шкафная доска
Рисунок 3.62 - Распределительный шкаф, установленный на улице

3.20.4 Непосредственный ввод трубопровода в шкаф приемлем, если расстояние до ближайшего колодца не превышает 35 м. При большем расстоянии или при необходимости некоторого разворота трубопровода у шкафа или непосредственно под ним должен быть построен кабельный колодец. Допускается установка шкафа непосредственно на перекрытии колодца с устройством в его перекрытии щели для вывода кабелей (рисунок 3.63)

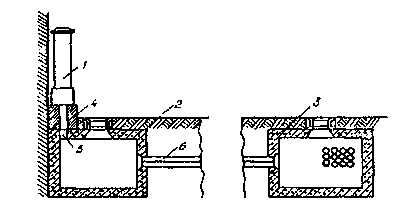

Распределительный шкаф ШР, установленный на перекрытии колодца
1 - шкаф ШР;
2 - шкафной колодец;
3 - колодец на трассе;
4 - фундамент под шкаф на перекрытии колодца;
5 - щель в перекрытии колодца для ввода кабелей в шкаф;
6 - трубопровод связи
Рисунок 3.63 - Распределительный шкаф ШР, установленный на перекрытии колодца

3,20.5 От шкафного колодца к шкафу емкостью 1200x2 Должны прокладываться четыре трубы канализации, к шкафу емкостью 600x2 - три, к шкафу емкостью 300x2 - две и к шкафу емкостью 150x2 - одна труба.

3.20.6 Каналы трубопровода, введенного в шкаф и в шкафной колодец, должны быть тщательно, герметично заделаны с целью предотвращения случайного проникновения воды и взрывоопасных газов через колодцы в шкаф и помещение.

3.20.7 Установленный распределительный шкаф должен быть заземлен с подключением проводника от заземления на клемму. Сопротивление заземления должно быть не более 10 Ом. Устройство заземления приведено в разделе 18. Схема заземления шкафа должна быть приведена в проекте.

3.20.8 Считается перспективным применение на городских телефонных сетях распределительных шкафов из пластмасс. В таких шкафах устанавливаются плинты с врезными контактами. Преимуществом шкафов из пластмассы является антикоррозийные качества и более эстетичный вид.
