Ответы на вопросы по эксплуатации кабелей связи

Измерение OTDR коротких оптоволоконных линий

→ ?

Подскажите пожалуйста можно ли тестировать оптический кабель длиной менее 300 метров?

Как мне объясняли расстояние менее 300 метров лучше тестировать Измерителем мощности(Power meter).Возможно я не правильно задал вопрос, тестировать то можно(посмотреть на обрыв),а вот можно ли сдать эти тесты в OTDR ???

Если есть какой то стандарт то пришлите пожалуйста ссылку!

Буду очень признателен за ответ!

Собственно, почему нельзя в OTDR? Можно.

Только на коротких линиях первые 50-70 метров будет забивать мёртвая зона и, например, качество стыка на 30 метрах вы проконтролировать не сможете. Но если Вам просто искать обрывы волокна, то это всё равно лучше, чем измеритель мощности (он же оптический тестер).

Возможно, сейчас выпускаются модификации OTDR адаптированные под короткие линии, но я пока не сталкивался. Собственно, теневую зону в 50 метров показывал старенький российский ОР-2-2. Картинки с его рефлектограммами на странице "Измерения оптоволоконного кабеля (ВОЛС) в процессе монтажа". Теория по мёртвым зонам здесь: "Мертвые зоны для событий".

Для коротких линий целесообразно приобрести катушку с волокном, метров так 300-500, но опять, же приноровившись можно обойтись и без неё.

Если речь идёт о шнурах или кабелях с тонкой виниловой оболочках может помочь блочок с лазерным светодиодом видимого света. Бывают в комплекте с рефлектометром, бывают отдельно, а умельцы делают его из китайской лазерной указки. В месте перелома волокна свет выходит наружу и через виниловую оболочку его видно.

Из переписки с Юлией (по меди) страница "Измерения прибором CableSHARK P3".

по теме "Измерение OTDR коротких оптоволоконных линий" (может кому поможет )

Я сама столкнулась с короткой оптикой меньше 250м по зданию. Затухание привело меня в состоянию ступора. Затухание такое как будто трасса 30 км. Я лично сталкивалась с этим только на коротком одномоде. Измерения проводила оптическим рефлектометром EXFO FTB-100, там самый маленький диапазон 1300 м.

Мне добрые люди посоветовали установить максимально-возможное время теста. Методом подбора. Мне достаточно было время 30 сек. Цифры поменялись резко в лучшую сторону. Лучше чем ничего

Оптической катушкой пользовалась. Толку нет. Особенно если длина меньше 100м. Повреждение все равно не увидеть, а затухание меньше не становилось.

.


→ ? Добрый день, подскажите пожалуйста можно ли протестировать кабель длиной 2,5 метра с помощью рефлектометра оптического Yokogawa AQ7280 И блока AQ7285А? Подключали катушку длиной 3 м. Каким образом можно увидеть обрыв или повреждение на коротком кабеле? Наши результаты очень варьируются.Иногда прибор показывает расстояние кабеля в несколько км.

Рефлектометр не способен определить расстояние в несколько метров из-за влияния мёртвой зоны → Мертвые зоны для событий.

Обычно мёртвая зона составляет от 30 до 100 метров и зависит от настроек прибора (ширины импульса).

2,5 метра это не катушка. Километрическая катушка для оптических измерений обычно состоит из 500 или 1000 метров оптоволокна. Проверить целость и затухание в любом оптическом кабеле можно оптическим тестером. Увы, расстояние до повреждения он не покажет. Найти повреждение в оптоволоконных шнурах можно с помощью довольно простого прибора. Тип и принцип действия описан на странице → Прозвонка оптоволокна


→ ? Нам поставили 10 стоек.одна только с оптическими кроссами на остальные стойки. длина оптического кабеля от 15 до 30 метров. как проконтролировать качество сварки? какой прибор необходимо использовать? рефлектометр?

Рефлектометр на таких расстояниях бесполезен.

Для контроля качества монтажа лучше использовать оптические тестеры (подробно → Измерение потерь с помощью оптических тестеров).

Для поиска неисправностей в оптоволоконных шнурах можно применить излучатель для проверки целостности оптического волокна. Это изделие даже прибором назвать сложно. Описано на странице → Прозвонка оптоволокна в разделе "Выбор ОВ из пучка с помощью лазерных светодиодов видимого диапазона"

P.S. К теме поиска повреждений в оптоволоконных шнурах со страницы → Прозвонка оптоволокна.

Официальные названия у этих приборов несколько разнятся, но суть их одинакова:
тестер целостности оптоволоконного кабеля (оптического волокна),
• излучатель для проверки целостности оптического волокна,
• оптический дефектоскоп,
• определитель обрывов оптического волокна,
• дефектоскоп визуальный,
• визуальный локатор дефектов оптоволокна,
• карманный обнаружитель FO деффектов

тестер целостности оптоволоконного кабеля

излучатель для проверки целостности оптического волокна

визуальный локатор дефектов оптоволокна

определитель обрывов оптического волокна

Внешний вид дефектоскопов для оптоволокна
использующие лазерные светодиоды видимого свата

Учитывая, что свет видимого диапазона (обычно красный 630-660 нм) распространяется в оптоволокне не далее 3-5 км, то эта технология годится только на относительно коротких участках.


→ ? Добрый день! У меня вопрос, относительно измерений по ВОЛС.

Измеряемый учсток мал (30 метров) + по середине имеется промежуточный кросс (сам знаю, что такое расстояние измерять бредово, но таково требование начальства). Рефлектограмма в форме отчета выглядит так:

Что за параметр Link Lenght 75 m ? И как и от чего он зависит\формируется. Потому, что на соседнем волокне он равен 15.6 м.

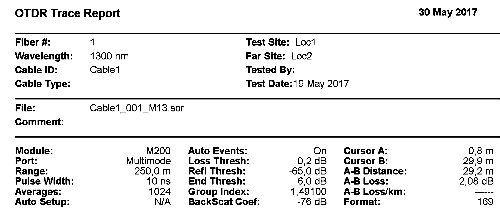

протокол OTDR

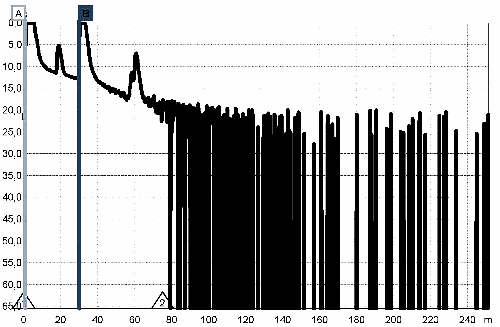

рефлектограмма OTDR

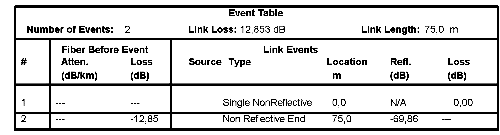

данные измерений оптоволокна

В вашем случае программа обработки данных прибора ошиблась – приняла дважды отражённый импульс за конец волокна. На рефлектограмме это хорошо видно. Между прочим, довольно частое явление, особенно на малых длинах, где и анализировать в общем-то нечего. Об этих явлениях довольно подробно на страницах → Типичные ошибки оператора и → Инструментальные ошибки

→ ? Спасибо большое. Еще вопрос: а что за параметр Reflective End ? Я так понимаю, это обратное отражение от какого-то препятствия???

Вообще-то "End" это конец, то есть "Reflective End – отражение конца". Параметр не особо важный и его величина зависит от того что включено или обломано на противоположном конце волокна. Прибор в этом параметре рассчитывает высоту конечного импульса на рефлектограмме. В процессе монтажа линии этот параметр скачет случайным образом, так как сильно зависит от того как обломано или оконечено волокно с противоположной стороны.

Немного об этом есть тут → Методические ошибки

сентябрь 2017 г.


Минимальное расстояние между муфтами

→ ?

Здравствуйте! У меня такой вопрос:

Имеется линия ВОЛС уложенная в землю протяженностью порядка 350-400 метров,от центр телекома до налоговой, последние 100 метров проходят по участку земли который мне интересен. Можно ли обрезать последние 100м ВОЛС поставить соединительную муфту и обойти интересующий меня участок.

В центртелекоме сказали что муфты на таком коротком расстоянии не ставятся, они ставятся на расстоянии в 1км. Так ли это? И где можно посмотреть(почитать) подобные нормативы, чтоб при случае обоснованно объяснить телекому что ставить можно?

Вообще-то норм, по которым нельзя делать оптоволоконные муфты на расстоянии менее 100 метров нет. И 100 метров – это расстояние теневой зоны при измерении рефлектометром, но даже она в некоторых случаях может нарушаться.

Но связистов Ваших я хорошо понимаю. Это как в крыле нового автомобиля пробить зубилом дырку. Да, потом зашпаклюется, закрасится и отполируется, но всё равно это не то, да и кто за всё заплатит?

Стыки в муфте создают потери сигналу эквивалентные расстоянию в 1 км. Может оказаться более правильным (и дешёвым) вариант перекладки всего кабеля.
