Большинство дренажных и канализационных коллекторов выполнены из пластика, кирпича или асбоцемента. Они имеют регулярные точки доступа через соответствующие смотровые люки и поэтому удобны для трассировки с помощью приемника и зонда.
Стальные или металлические коллекторы должны рассматриваться как трубы большого размера, локация которых осуществляется традиционным способом путем ввода сигнала в доступную точку и последующей трассировкой с помощью приемника.
Зонды были изначально разработаны для трассировки канализационных и дренажных коллекторов. Некоторое время спустя область использования зондов значительно расширилась и появились зонды различных размеров, с разными параметрами и временем непрерывной, автономной работы.
Зонды самого маленького размера, соединенные с гибким стержнем, имеют диаметр лишь 8 мм и могут быть использованы для трассировки труб и дренажных коллекторов диаметром 25 мм, расположенных на глубине до 1,5 м. Зонды большого размера диаметром 64 мм могут применяться для локации глубоких канализационных и дренажных коллекторов, расположенных на глубине до 15 м.
Существующие в настоящее время зонды могут быть использованы для трассировки практически любых канализационных и дренажных коллекторов.
Зонды обеспечивают сигнал, достаточный для локации, даже из асбоцементных или бетонных труб с металлической арматурой. Очевидно, что диапазон локации может быть сужен для определения достаточности сигнала на отдельном участке трассируемой трубы, расположенном на определенной глубине.
Зонд не будет передавать сигнал через стальные пластины или крышки колодцев.
Известен ряд различных способов проводки зонда в трубах.
Выполняйте стандартные процедуры для трассировки зонда. При этом необходимо помнить, что зонд может находиться не в центре коллектора, когда положение зонда точно определено.
Выполняйте стандартные процедуры для измерения глубины зонда. Глубина верхней части коллектора будет меньше, чем расстояние до зонда, который может плыть или лежать на дне коллектора.
Место закупорки или аварии канализационного коллектора может быть определено с поверхности земли. Повреждение коллектора будет препятствовать перемещению зонда.
Крышки колодцев часто могут быть "потеряны" под грунтом или асфальтовым покрытием. Поиск их имеет большое значения для обеспечения доступа к коллекторам.
Используйте металлоискатели (локаторы металлических крышек) для поиска "потерянных" люков или крышек. Время поиска может быть в значительной степени снижено, если известно примерное местонахождение крышки. Результаты трассировки зонда в коллекторе определяют область поиска. Вероятнее всего крышка находится там, где сигнал зонда исчезает — т.е. под крышкой или металлической пластиной.

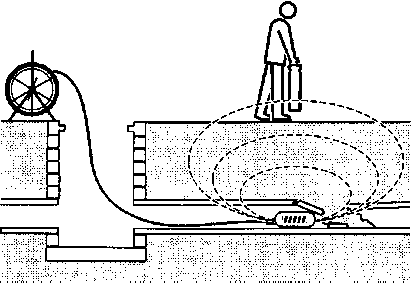

Цель использования таких устройств (камер наблюдения) — получение необходимой информации о состоянии коллекторов и каналов. Определение положения этих устройств с поверхности земли расширяет объем получаемой информации.
В ситуациях, требующих проведения ремонтных работ, положение устройства для обследования коллекторов может быть отмечено на поверхности земли путем установки соответствующих указателей.

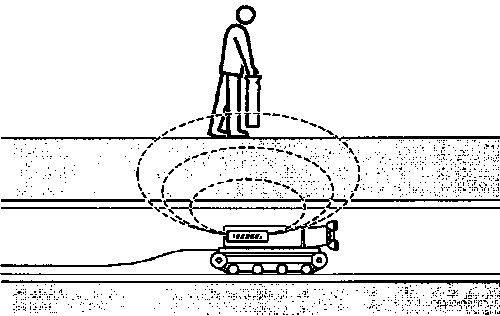

В таких системах некоторых производителей зонд устанавливается внутри корпуса устройства для обследования коллекторов, а его питание осуществляется от существующей сети питания.
Зонд также может быть установлен внутри таких устройств, имеющих большие размеры. Кроме того, зонд с автономным батарейным источником питания может быть установлен снаружи корпуса устройства для обследования коллекторов.
Диапазон локации может уменьшиться, если зонд установлен внутри корпуса такого устройства. Проверьте соответствие диапазона локации с учетом расположения зонда внутри корпуса устройства конкретной практической задаче.
В любом случае, процедура контроля перемещения устройства и определения его положения та же самая, как и при локации и трассировке зонда.
