9.5 Контроль потенциала в земле

Для определения потенциала в земле по длине подозреваемой линии с помощью приемника могут быть использованы зонды, которые контактируют с землей.

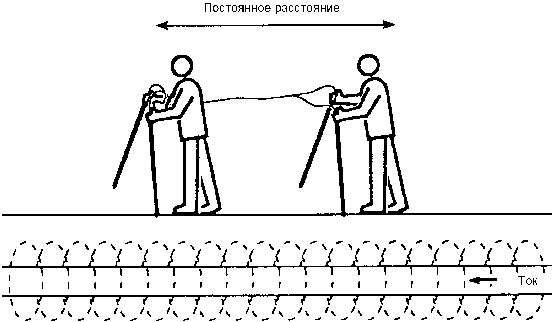

Детектирование потенциала в земле выполняется с помощью четырех зондов, подключенных к приемнику. При перемещении зондов (при постоянном расстоянии между ними) над подземной линией и обеспечении их контакта с землей в двух точках наблюдается постоянное падение напряжения.

Любой дефект изоляции подземной линии приведет к распространению тока с трубы на землю и, соответственно, появлению высокого потенциала в земле. Это будет отражаться в высоких показаниях приемника, как только любой из зондов окажется над точкой повреждения.

2.3

Процедура контроля потенциала

Введите сигнал генератора, выполнив надежное соединение с землей.

Процедуру определения потенциала проводят два оператора, которые располагаются непосредственно над трубопроводом. Контрольные провода должны быть присоединены к зондам, находящимся в контакте с землей, а провод между, определяющий расстояния между ними, должен находиться в достаточно натянутом состоянии.

Приемник обычно находится у ведущего оператора. При этом, может быть необходимо локализовать линию и отметить положение ее участков, если это не сделано ранее.

Обеспечивая надежный контакт зондов с землей, установите чувствительность приемника на уровне примерно 25% от полной шкалы.

Далее операторы перемещаются вдоль линии один за другим, сохраняя все время, по крайней мере, контакт с землей двух зондов.

В процессе контроля приемник дает непрерывный отклик, который постепенно уменьшается, что может потребовать изменения величины его чувствительности.

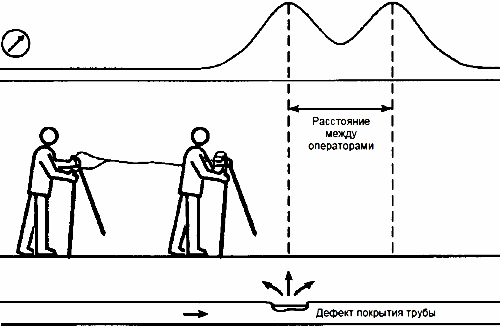

Дефект изоляции трубопровода приведет к увеличению отклика, который будет отмечен как пик, когда один из операторов пересечет месторасположение повреждения, и как нулевой отклик, когда оба оператора будут находиться за местом повреждения

Точное положение повреждения определяют при перемещении зондов на небольшие расстояния, стараясь все время получать максимально возможные показания.

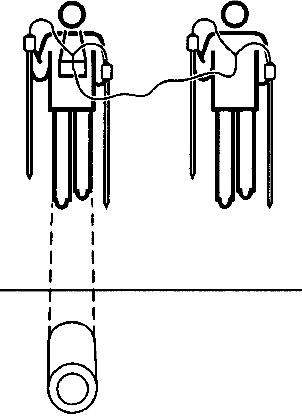

Точное определение положение повреждения может быть выполнено легче, если операторы изменят свое положение таким образом, чтобы ведущий оператор находился над трубой, а другой с одной из ее сторон.
