Убедитесь в том, что генератор и пользователь защищены от воздействия напряжения 500 В (эффективное значение) переменного тока до частоты 60 Гц, перед использованием соединителя для подключения к кабелям под напряжением в низковольтных системах. Соблюдайте все правила и процедуры безопасного проведения работ.
Соединитель для кабелей под напряжением является дополнительной принадлежностью локатора и предназначен для ввода сигнала генератора в кабель, находящийся под напряжением. Он может использоваться квалифицированным персоналом, имеющим сертификат для работы с кабелями, находящимися под напряжением.
Вставьте один конец кабеля соединителя в генератор. Зажим красного цвета присоединяется к проводнику, находящемуся под напряжением, а зажим черного цвета — к нейтрали или заземлению, соответственно. Изменение тона генератора или показаний на его дисплее будут свидетельствовать о выполнении соединения.
Трассировка и идентификация кабелей в помещениях: присоедините красный зажим к соответствующему проводу в клеммной коробке. Если необходимо, то удалите предохранитель. Присоедините черный зажим к независимой точке заземления вне клеммной коробки.
Трассировка кабелей уличного освещения: присоедините красный зажим ко входящему кабелю, находящемуся под напряжением. Присоедините черный зажим к столбу освещению, если он выполнен из металла, или к независимой точке заземления.
Соединитель для кабелей, находящихся под напряжением, подобным образом может использоваться для ввода сигнала непосредственно в кабели через низковольтные изоляторы, блоки предохранителей и т.п. на промышленных объектах.

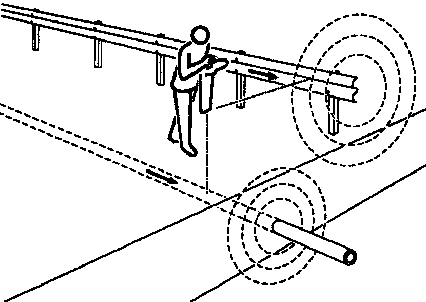

Большинство основных автомагистралей имеют металлическое ограждение или защитный брус, под которыми расположены подземные линии.
Точная локация линий в этих случаях часто затруднена, так как защитное ограждение может излучать более сильный сигнал, чем определяемая линия. Это обусловлено тем, что ток обычно распространяется через металлическое ограждение, которое имеет низкое сопротивление. Близость металлического ограждения к локатору часто является причиной серьезных ошибок локации.
Приемник с одной горизонтальной антенной необходимо расположить прямо над линией на такой же высоте, на которой находится металлический брус.
Приемник с двойной антенной может быть необходимо располагать выше, для исключения нулевого отклика из- за взаимодействия с металлическим ограждением. Приемлемая высота может быть определена только опытным путем; постарайтесь исключить сигнал от металлического ограждения, определив его опытным путем с более удаленной стороны от линии.
