10.4 Локация утечек воды в пластиковых трубах

Традиционные акустические методы локации утечек часто не эффективны при поиске утечек в пластиковых трубах особенно, если они расположены в мягком грунте или песке. Это обусловлено поглощением звуковых колебаний или небольшим уровнем сигнала при больших утечках из- за насыщенного влагой грунта, который практически не выходит на поверхность.

Утечки могут быть определены путем использования зонда в качестве поршня в трубе и последующим наблюдением за его перемещением с поверхности земли.

Выберите зонд с соответствующими параметрами для вставки в трубу.

Убедитесь в том, что зонд чистый, а его размеры приемлемы для вставки в служебное отверстие в водопроводе. Покройте его пенопластом для обеспечения плотной посадки в трубе. Используя трубу такого же размера, убедитесь в том, что зонд с покрытием перемещается свободно и одновременно действует как поршень.

Вставьте покрытый пенопластом зонд в трубу, который будут действовать как поршень.

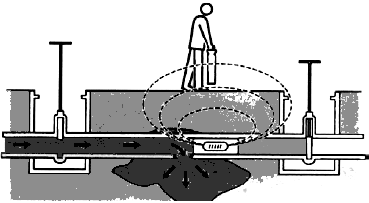

Закройте клапан ниже по течению обследуемого участка и откройте клапан, расположенный выше по течению. Покрытый пенопластом зонд будет перемещаться по трубе и остановится в точке утечки.

Удерживайте приемник непосредственно над зондом по мере его продвижения по трубе, сохраняя достаточный уровень отклика. При этом может быть необходимо открыть клапан, находящийся ниже по течению, для перемещения "поршня". Если зонд двигается слишком быстро, то необходимо прикрыть клапан, расположенный выше по течению, для снижения расхода.

"Поршень" остановится как только приблизится к месту утечки. Или он может продолжать движение с очень маленькой скоростью, если размер утечки невелик; при этом изменение скорости перемещения зонда может быть легко проконтролировано.

Необходимое положение клапанов может быть легко определено, если вблизи клапана, находящего выше по течению, установлен расходомер.

Установите расход, который обеспечивает удобную скорость контроля за перемещением зонда и установите клапаны в соответствующее положение. Расход должен возрастать при прохождении зондом места утечки. Это позволяет подтвердить тот факт, что зонд остановился, так как не будет больше препятствия для утечки воды из трубы.

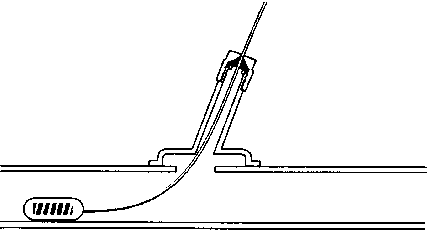

Покрытый пенопластом зонд небольшого размера может быть вставлен в трубу через пожарный гидрант или клапан при снятой крышке.

10.5 Локация клапанных колодцев

Клапанные колодцы могут быть легко "потеряны" под слоем нового асфальтового покрытия или растительности. Очень важно определить местонахождение этих "потерянных" колодцев для обеспечения доступа к клапанам при отключении или регулировании участков систем водоснабжения.

Для локации "потерянных" колодцев используются два способа:

Использование металлоискателя для определения положения металлических крышек колодцев.

Применение магнитометров для локации хвостовиков клапанов в колодцах.

Обзор темы металлоискатели → Всё о металлоискателях и металлодетекторах

2.9

Металлоискатели (локаторы металлических крышек) позволяют находить квадратные крышки клапанных колодцев размеров 10 см на глубине до 30 см. Пластиковые крышки клапанных колодцев обычно имеют тонкую металлическую основу, положение которой может быть установлено на глубине, составляющей примерно 70% от глубины определения обычных металлических крышек.

Стандартные магнитометры, разработанные главным образом для локации разграничительных знаков, очень эффективны при локации стальных маховиков клапанов. Они позволяют определять хвостовики диаметром 20 мм на глубине до 50 см.

Локация "потерянных" крышек в значительной степени упрощается и проводится более быстро, если выполнена трассировка трубы, что позволяет ограничить область поиска с помощью металлоискателя небольшой зоной вдоль направления трубы.

10.6 Трассировка водопроводных пластиковых труб

Загрязнение воды приводит к незначительному возрастанию ее проводимости и, вследствие этого, довольно частым попыткам трассировки пластиковых водопроводных труб путем ввода сигнала высокой мощности непосредственно в воду помощью индукции или прямого контакта.

Есть небольшое сомнение в том, что малая толика этих попыток удалась. В большинстве известных случаев сигнал генератора передавался на кабель, близлежащий к водопроводной трубе, и распространялся параллельно ей.

Попытка ввода сигнала генератора в поток воды в трубе имеет незначительный шанс на успех при проведении локации.

Если акустические локаторы недоступны, то единственным способом трассировки трубы является ввод в нее зонда с гибким стержнем и локация последующего перемещения зонда с поверхности.
