Глава 10. Локация металлических и пластиковых водопроводных труб

Локация подземных металлических водопроводных труб является одной из основных областей применения электромагнитных локаторов. Локация труб важна не только с точки зрения обеспечения необходимой информацией для исключения возможного ущерба, но и обеспечения помощи при определения положения утечек.

Использование труб небольшого и среднего размера из поливинилхлорида и полиэтилена в настоящее время стало практически нормой в системах водоснабжения, пожаротушения и ирригации. Эта пластиковая труба сама по себе не может быть локализована с помощью электромагнитных локаторов, что привело к разработке новых методов локации подземных пластиковых водопроводных труб.

Разделы
10.1 Локация металлических водопроводных труб
10.2 Локация трассировочных проводов, заглубленных вместе с пластиковыми трубами
10.3 Локация пластиковых водопроводных труб
10.4 Локация утечек воды в пластиковых трубах
10.5 Локация клапанных колодцев
10.6 Трассировка водопроводных пластиковых труб

10.1. Локация металлических водопроводных труб

2

Все основные способы локации применимы для локации подземных металлических труб.

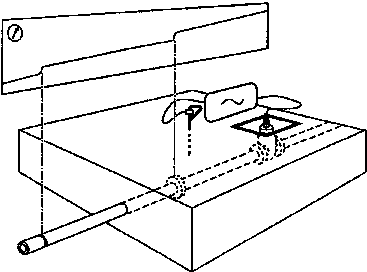

Системы водоснабжения обычно имеют вблизи Т-образных отводов запорную арматуру или клапаны и соответствующие указатели. Частое расположение этих доступных точек обеспечивает простую и эффективную возможность непосредственного ввода сигнала генератора.

Будьте внимательны и осторожны при выполнении локации, так как сигнал может быть наведен в подземные кабели через места их соединения с трубой при выходе из близлежащего строения. Убедитесь в том, что проводится трассировка именно водопроводной трубы, а не силового кабеля.

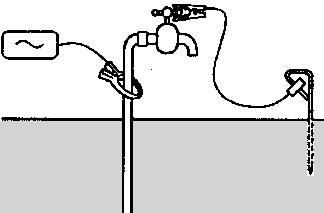

Ввод сигнала генератора в металлическую водопроводную трубу с помощью зажима является весьма эффективным способом. Обеспечьте заземление трубы с любой стороны от зажима.

Часто достаточно трудно выполнить трассировку низкоуглеродистых труб, имеющих высокое сопротивление и изолированные стыки. Трудности возрастают в случае новых труб с антикоррозионным покрытием или труб, имеющих большие участки коррозии из-за длительного времянахождения в земле.

Если высокочастотный сигнал генератора не проходит расстояние больше, чем 2 или 3 стандартных длины трубы, то необходимо увеличить мощность и частоту сигнала более 100 кГц для того, чтобы получить сигнал, детектируемый на расстоянии до двух или трех сотен метров. Остерегайтесь ошибок идентификации, связанных с наведением сигнала в близлежащие линии. Если сигнал наведен в соседнюю линию, то будьте внимательны при трассировке обеих линий. Проверьте корректность идентификации линии путем визуального осмотра объектов, принадлежащих линии, например, крышек клапанных колодцев.

Проблема эффективного ввода сигнала усложняется, если кабель идет параллельно низкоуглеродистых трубе. Основная часть сигнала, при этом, распространяется по кабелю, что не дает возможность детектировать сигнал в трубе. Ввод сигнала путем индукции не эффективен. В связи с этим, единственным способом ввода сигнала, достаточного для трассировки водопроводных труб, является ввод сигнала с двух концов.

2.7.3

Иногда использование метода индукции позволяет исключить влияние ненужного кабеля и локализовать трубу. Для этого необходимо положить генератор на его плоскую сторону так, чтобы ось передающей антенны была расположена вертикально,

10.2 Локация трассировочных проводов пластиковых труб

Заглубление трассировочного провода с пластиковой трубой стало общей практикой. Однако нет стандарта или правил, которые бы гарантировали эффективность локации трассировочного провода.

Визуально определите наличие конца трассировочного провода, конца или отвода для измерительного прибора, клапана, гидранта или конца трубы. Методика трассировки и локации в этом случае подобна той, которая используется при трассировке металлических труб. Будьте внимательны при выполнении работ по выемке грунта, так как трассировочный провод может быть расположен не непосредственно над трубой.

Во многих случаях трассировочный провод прокладывают в траншее и не выводят на поверхность земли. Единственным способом ввода сигнала генератора в этом случае является индукция при частоте свыше 100 кГц, например при 500 кГц. Сигнал такой высокой частоты будет наводиться не только в трассировочный провод, но и в близлежащие линии и металлическую арматуру, находящуюся в земле. Будьте предельно внимательны при трассировке этого сигнала. Убедитесь в том, что приемник не принимает сигнал непосредственно (напрямую) от генератора. При этом может возникнуть необходимость в перемещении приемника на расстояние примерно 30 или 40 метров от генератора. Зондируйте поверхность для поиска сигнала, который может наводиться в другие линии, и проведите трассировку всех линий с наведенным сигналом по направлению от генератора перед идентификацией трассировочного провода над искомой линией.
