Глава 8. Системы газоснабжения: Локация и решение проблем

Область использования электромагнитных локаторов в трубопроводных системах газоснабжения в значительной степени сужается из- за увеличения применения в таких системах полиэтиленовых труб, которыми заменяют стальные трубы.

Даже системы газоснабжения с металлическими трубами представляют достаточно сложную задачу для использования локаторов, несмотря на наличие большого числа встроенных измерительных приборов (счетчиков газа), клапанов или других доступных точек, сравнимых по количеству с системами водоснабжения.

8.1 Трассировка металлических газовых труб
8.2 Трассировка пластиковых газовых труб

8.1 Трассировка металлических газовых труб

Электромагнитные локаторы могут быть использованы для трассировки стальных труб и большинства чугунных труб.

2

Для локации стальных труб применимы стандартные способы локации и трассировки.

Некоторые стальные трубы могут иметь изолированные стыки для предотвращения распространения по трубе блуждающих токов. При локации эти стыки также будут препятствовать прохождению сигнала генератора.

Где это возможно, вводите сигнал генератора вблизи счетчика потребителя газа и выполняйте трассировку по направлению к магистральной трубе.

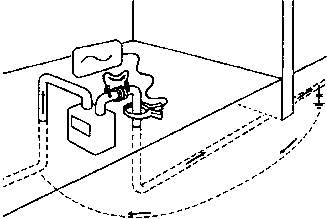

Введите сигнал генератора с помощью зажима вблизи счетчика газа. Убедитесь в том, что все изолированные с помощью прокладок стыки труб имеют перемычки из проволоки, а газовая труба надежно заземлена.

Некоторые системы газоснабжения имеют большое количество точек доступа, которые не могут быть найдены. Определите примерное положение газовой магистрали по имеющейся схеме системы газоснабжения или с использованием другой доступной информации и наведите в нее сигнал с помощью генератора в пределах предполагаемого местонахождения трубы. Проведите трассировку сигнала до точки, где линия может быть точно идентифицирована, например, у клапана или в другой доступной точке, а затем присоедините выход генератора к клапану напрямую или с помощью зажима.

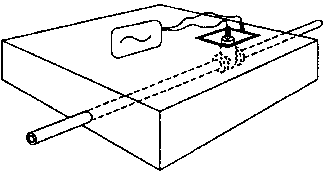

Если труба расположена под автомагистралью или вблизи нее, то подключите выход генератора к клапану, а провод заземления генератора — к металлической раме клапанного колодца.

Проверьте наличие хорошего электрического контакта между зажимом и клапаном. При этом, может быть необходимо очистить место соединения от краски или окалины для обеспечения надежного контакта.

Низкоуглеродистые стальные трубы могут создать проблемы при трассировке и локации. Изолированные фланцы или соединения с помощью муфт могут ограничить или даже препятствовать прохождению сигнала генератора. Высокое содержание железа в старых трубах приводит к их коррозии и, таким образом, труба будет представлять большое сопротивление прохождению сигнала генератора.

2

Старайтесь проводить локацию и трассировку, используя способы локации стальных труб.

Новые трубы из низкоуглеродистой стали могут препятствовать передаче сигнала на расстояние более, чем 2 или 3 участка трубопровода, а некоторых случаях даже одного участка трубопровода. Выполняйте трассировку трубы путем индуцирования сигнала или перемещайте генератор по мере выполнения процедуры поиска в последнюю точку, где сигнал еще определялся.

2.7

Труба может нести значительный сигнал промышленной частоты или радиосигнал, которые позволяют проводить трассировку в пассивном режиме с помощью приемника.

3.13

Если возможно, то используйте низкочастотный зонд и приемник для трассировки трубы. Убедитесь в том, что зонд имеет соответствующий размер для ввода трубу.

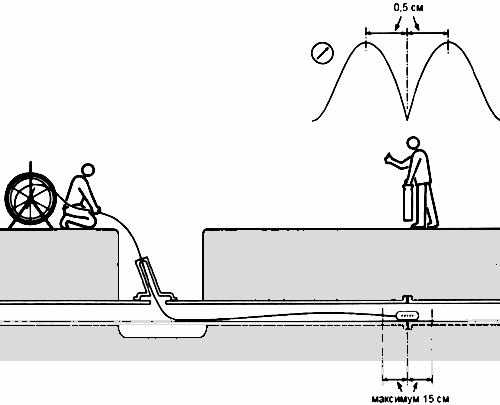

Трассировка труб из низкоуглеродистой стали может выполняться с помощью зондов с частотой > 5 кГц. Сигнал не может быть определен через стенку трубы, но когда зонд размером 15 см находится вблизи стыка труб (с любой стороны), то имеет место пиковый отклик, а непосредственно на местом стыка нулевой отклик.

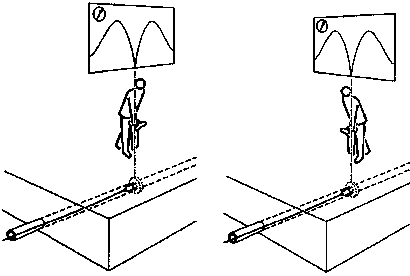

Поверните приемник на 90° относительно направления трубы и определите положение, при котором имеет место второй нулевой отклик. Место стыка труб находится прямо под линией, проведенной через точки, соответствующие нулевым откликам.

При известной длине участков труб зонд может перемещаться в трубопроводе с подобным интервалом для точного определения направления трубопровода.

Этот способ определения положения стыков может быть реализован путем ввода зонда через небольшие просверленные отверстия для ввода анаэробного уплотняющего материала.

8.2 Трассировка пластиковых газовых труб

Множество программ и значительных капитальных вложений направлено на разработку систем локации с поверхности подземных газовых труб из пластика. В частности, разработки, ведущиеся в целом ряде стран, направлены на развитие зондирующих радаров для локации подземных газовых труб из пластика. В результате этого достигнут определенный успех и создано локационное оборудование, предназначенное для использования специалистами. Это оборудование может обеспечить получение достаточной информации о положении и состоянии подземных пластиковых труб в некоторых, но не всех видах грунта.

Использование этого оборудование достаточно дорого, вероятно более дорого, чем выполнение в грунте отверстий для определения трассы трубопровода. Однако, стоимость применения локационного оборудования может быть в значительной степени оправдана, если информация о подземных трубах необходима в зонах большого размера.

Проводка зонда внутри трубы и локация его перемещения является, пожалуй, единственным методом трассировки пластиковых газовых труб.

Устройства для ввода зонда доступны практически для большинства пластиковых труб и позволяют выполнять трассировку, по крайней мере, на расстоянии 100 м в каждую сторону от точки ввода зонда.
