7.2.3 Выбор приемлемой процедуры локации

Определите тип повреждения и кабеля для выбора необходимой процедуры поиска повреждений.

Тип поврежденияТип кабеля
сечениесечениесечениесечениесечениесечениесечениесечение
Экран/земляaaaaaa
Провод/земляb, cb, cb, cb, cb, cb, cb, cb, c
Провод/экранeddd, fde, fa, f
Провод/проводggggg
Провод/экран/земляdd, h, jd, h, jd, h, jd, h, jd, h, j
Экран/нейтральd, ed, ed, ed, e
Плохая изоляция/земляc, lca, k, l
Отсутствие масляной изоляцииaa
Обрыв цепиh, jh, jh, jh, jh, jh, jh, jh, j

Буквы соответствуют процедурам, рассмотренным в следующих параграфах.

7.2.4 Процедуры поиска повреждений

а Повреждение типа экран — земля

Повреждение типа обрыва

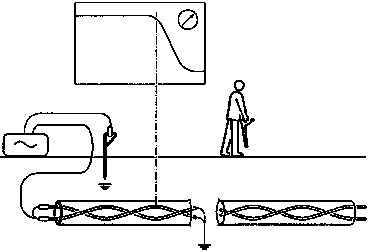

Отсоедините штатные соединения кабеля с землей и изолируйте кабель от земли.

b Повреждение типа провод — земля с низким сопротивлением

Повреждение типа обрыва

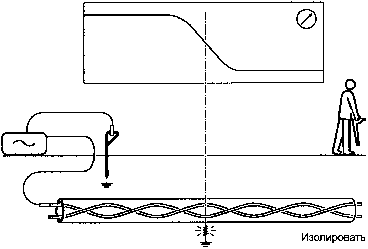

Подключите генератор к одному проводу или, к нескольким проводам, если неисправен весь кабель и он находится в контакте с землей.

Изолируйте кабель от земли.

с Повреждение типа провод — земля с высоким сопротивлением

Повреждение типа провод — земля

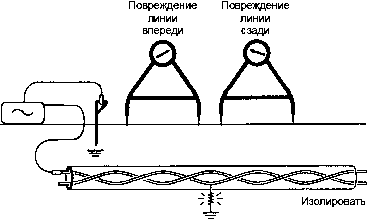

Если провода кабеля, нейтраль, экран и элементы заземления изолированы, а кабель имеет слой пластиковой изоляции, то этот тип повреждения может быть локализован с помощью А-рамки.

d Повреждения типа: провод — экран, провод/экран/земля, экран — нейтраль

Повреждения провод — экран, провод/экран/земля, экран — нейтраль

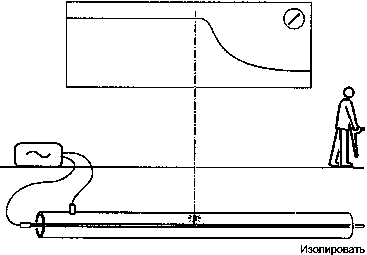

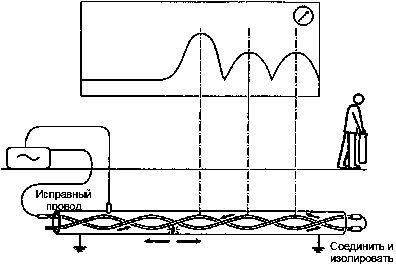

Изолируйте экран кабеля от земли. Удерживайте приемник плоской стороной параллельно кабелю.

е Повреждения типа: провод — экран, экран — нейтраль

Повреждения провод — экран, экран — нейтраль

Изолируйте экран кабеля от земли.

f Повреждение типа провод — экран Повреждение провод — экран

Неисправности армированных (с помощью ленты или стальной проволоки) кабелей могут быть связаны с контактом между проводом кабеля и армировкой/экраном, возникающим из- за повреждения внутренней изоляции.

Кабель, как правило, хорошо заземлен по длине, если изоляция его армировки не соответствует необходимым требованиям.

Приемник с А-рамкой, используемый на поверхности земли, не будет определять направление тока в земле.

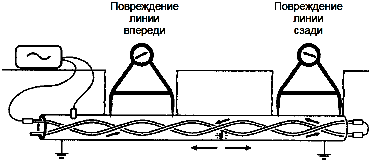

Однако, А-рамка может обеспечить получение необходимой информации, если положение кабеля определено и он идентифицирован. Тогда при установке острых концов ножек А-рамки на армировку кабеля ее показывающий прибор будет указывать направление расположения повреждения. Это поможет предотвратить нежелательную обрезку кабеля и сократить время тестирования.

g Повреждение типа провод — провод

Повреждение провод — провод

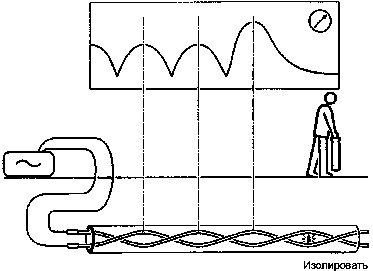

Изолировать кабель и присоединить выход генератора к неисправным проводам.

h Повреждение типа обрыв цепи

Повреждение обрыв цепи

Стандартный локатор может быть использован для локации повреждения с низким сопротивлением, если обеспечить в этом месте заземление.

j Повреждения типа: обрыв цепи, провод/экран/земля

Повреждение обрыв цепи

А-рамка может быть использована для локации повреждений с высоким сопротивлением, если обеспечить в этих точках заземление.

k Повреждение типа плохая изоляция

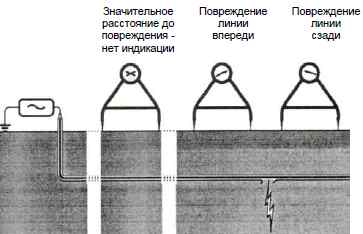

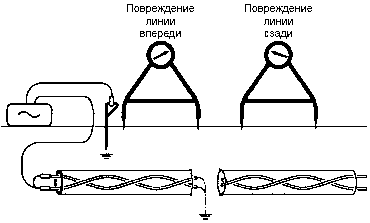

Для поиска повреждений такого типа может быть использована А-рамка. Применима для кабелей с одним проводом или 3 — мя проводами без экрана. Отсоедините кабель от всех точек заземления, присоедините выход генератора к проводу или экрану и используйте процедуру поиска неисправности типа — повреждение защитной оболочки как в пунктах a или с.

l Повреждение типа плохая изоляция на землю в подземных линиях питания освещения взлетно — посадочной полосы

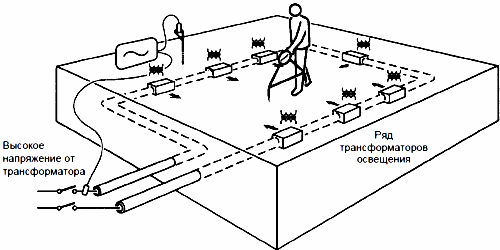

В системах освещения аэропортов обычно используется один кабель, который подает питание к ряду трансформаторов, которые питают лампы освещения взлетно — посадочной полосы. Таким образом, большое количество ламп освещения/трансформаторов получают питание от одной кабельной петли.

Кабельная петля может быть отсоединена от источника высокого напряжения с помощью коммутирующего устройства. Присоедините генератор ко входящему или выходящему концу петли, оставив другой конец кабеля свободным. Выберите независимую точку заземления вне сооружений: не используйте точки заземления сооружений. Для поиска повреждений используйте обычным образом приемник с А-рамкой.

Повреждение плохая изоляция
