От А до Я локации и поиска повреждений подземных кабелей и труб для начинающих и специалистов.
Radiodetection Corporation и Radiodetection Limited, 1994. Авторизованный перевод ЗАО “ПЕРГАМ”, 1999

3.12 Использование А-рамки для локации повреждений оболочки кабелей

шапочка
1.7.6

А-рамка является достаточно простым устройством для локации повреждений изоляции сопротивлением до 2 МОм в силовых и телекоммуникационных кабелях.

Как правило, А-рамка входит как дополнительная принадлежность в локационный комплект и представляет собой антенну, которая подключается к приемнику. А-рамки некоторых производителей локаторов имеют встроенный электронный блок обработки сигналов и показывающий прибор.

Для обеспечение приемлемого для А-рамки сигнала необходимо в комплекте иметь генератор для ввода сигнала в линию.

А-рамка позволяет локализовать повреждения оболочки кабелей, которые находятся в прямом контакте с грунтом. Она не может быть использована для определения повреждений кабелей в трубах, отдельных проводов кабелей или армированных кабелей.

3.12.1 Определите положение и длину обследуемого участка кабеля используя обычный локатор. Отмечайте направление трассы кабеля каждые два или три метра.

3.12.2 Отключите заземление с обоих концов обследуемого кабеля. При этом, кабель будет изолирован от грунта и единственной точкой утечки сигнала в землю будет место повреждения его оболочки. Подключите напрямую генератор сигналов к экрану кабеля, используя удаленную точку заземления генератора.

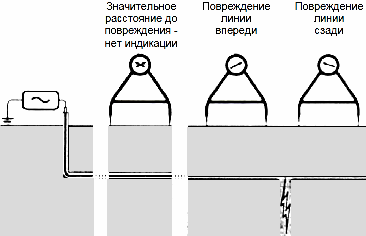

3.12.3 Перемещайтесь с А-рамкой, подключенной к приемнику, по трассе кабеля. Вставляйте заостренные штыри А-рамки через каждые два или три метра в землю. Показания дисплея будут указывать направление "вперед" или "назад", либо будет наблюдаться А-рамка для локации повреждений оболочки кабелей

флуктуация показаний. Флуктуация показаний указывает на то, что поиск необходимо проводить впереди или сзади, а А-рамка расположена вне области места повреждения. Необходимо продолжить обследование линии до тех пор, пока не будут получены вполне определенные показания на дисплее — вперед или назад.

А-рамка находится в пределах области повреждения оболочки кабеля, когда показания на дисплее имеют определенный знак, т.е. указывают вперед или назад. Перемещайте А-рамку в направлении, указанном на дисплее — вперед или назад, располагая ее над кабелем и параллельно ему. Вставляйте заостренные штыри А-рамки в землю через каждый метр до тех пор, пока показания индикатора не изменятся на обратные.

3.12.4 Вернитесь назад по трассе кабеля на один метр от точки, где показания индикатора изменились на обратные, и установите А-рамку поперек кабеля на расстоянии примерно один дюйм (25,4 мм) от него. Когда А-рамка будет находиться прямо на местом повреждения кабеля, показания дисплея изменятся на обратные и укажут противоположенное направление.

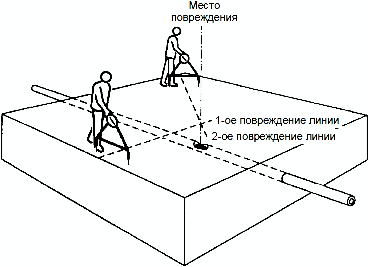

3.12.5 Проверьте точность определения места повреждения путем установки одного из штырей А-рамки прямо над местом повреждения, а другую ножку А-рамки перемещайте по окружности, вставляя ее в землю через каждые 60°. При этом индикатор должен всегда указывать направление к ножке А-рамки, расположенной над местом повреждения.

3.12.6 С помощью А-рамки может быть определен ряд повреждений линии в зависимости от величины сопротивления этих повреждений. Однако, при этом может быть необходимо выполнить ремонт повреждения с низким сопротивлением до того, как продолжать локацию других повреждений линии.

Использование А-рамки это одна из разновидностей контактного метода поиска повреждений использовавшегося и ранее (например ИМПИ-3). Метод описан на странице → Контактный метод. Поиск повреждения кабеля штырями

Продолжайте локацию вдоль трассы кабеля, вставляя штыри А-рамки в землю с интервалом не более 2 — х метров. При удалении из области первого повреждения показания индикатора снова будут флуктуировать, а затем по мере приближения ко второму повреждению вновь будут иметь вполне определенный знак, указывающий направление к нему.

Зачастую возможно оценить относительную величину повреждения кабеля. Повторите поиск повреждения с помощью А-рамки параллельно трассе кабеля и на расстоянии 2 — 5 метров от него. Показания индикатора для повреждений, имеющих среднюю и высокую величину сопротивления, являются функцией расстояния от кабеля.

3.12.7 Убедитесь в том что кабель после определения повреждения с помощью А-рамки отремонтирован: тогда появится возможность локализации других повреждений кабеля, которые были скрыты повреждениями с низким сопротивлением. А-рамка поиск повреждений кабелей

3.12.8 Если кабель расположен под дорожным покрытием или бетоном, то для использования А-рамки необходимо увлажнить обследуемую поверхность или прикрепить к штырям рамки влажный пористый материал.

Более практичный способ заключается в локализации и маркировке линии, расположенной под дорожным покрытием, и последующим использованием А-рамки на траявяном покрытии или мягком грунте параллельно искомому кабелю. Процедура поиска поврежений с помощью Арамки может быть использована в большинстве случаев, но не для локализации повреждений с очень большой величиной сопротивления.

В этом случае, используйте приемник для определения места повреждения. Расположите приемник как можно ближе к повреждению и затем поворачивайте его, отмечая отклик, до тех пор, пока приемник не будет направлен так, чтобы его небольшой поворот приводил к изменению показаний прибора на обратные. Линия, проходящая посередине между двумя штырями будет указывать на место повреждения.

Повторите эти операции в одной или двух точках. Место повреждения точка пересечения линий, проведенных указанные выше образом.

3.13 Локация зондов в металлических трубах

Изначально зонды были разработаны для трассировки неметаллических труб и дренажных коллекторов. Выбор частоты зондов был обусловлен требованием создания небольших и прочных устройств с максимально возможным диапазоном локации и временем работы батарей питания. Эта частота является слишком высокой для проникновения через металлический экран, которым, по существу, является труба.

В настоящее время разработаны низкочастотные зонды и соответствующие приемники для трассировки железных труб.

Эффективность локации зондов в металлических трубах зависит от материала трубы, толщины стенки и ее диаметра.

Опыт показал, что диапазон локации в пределах 3 м может получен при использовании зондов небольшого размера (около 10 см длиной и диаметром 4 см) в обычных трубах из литейного чугуна диаметром 15 см.

Диапазон локации возрастает при увеличении размеров зонда и мощности сигнала.

Диапазон локации в значительной степени зависит от диаметра трубы и расстояния от зонда до стенки трубы.

Диапазон локации зондов существенно уменьшается в трубах из ковкого чугуна и еще больше снижается в стальных трубах.

Проверьте соответствие частот приемника и зонда. Перед трассировкой подземной трубы убедитесь в совпадении диапазонов локации зонда и приемника путем локации зонда в трубе примерно такой же длины на поверхности земли.

Заметим, что время работы батареи питания низкочастотных зондов в процессе работы уменьшается очень быстро. Поэтому убедитесь в том, что емкость батареи достаточна для завершения процедуры трассировки.

стрелка
2.8

Процедура локации в этом случае аналогична той, которая используется при трассировке неметаллических труб или коллекторов.

От А до Я локации и поиска повреждений подземных кабелей и труб для начинающих и специалистов.
Авторизованный перевод ЗАО “ПЕРГАМ”, 1999
