Необходимо определить тип кабелей, используемых для уличного освещения, прежде, чем выбрать приемлемую процедуру поиска повреждения.
Ввод кабеля в мачты или столбы уличного освещения может осуществляться последовательно (петлеобразно) или с использованием Т-образных ответвлений. В первом случае в мачту или столб входит несколько кабелей, а во втором — только один кабель. При этом, также может быть комбинированный ввод кабелей, если предшествующий участок кабеля поврежден или заменен.
Процедура поиска
Используйте локатор для локализации и маркировки системы кабелей.
Отсоедините и проведите тестирование системы для определения поврежденного участка кабеля.
Изолируйте кабель с обоих концов в системе с последовательным вводом кабелей и изолируйте каждое ответвление кабеля в системе с Т-образным вводом. Отсоедините заземление поврежденного кабеля с обоих концов, а также любого другого кабеля, присоединенного в той же точке, для того исключить возможность обратного прохождения сигнала от генератора.
Проведите тестирование кабеля для контроля отсутствия повреждений типа провод-земля или экран-земля, которые могут быть найдены с помощью А-рамки.

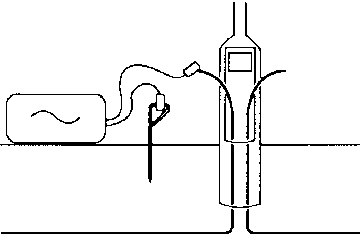

Подключите выход генератора к одному из концов кабеля и локализуйте повреждение с использованием А-рамки. Проверьте кабель с другого конца, что позволит вывить наличие других повреждений.

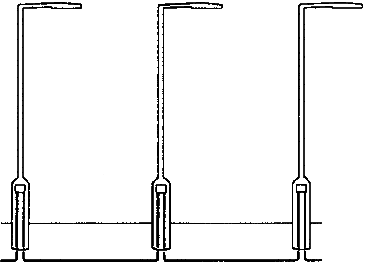

Петлеобразный ввод

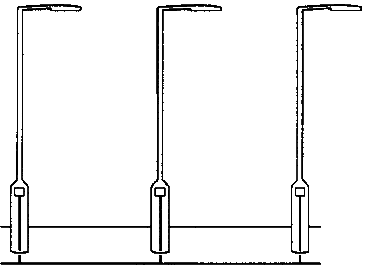

Т — образный ввод
