3.4 Ввод сигнала генератора, обеспечивающий максимальное расстояние трассировки

шапочка
2.7.2

Различные факторы влияют на максимальную величину расстояния трассировки линии. При прохождении тока через линию происходит постепенное ослабление уровня сигнала по мере увеличения расстояния до генератора. В связи с этим, необходимо вводить сигнал в линию наиболее эффективным способом.

Ввод сигнала генератора

3.4.1 Двойное концевое соединение, при котором кабели генератора подключаются к обоим концам линии, является наиболее эффективным способом ввода сигнала.

Другое преимущество подключения генератора к двум точкам линии — ввод сигнала таким образом, что генератор имеет максимальный выход.

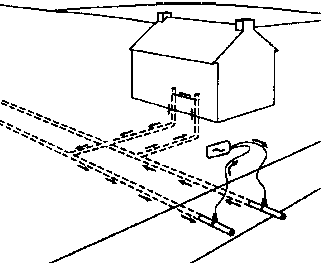

Иногда эффективное подключение к двум точкам может быть получено на очень больших расстояниях путем ввода сигнала в две, сходящиеся в одной точке линии. Например, две линии, скажем газовая и водопроводная, идущие почти параллельно до ввода в здание, где они имеют общее соединение.

Подключение к обоим линиям будет гарантировать высокий уровень сигнала на значительном расстоянии. При трассировке должно быть обращено особое внимание на корректность идентификации этих линий.

3.4.2 Повышение качества соединений с "землей" позволит увеличить значение вводимого тока и, таким образом, диапазон трассировки. Качество этих соединений может быть улучшено путем тщательной установки стержня заземления во влажный грунт, забивки длинного медного стержня в землю или присоединением к существующим металлическим конструкциям заземления, с которыми нет соединения других труб или кабелей.

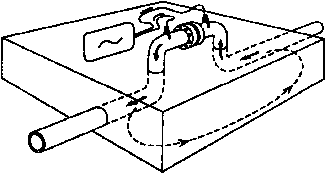

Закорачивание изолирующего фланца

3.4.3 Наилучшее заземление может обеспечить сама линия. Это может быть использовано только в такой ситуации, когда линия имеет изолированный участок, эффективно разделяющий ее на два проводника. Например, когда длинная трубопроводная линия имеет изолирующий фланец, то ввод сигнала генератора с помощью зажимов с любой стороны от стыка обеспечит наилучшее качество сигнала.

На сайте страница → Подключение генератора кабелеискателя

3.4.4 При подключении генератора к одной точке линии (второй вывод генератора подключается к стержню заземления) вводимый ток будет распространяться в обоих направлениях линии, если подключение выполнено ближе к середине линии, а не ее концу. Сигнал может быть удвоен, если есть возможность отсоединить линию в нежелательном направлении.

3.4.5 Индукция должна быть исключена. Это неэффективный способ ввода сигнала, так как большая часть мощности генератора рассеивается в земле или грунте.
