3.7 Измерение тока в определяемой линии

шапочка
2.5.3

уровень сигнала

Измерение величины тока в линии помогает подтвердить корректность идентификации линии и обеспечивает информацию о состоянии изоляции кабеля или покрытия трубы.

Функция измерения тока является стандартной в некоторых типах локаторов или дополнительной опций в других.

3.7.1 Особенности и преимущества

Измерение тока в линии

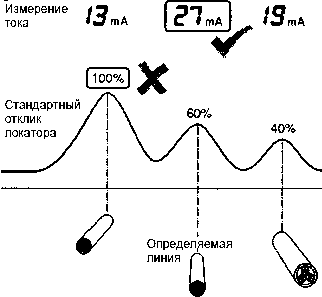

Измерение тока в определяемой линии помогает подтвердить корректность ее идентификации. В зонах, насыщенных коммуникациями, локатор иногда определяет наиболее сильный сигнал от близлежащей линии, на которую также распространяется сигнал от генератора. Это может быть обусловлено тем, что эта линия лежит ближе к поверхности земли. В отличии от линии с высоким значением сигнала, линия с большой величиной тока, как правило, является определяемой линией, в которую вводится сигнал от генератора.

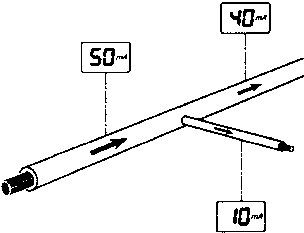

Измерение тока дает полезную информацию о положении тройников или отводов. Значение тока, измеренного после тройника, позволяет определить основную линию, которая проводит больший ток.

Измерение тока в линии

Измерение тока в линии

3.7.2 Принцип

Принцип измерение тока в кабеле

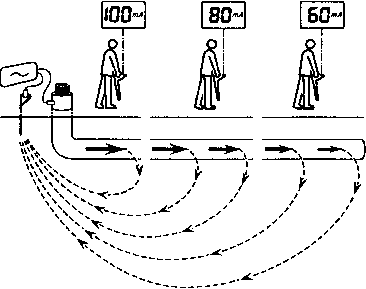

Сигнал генератора или ток вводится в определяемую линию и величина этого тока снижается по мере удаления от генератора. Эта скорость уменьшения или ослабление тока зависит от типа линии и состояния грунта.

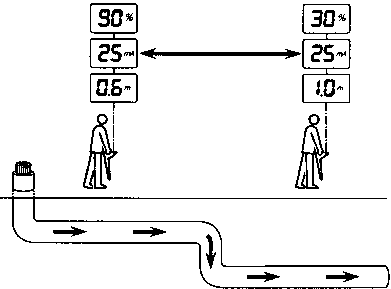

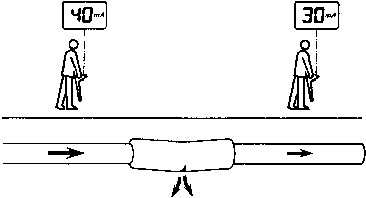

Вне зависимости от типа линии, величина ослабления должна оставаться постоянной при отсутствии случайных выбросов и изменений. Любое внезапное или резкое изменение тока указывает на какие-то изменения в линии или в окружающих условиях.

Принцип измерение тока в кабеле

3.7.3 Ввод сигнала генератора

Сигнал генератора может быть введен в определяемую линию путем прямого подсоединения генератора, с помощью зажимов или путем индукции — точно такими же способами, как вводится сигнал генератора при трассировке линий.

3.7.4 Измерение тока

шапочка
2.5.3

Определите положение линии и подтвердите точность его определения путем сравнения положений максимального и нулевого откликов. Убедитесь в том, приемник расположен прямо над линией в вертикальном положении и под прямым углом к ней.

Переключите приемник в режим измерения тока и величина тока в мА будет отображена на показывающем приборе приемника.

Сигнал от близлежащей линии может привести к снижению точности измерения. Если в обследуемой области показания не надежны, то проверьте наличие в ней других линий, находящихся вблизи определяемой и излучающих сигнал. Если другие сигналы являются причиной помех, то необходимо провести измерение тока в другой точке линии.

В режиме измерения тока необходимо использовать обе антенны приемника, а дополнительные антенны — антенна-зажим или стетоскоп не могут применяться для этой цели.
