3.2. Установка параметров генераторов

3.2.1 Согласование импедансов

Все маломощные генераторы имеют функцию согласования импедансов для обеспечения наиболее эффективного использования доступной мощности. Где это возможно, используйте небольшие значения импеданса для сохранения мощности. Увеличивайте значения импеданса, если требуется более мощный сигнал для трассировки линии.

В некоторых генераторах функция согласования импедансов выполняется автоматически.

3.2.2 Выбор частоты

Зачастую трудно определить частоту, наиболее приемлемую для конкретной практической задачи локации. В данной книге рекомендации по выбору частоты даны на рисунках при описании каждого применения локаторов. Накопленный опыт, а также метод проб и ошибок единственные пути определения необходимой частоты, если рекомендации по ее выбору носят общий характер.

Современные генераторы обычно обеспечивают возможность одновременного ввода в линию двух или более сигналов различной частоты. Это позволяет использовать приемник для локации линии на каждой из частот последовательно. При этом, появляется возможность выбора частоты, наиболее приемлемой для локации определяемой линии.

Генератор должен быть отключен от многочастотного режима для того, чтобы при выбранной частоте получить полную мощность.

3.3 Взаимодействие сигналов

Нежелательное взаимодействие сигнала определяемой линии с близлежащими линиями является одной наиболее распространенных проблем локации. Это приводит либо к ошибкам определения положения и глубины залегания определяемой линии, или к ошибочности маркировки линии. В большинстве ситуаций практически невозможно исключить определенный уровень взаимодействия. Однако, существует ряд способов, которые позволяют внимательному пользователю снизить это взаимодействие и увеличить надежность локации.

Исключите ввод сигнала путем индукции. Взаимодействие сигнала может происходить с несколькими линиями непосредственно в точке ввода. Используйте сигнальный зажим, где это возможно.

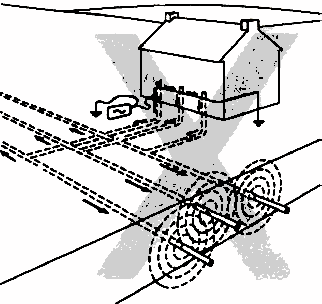

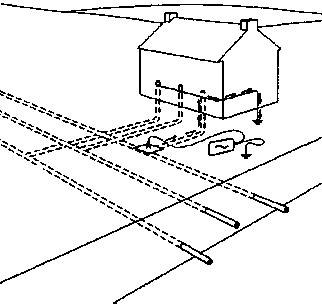

Идентифицируйте точки, где линии могут быть соединены вмести или находиться в плотном контакте. Выполняйте локацию по направлению к этим точкам, а не от них. Например, если газовые и водопроводные трубы объединены в пределах здания, то предпочтительным является ввод сигнала в клапаны или другие доступные точки вне здания, а не внутри него.

Снизьте взаимодействие с параллельной линией, используя сигнал низкой частоты, где это возможно.

Используйте подключение генератора к двум точкам линии, если это возможно. Выбирайте точку ввода сигнала, где линия расположена вдали от других линий — в зонах, ненасыщенных различными коммуникациями.

Когда генератор подключается к одной точке определяемой линии (второй вывод генератора подключается к стержню заземления), то устанавливайте стержень заземления как можно дальше от определяемой и других подземных линий.

Исключите использование существующих (штатных) структур для выполнения заземления, так как другие подземные линии могут быть соединены с ними.

Плохой контакт с "землей" или просто лежащий на поверхности провод заземления под прямым углом к линии могут очень быстро привести к взаимодействию с другими линиями, в отличие от хорошего контакта с землей, который при трассировке на большие расстояния не требуется.
