3. Отклонения трассировки из-за искажения поля

Ток звуковой частоты в отдельном подземном кабеле не ограничен оболочкой. Линии напряжённости электромагнитного поля расширяется концентрически вокруг центра кабеля. Следовательно, геометрический центр этого поля находится на оси кабеля. То же самое происходит, если электрический ток протекает по экрану кабеля. Только точно концентрическое поле приводит к точной трассировке кабеля методом минимума или максимума, а так же или к определению глубины залегания.

В случае перегрузок кабелей или линий, многочисленные поля образованные параллельными токами, протекающими также и в противоположном направлении. Они создают искажения концентрического поля. Интенсивность и форма результирующего поля зависят от направления и значения текущих токов с одной стороны, и на расстоянии соответствующих центров полей с другой.

С идеальным случаем, где ток в сконцентрированной форме протекает только по кабелю, и в нём же будет находиться центр токов текущих через землю, возможен только в открытом поле. В этом случае наблюдается высокая точность трассировки. В городских же условиях всегда нужно считаться с параллельными линиями и кабелями, через которые протекает часть обратных токов.

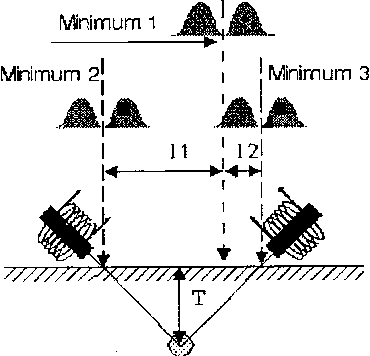

Рисунок 11. Измерение глубины на эллиптических полях

То есть искажения поля можно устранить, вынуждая обратный ток течь по нужному пути. Искажения поля могут произойти в случаях, когда соседние кабеля или линии непреднамеренно связаны. В большинстве случаев это - индуктивная связь, посредством чего степень связи определена формулой (4). Кроме силы тока "i" и частоты "f" все значения в ней постоянны, то есть возможность сокращения нежелательной связи с применением более низких частот. При частоте 480 Гц, например, текущий ток, наводится на параллельным кабелем в 20 раз меньше, чем при частоте 10 кГц.

Для многокатушечных приёмников
из другой книги → Определение
точного положения с помощью
прецизионного локатора

Ошибочные измерения, вызванные искажениями поля, могут быть замечены способом, который, например изображён на рисунке 11, здесь силовые линии поля смещены в сторону. Боковое смещение заметно там, где трасса измерена методом минимума, т.е. в точке, где линии поля смещают ось катушки-датчика установленного под углом 90°. Если измерение глубины будет выполнено в этой точке, то длинна значений и L₁ и L₂ будут отличаться, минимумы отмечены там, где силовые линии перпендикулярны поисковой катушке.

Следовательно, измерение глубины также можно использовать для проверки трассы, Только с равенством значений и L₁ и L₂ к минимуму трассы кабеля, трассировка соответствует фактическому залеганию кабеля.

Глубина кабеля с отличающимися значениями в обеих сторонах вычислена формулой (5) следующим образом:

            (5)

Поправочный коэффициент для точного расположения трассы не может быть определен из отличающихся длин L₁ и L₂, так как искажение двух эллиптических полей не известно. В этом случае можно утверждать только то, что фактическая трасса кабеля лежит между минимумом и более длинным из двух расстояний L₁ и L₂

Искажения формы поля, которые также приводят к ошибкам, могут быть обнаружены посредством вертикального перемещения поисковой катушки. В концентрическом (неискажённом) поле минимум сохраняется по вертикали и смещается в случае с искаженного поля. В искажённом поле, трасса может быть определена поперечным движением (рисунок 12).

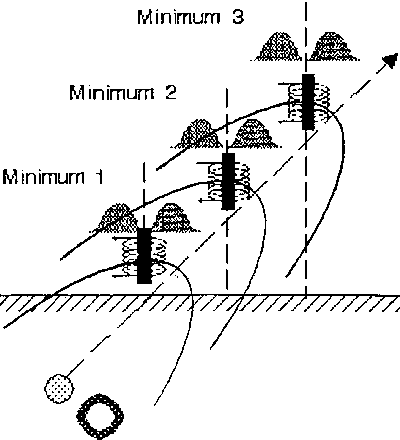

Рисунок 12: Трассировка в искажённом поле

Как показано на рисунке 12, боковое отклонение от фактического залегания кабеля увеличивается с высотой, поисковая катушка проводится по поверхности. Посредством пространственного представления трасса кабеля может быть определена довольно точно.

Во время составления плана кабельной сети трасса кабеля должна многократно проверяться измерением глубины. Области, где боковые длины L₁ и L₂ отличаются, должны отмечаться в плане, чтобы обозначить отклонение или что кабельный участок не может быть трассирован точно.
