1.6.2 Активные и пассивные сигналы

Активный сигнал: — это сигнал, возбуждаемый генератором и введенный в линию так, чтобы его можно было обнаружить и проследить с помощью приемника. Сигнал генератора также может полностью заполнять заданную зону локации, чтобы обеспечить локацию всех линий, расположенных в этой зоне.

Пассивные сигналы: "естественные" сигналы, которые обычно излучают подземные металлические трубы и кабели при частотах 50/60 Гц или очень низких радиочастотах.

Несмотря на существование пассивных сигналов, лучшими с точки зрения локации являются активные сигналы, которые специально вводят в линии для их обнаружения и трассировки.

1.6.3 Ввод активного сигнала

Активный сигнал подается в линию от генератора таким образом, чтобы обеспечить возможность трассировки и локации линии с помощью приемника. Прямое подключение генератора

Прямое подключение: Выход генератора сигналов (напряжение переменного тока) подключается непосредственно к трубопроводу или кабелю в одной из доступных точек, например; к клапану, датчику расходомера или концу проводника. Замыкание цепи осуществляется путем подключения к стержню или другой точке заземления

Индукция: Антенна генератора сигналов, питающаяся напряжением переменного тока, создает магнитное поле, силовые линии которого проходят через ее катушку и охватывают линию.

индуктивное подключение генератора индуктивное подключение генератора

На первом рисунке антенна генератора расположена параллельно линии АВ, ее поле охватывает линию и индуцирует в ней сигнал. При этом нет взаимодействия магнитного поля антенны с линией CD, расположенной перпендикулярно антенне, и, следовательно, нет индуцированного сигнала в этой линии.

Установка индуктораРасположение катушки антенны в горизонтальной плоскости снижает локализацию поля и является полезным для тех практических задач, где необходимо индуцировать сигнал сразу в нескольких линиях. Однако, при этом сигнал не индуцируется в линии, расположенной непосредственно под катушкой.

Установка индуктора на трубе или кабеле: Этот способ, реализующий принцип индукции, дает подобные результаты, что и прямое подключение, но без электрического контакта с линией. В этом случае, выходной сигнал генератора вводится в заданную линию с помощью тороидального магнитного сердечника с зазорами, который закреплен на линии и охватывает ее. Сердечник содержит обмотку, к которой подводится напряжение переменного тока от генератора. Линия, по существу, становится вторичной обмоткой трансформатора и в ней индуцируется мощный сигнал при соответствующем заземлении линии с обоих сторон от индуктора.

1.6.4 Пассивные сигналы

Пассивные сигналы

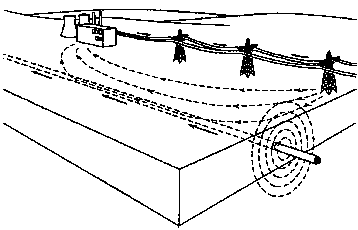

Пассивные сигналы обычно присутствуют в большинстве подземных кабелей и труб. Наглядные примеры — это силовые кабели под нагрузкой, через которые протекает ток. Менее наглядным является тот факт, что в земле (грунте) существует большое количество токов, которые стекают в землю с металлических труб или защитных оболочек кабелей по пути наименьшего сопротивления.

Ток, протекающий в кабеле, вызывает образование магнитного поля или пассивный сигнал; однако кабель, находящийся под напряжением, но не имеющий нагрузки, не всегда может создать сигнал, достаточный для обнаружения Пассивные сигналы и, соответственно, для локации кабеля. Несмотря на это, утечки, которые, как правило, существуют в системах передачи электроэнергии, приводят к появлению токов в земле, обеспечивая на практике возможность детектирования большинства силовых кабелей (но не всех) пассивным способом.

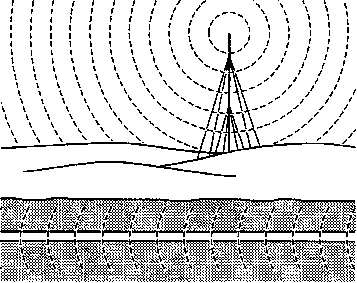

Энергия радиоволн очень низкой частоты или большой длины волны от расположенных на значительном расстоянии передатчиков всегда присутствуют атмосфере земли. Земля (грунт), по существу, обеспечивает замыкание этой энергетической цепи. Подземные металлические линии формируют более предпочтительные пути для прохождения этой энергии и, таким образом, они действуют как антенны, вторично отражая эти сигналы. Эти сигналы имеют достаточную мощность для локализации практически в любой местности. Их величина может быть оценена экспериментальным путем перед тем, как использовать их для целей локации.
