1.6.7 Локация неметаллических линий

Все методы, рассмотренные до сих пор, использовались для детектирования сигналов в проводящих электрический ток, металлических линиях. Очевидно, что нет другого пути, используя электромагнитные методы, локализовать и выполнить трассировку пластиковых или бетонных труб, каналов и канализационных коллекторов, как ввод в них передатчика или прокладки трассировочного провода вдоль линии. Этот трассировочный провод может быть использован для ввода сигнала в линию и последующей его локализации таким же способом, как и при детектировании металлических кабелей и труб.

10.3

Однако, для трассировки неметаллических трубопроводов с водой могут быть использованы другие методы.

1.6.8 Локация с использованием зондов

Зонд представляет собой автономный генератор сигналов, предназначенный для установки в неметаллические трубы, каналы или канализационные коллекторы таким образом, чтобы обеспечить возможность их локации и трассировки.

Несмотря на то, что зонд выдает сигнал переменного тока, создаваемое им магнитное поле (или сигнал) отличается от поля сигнала генератора, которое было рассмотрено ранее в этом разделе.

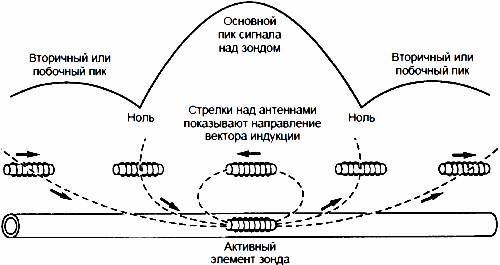

Силовые линии поля, которое создает зонд, не образуют цилиндрические поверхности, расположенные концентрично определяемой линии, а имеют вытянутую форму, ориентированную вдоль сердечника антенны. В пределах определенного расстояния по мере приближения горизонтальной антенны к зонду принимаемый сигнал будет возрастать. Затем он будет падать до нуля, свидетельствую о том, что пик сигнала над зондом пройден.

По мере дальнейшего перемещения приемной антенны сигнал будет снова возрастать до более высокого уровня, указывая на точное положение зонда. Затем он снова упадет до нуля и возрастет до меньшего значения, постепенно затухая. Небольшие побочные пики могут ввести оператора в заблуждение при определении действительного положения зонда.

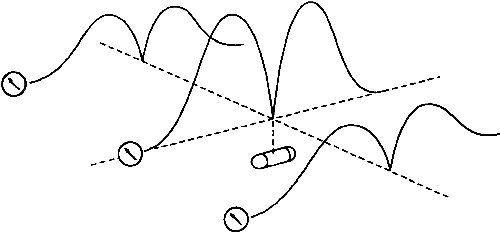

Использование вертикальной антенны в том случае приводит к появлению одного нулевого отклика над зондом, но этот оклик присутствует вдоль всех осей, расположенных под прямыми углами к зонду. По этой причине вертикальные антенны не следует использовать для локации зонда.
