Индуктивные методы трассировки кабеля: схемы и описания
Метод максимума
Поисковую катушку в держать в горизонтальном положении!

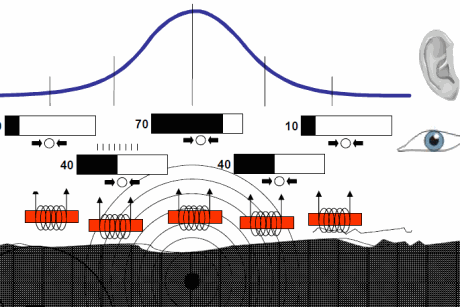

Электромагнитное поле кабеля и показания прибора при поиске кабелей методом максимума
Метод минимума
Поисковую катушку держать в вертикальном положении!

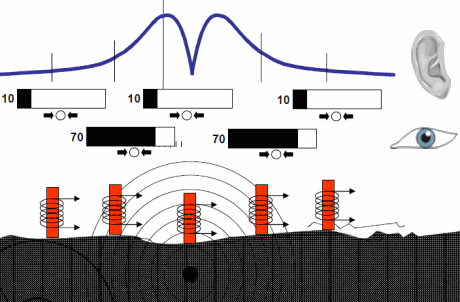

Электромагнитное поле кабеля и показания прибора при поиске кабелей методом минимума
Для обоих методов:
Показание интенсивности, в данном случае громкости на схемах обозначены синим
Используется магнитное поле тока звуковой частоты
Особенности методов:
• Зависит от частоты
• Даёт возможность индуктивного подключения вблизи места поиска
По возможности использовать более низкие частоты!
Поиск кабеля при искажённом магнитном поле

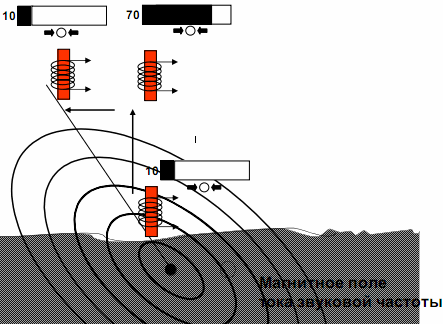

Трассировка кабеля при искажённом электромагнитном поле
Подробнее о подобной трассировке на странице Отклонения трассировки из-за искажения поля
Метод Супер-Максимум
1. Совмещённое измерение после обоих методов:
Сигнал - максимум
2. Инвертирование сигнала - мимимума
3. Сложение обоих сигналов
Преимущество нового Супер - Максимума при 2-х параллельно проходящих проводниках
График изменения сигнала при методе минимума

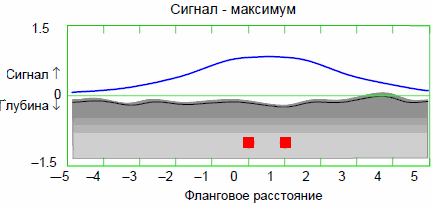

График изменения сигнала при методе максимума

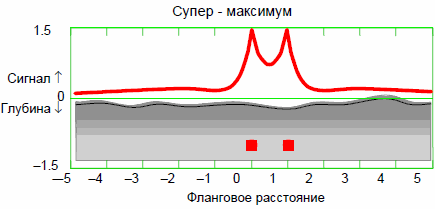

График сигнала при супер максимуме

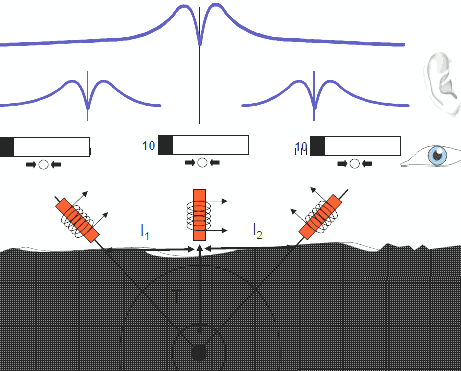

Измерение глубины залегания методом 45°
Показание интенсивности, в данном случае громкости
Подробнее об этом по ссылке Измерение глубины залегания кабеля

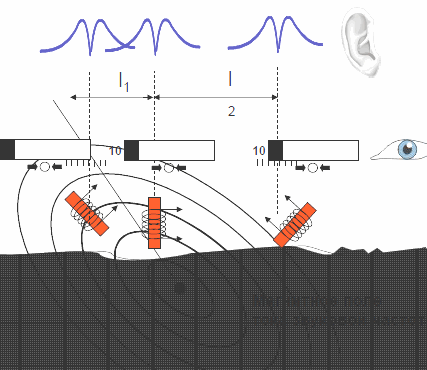

Измерение глубины при искажённом магнитном поле
