11.28 Монтаж распределительных коробок с плинтами "под винт"

11.28.1 Монтаж (зарядка) распределительных коробок 10x2 производится кабелями 10x2 преимущественно марок ТПП, ТППэп, но допускается и ТПВ, а в особо оговоренных проектом случаях - марки ТГ с бумажной изоляцией жил.

Как правило, распределительные коробки должны заряжаться в мастерской куском кабеля заранее отмеренной Длины, достаточной для прокладки до ближайшей разветвитель-ной или прямой муфты.

До нарезки кусков для зарядки коробок кабель в общей Длине должен быть проверен на обрыв жил, на сообщение жил между собой и с экраном или металлической оболочкой кабеля.

Сопротивление изоляции жил кабеля в общей длине должно быть проверено на соответствие нормам.

Монтаж производится в соответствии с технологией изложенной ниже.

11.28.2 С отрезка кабеля, подлежащего включению в коробку, на длине от 200 до 250 мм от конца снимают оболочку, и кабель вводят в стальную втулку коробки (КРТ, КРТУ) так, чтобы обрез оболочки выступал на величину от 3 до 5 мм за внутреннюю кромку втулки. Если кабель слишком свободно входит во втулку, то его на длине втулки обматывают несколькими слоями липкой ПВХ ленты. На кабелях с пластмассовой оболочкой экранная лента обрезается у этой кромки, а экранная проволока загибается у обреза оболочки, заводится в зазор между кабелем и внутренней поверхностью втулки и выводится наружу. Экранная проволока загибается на наружную поверхность стальной залуженной втулки, делает по ней два оборота и припаивается к втулке припоем ПОССу-30-2. В коробках типа КРТН экранные жилы припаивают к специально предназначенным для этого клеммам.

11.28.3 На вводе в коробку участок кабеля в пластмассовой оболочке и стальная втулка, предварительно зачищенные и протертые бензином, плотно обматываются пятью-семью слоями липкой ПВХ ленты.

11.28.4 Стык кабеля ТГ 10x2 и стальной втулки коробки запаивают припоем ПОССу-30-2. Если наружный диаметр вводимого кабеля больше внутреннего диаметра втулки, то на нее предварительно напаивают отрезок свинцовой трубки, а обрез оболочки кабеля доводят только до наружного края стальной втулки. Стык свинцовой трубки и кабеля обматывают или опаивают, как указано выше.

11.28.5 Заделка ввода во втулку распределительной коробки кабеля в пластмассовой оболочке может осуществляться при помощи отрезка трубки ТУТ соответствующего диаметра с подклеивающим слоем. При фиксированном положении кабеля на его участок, примыкающий к втулке, подматывают полиэтиленовую ленту так, чтобы образовался плавный переход от кабеля к внешней поверхности втулки. Трубка ТУТ с подклеивающим слоем надвигается на втулку до упора в корпус коробки и усаживается пламенем паяльной лампы или газовой горелки.

11.28.6 Жилы разделанного конца кабеля расшивают "елочкой" по шаблону и перевязывают нитками. Концы жил обрезают и зачищают. Жилы припаивают к контактам плинтов припоем ПОССу-40-2.

11.28.7 На контакты плинтов надвигают полиэтиленовые гильзы. На кабелях ТГ используют бумажные гильзы. Размеры порядок включения пар в плинты приведены на рисунке 11.39

11 28 8 При установке плинтов типов 9 и 9У на коробки КРТ рту картонные прокладки из комплекта коробок промазываются с обеих сторон битумным лаком.

11 28.9 После зарядки все жилы, включенные в коробку, должны быть подвергнуты контрольной проверке на обрыв, сообщение и парность, а также на соответствие сопротивления изоляции установленным нормам. Сопротивление изоляции измеряется между жилами, между жилами и экраном (оболочкой ТГ) и между клеммами плинта коробки.

Конец кабеля, выходящего из коробки, должен быть герметично заделан.

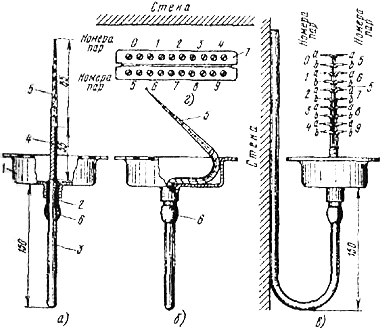

Примерные размеры разделки кабеля и порядок включения жил в распределительные коробки типов КРТ и КРТУ
а) ввод в коробку; б) выкладка кабеля; в) расшивка
1 - корпус коробки; 2 - втулка; 3 - кабель в оболочке;
4 - сердечник кабеля; 5 - жгут расшивки;
6 - заделка ввода во втулку; 7 - плинт типа 9 или 9У
Рисунок 11.39 - Примерные размеры разделки кабеля и порядок включения жил в распределительные коробки типов КРТ и КРТУ
