11.32 Монтаж кабельных ящиков и УКС с плинтами "под винт"

11.32.1 В кабельных ящиках и устройствах кабельных соединений (УКС), оснащенных боксами БГ с керамическими плинтами, плинты расположены вертикально и счет пар с лицевой стороны плинта ведется сверху вниз по вертикальному ряду и слева направо. В кабельных ящиках и УКС емкостью 20x2 имеется два плинта, расположенных горизонтально, и счет пар в них ведется слева направо по горизонтальному ряду и сверху вниз.

11.32.2 При зарядке ящиков и УКС ввод кабелей в эти устройства в основном должен осуществляться аналогично описанному выше вводу при зарядке распределительных коробок с плинтами типа 9 и 9У. Для зарядки ящиков и УКС используются кабели тех же марок соответствующих емкостей. Экранные проволоки кабелей в пластмассовых оболочках подключаются к клеммам заземления.

11.32.3 Расшивка кабелей и порядок включения жил на плинты кабельных ящиков и УКС емкостью 10x2 и 20x2 приведены на рисунке 11.45.

При зарядке ящиков и УКС кабелями ТГ с бумажной изоляцией жил сердечники кабелей должны прошпариваться массой МКП-М, а корешки ящиков и УКС должны заливаться массой МКС-М.

Расшивка кабеля и порядок включения жил на плинты под винт кабельных ящиков и УКС

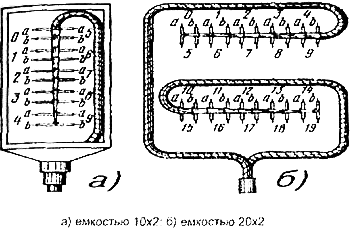

Рисунок 11.45 - Расшивка кабеля и порядок включения жил на плинты "под винт" кабельных ящиков и УКС
