11.24.1 Восстановление свинцовых оболочек на бронированных кабелей типа Т производится с использованием свинцовых муфт типа "труба". Подбор муфт следует осуществлять по таблице 11 -11
Типоразмер муфты | Размеры муфты, мм | Бронированные кабели типа Т | |
внутренний диаметр | длина | ||
Муфта-труба св. 37x190 | 37 | 190 | ТБ 10x2x0,5 ТБ 20x2x0,5 |
Муфта-труба св. 45x220 | 45 | 220 | ТБ 30x2x0,5 ТБ 50x2x0,5 |
Муфта-труба св. 45x270 | 45 | 270 | ТБ 100x2x0,5 ТБ 50x2x0,7 |
Муфта-труба св. 54x270 | 54 | 270 | ТБ 150x2x0,5 |
Муфта-труба св. 70x270 | 70 | 270 | ТБ 200x2x0,5 ТБ 100x2x0,7 |
Муфта-труба св. 72x290 | 72 | 290 | ТБ 300x2x0,5 ТБ 150x2x0,7 |
Муфта-труба св. 60x380 | 60 | 380 | ТБ 400x2x0,5 ТБ 200x3x0,7 |
Муфта-труба св. 65x360 | 65 | 360 | ТБ 300x2x0,7 |

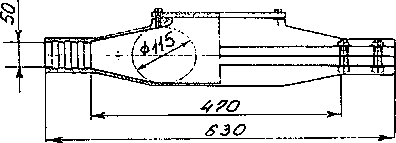

Для защиты свинцовых муфт от механических повреждений применяются защитные чугунные муфты. В связи с постоянным уменьшением количества вновь строящихся и ремонтируемых линий с бронированными кабелями чугунные муфты всех традиционных типоразмеров не производятся. Отдельные производители выпускают универсальные чугунные муфты, размеры которых соответствуют диапазону от МЧ-50 до МЧ-75 (рисунок 11.33).
11.24.2 При использовании чугунных муфт кабели в их горловинах обматывают смоляной лентой для надежной фиксации кабелей при стягивании полукорпусов муфт болтами. Допускается использование для фиксации кабелей обрезков кабельной пряжи, снятой с концов кабелей при их разделке.
Чугунные муфты заливают битумной мастикой МБ-70.
11.24.3 По согласованию со службами эксплуатации допускается защита муфт в котлованах путем обмотки их четырьмя слоями влагоотверждаемого бинта "Армопласт". Перед наложением "Армопласта" свинцовая муфта и открытые участки оболочки защищаются от коррозии в соответствии с требованиями 11.18.
11.24.4 Полиэтиленовые оболочки бронированных кабелей типа ТП восстанавливают с применением тупиковых полиэтиленовых муфт МТ или МТО. Муфты МТ - открытого типа, а муфты МТО оснащены оголовниками с количеством патрубков (пальцев) от двух до четырех. Муфты подбирают по емкости сращиваемых кабелей и по диаметрам их оболочек с помощью таблицы 11.12.
Типоразмер муфты | Кол-во патрубков на оголовнике | Внутренние диаметры патрубков, мм | Емкость кабелей при диаметре жил,мм |
1 | 2 | 3 | 4 |
МТ-45 | Без оголовника | - | 10+10(0,5) 20+20(0,5) 30+30 (0,5) |
2МТО-45 | 2 | 7/16+10/19 | 10+10(0,5) |
3МТО-45 | 3 | 7/16+7/16+7/16 | 20=10+10(0,5) |
4МТО -45 | 4 | 8/10+8/10+8/10+8/10 | 10+10+10+10(0,5) |
2МТО-60 | 2 | 19/23+19/23 | 50+50 (0,5) |
3МТО-60 | 3 | 19/24+15/19+15/19 | 50=30+20 (0,5) |
2МТО-80 | 2 | 18/40+18/30 | 100+100(0,5) |
3МТО-80 | 3 | 18/30+13/27+13/27 | 100=50+50(0,5) |
4МТО-80 | 4 | 16/28+16/28+16/28+16/28 | 100=50+30+20(0,5) |
11.24.5 Монтаж муфт МТ производится в соответствии с указаниями «Инструкции по монтажу кабелей местной связи тупиковыми муфтами с герметиком "Вилад-31". С.-Пб., ЛОНИИС, 1995.

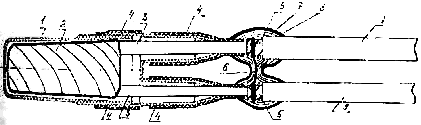

11.24.6 В патрубки оголовников муфт МТО кабели вводятся после удаления брони и защитных покровов. Перепайка брони выполняется вне муфты. Защитные покровы восстанавливают с применением материалов для "холодной" герметизации (рисунок 11.34).

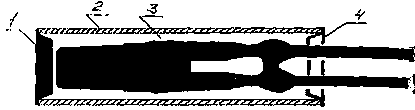

11.24.7 Муфты МТ, залитые герметиком "Вилад-31" устанавливают в котлованах без дополнительной механически"' защиты. Для защиты муфт типа МТО применяют чугунные или пластмассовые защитные муфты либо отрезки асбестоцементных труб (рисунок 11.35). Трубы и пробки подбирают с учетом типоразмера муфты МТО. Например, муфты МТО-45 и МТО-60 защищают трубой 100 мм, а муфты МТО-80 - трубой 150мм.
Внутренний объем трубы следует заливать битумной мастикой или герметиком "Вилад-31".
11.24.8 В муфтах, смонтированных на бронированных кабелях, производят перепайку брони. На кабелях в свинцовой оболочке перемычка, соединяющая броню сращиваемых кабелей, должна припаиваться к середине свинцовой муфты (рис. 11.36).
11.24.9 В случаях, когда проектом предусмотрена установка контрольно-измерительного пункта, изолированные провода ГПП припаянные к броне кабелей, выводят в контейнер проводов мления (КПЗ), оснащенный платой для соединения и разрыва брони Место установки муфты и КПЗ отмечают замерным столбиком.
