11.23 Монтаж газонепроницаемых муфт

11.23.1 Газонепроницаемые муфты (ГНМ) на городских телефонных кабелях монтируются на прямолинейных участках кабелей без разрезания токоведущих жил.

На кабелях с бумажной изоляцией жил (ТГ, ТБ, ТАШп, ТСтШп) в качестве корпусов ГНМ используют свинцовые муфты, типоразмер которых подбирают по диаметру оболочки кабеля (таблица 11.9). Муфты заливаются заливочной массой МКС-М, смешанной с канифолью.

11.23.2 На кабелях с полиэтиленовой изоляцией жил монтируют газонепроницаемые муфты типа МГНМс. Муфты подбираются по маркоразмеру кабеля (таблица 11.10). В комплект муфт входит саморасширяющийся герметик "Вилад-31".

11.23.3 Если монтаж ГНМ производится в помещении ввода кабелей АТС, в шкафном колодце или в подвале, на кабеле, включаемом в бокс, то ее корпус надевают на конец кабеля и продвигают к месту монтажа. Если нет возможности надвинуть муфту, то используется ГНМ с разрезным корпусом. Например, на кабелях типа Т в качестве корпуса ГНМ используются разрезные муфты типа МССР.

11.23.4 Перед установкой муфт на кабель места будущей пайки (или усадки ТУТ) тщательно зачищают. По размерам муфт на кабелях отмечают участки оболочки, подлежащие удалению. Обрезы оболочки после распушивания сердечника должны входить в конусы муфты на расстояние от 30 до 40 мм.

Таблица 11.9 - Соответствие свинцовых муфт, используемых в качестве корпусов ГНМ, и диаметров оболочек кабелей типа Т
Типоразмер муфтыНаружный диаметр оболочки кабеля, мм Длина
разделанного
участка
сердечника, мм
Примерный
расход
массы МКС-М
на одну
муфту, кг
МССО-1до 171600,15
МССО-1,5/221-262300,7
МССО-427-373101,0
МССР-4/538-473601,4
МССР-6/748-503752,0
МССР-8/1051-563902,2
МССР-1257-594152,9
МССР-14/2060-684403,4
МССР-2469 и выше4404,7

Оболочка в намеченных местах надрезается и удаляется, внутренние элементы кабеля (поясная изоляция, экранные ленты) обрезаются на определенном для данного кабеля расстоянии от обреза оболочки. Кабель с обеих сторон подтягивается к середине освобожденного от оболочки участка и при этом слегка разворачивается в направлении, обеспечивающем образование слабины и распушение сердечника. В этом положении кабель фиксируется на консолях перевязкой. Нитки и ленты, разделяющие пучки и повивы кабеля, осторожно обрезают и удаляют. Каждый пучок и повив сердечника, в свою очередь, должен распушиваться. Особое внимание при этом следует уделять разбору центральных пучков повивов кабеля.

11.23.5 Особенности монтажа ГНМ на кабелях типа Т состоят в том, что у обрезов оболочки сердечник кабеля перевязывается миткалевой лентой, которая затем осторожно заталкивается под оболочку. Бумажные ленты поясной изоляции обрезаются на расстоянии 5 мм от обреза свинцовой оболочки. Распушенный сердечник просушивается горячим воздухом над пламенем газовой горелки. После сушки его без натяжения обматывают одним слоем марлевого бинта. На сердечник кабеля надвигают корпус муфты. Предварительно на корпусе, в местах установки патрубков, прорезается или высверливаются отверстия диаметром не менее 20 мм. Конусы муфты зачеканивают до диаметра оболочки. Муфту устанавливают отверстиями вверх и припаивают к оболочке.

Вместе с муфтой заказывают комплект свинцовых патрубков. В комплект входят два свинцовых патрубка длиной по 400 мм с внутренним диаметром 23 мм. Перед установкой патрубки зачищают с одной стороны на участке длиной от 50 до 70 мм и разрезают на несколько лепестков (рисунок 11.31,6).

Противоположные концы патрубков развальцовывают. Подготовленные патрубки устанавливают над отверстиями и припаивают к муфте.

Один из патрубков при подготовке делают длиннее второго на величину от 50 до 100 мм.

ГНМ на кабелях с бумажной изоляцией жил заливаются заливочной массой МКС-М, к которой добавляется канифоль в соотношении 50 весовых частей канифоли на 100 весовых частей массы МКС-М.

Масса МКС-М разогревается в стальном сварном чайнике до температуры +140°С, готовность ее определяется термометром. Муфта и прилегающие к ней участки кабеля прогреваются до температуры от +60 до 70°С. Кабельная масса заливается из чайника в более длинный патрубок до появления ее во втором патрубке (рисунок 11.31,в).

Процесс заливки ГНМ в зависимости от размеров муфты продолжается от 2 до 4 часов. В течение этого времени муфта периодически прогревается. Масса доливается по мере снижения ее уровня в патрубках. После прекращения усадки массы муфта охлаждается в естественных условиях, а затем патрубки обрезаются на высоте от 30 до 50 мм и запаиваются.

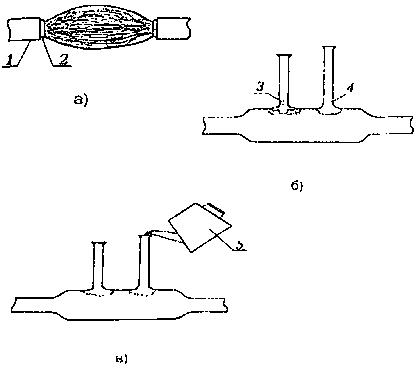

Монтаж ГНМ на кабеле типа Т
а) разделка сердечника кабеля;
б) установка корпуса ГНМ и напайка патрубков;
в) заливка массы МКС-М в патрубок ГНМ;
1 - свинцовая оболочка,
2 - обрез поясной изоляции;
3 - короткий свинцовый патрубок;
4 - длинный патрубок;
5 - чайник.
Рисунок 11.31 - Монтаж ГНМ на кабеле типа Т

Проверка муфты на герметичность производится не ранее чем через 24 часа после заливки. Если при проверке муфта окажется негерметичной, то ее следует вновь прогреть до температуры плавления массы в течение от 2 до 3 часов. При необходимости патрубки вскрываются, и в муфту вновь Доливается разогретая масса. Если и после этого муфта остается негерметичной, ее следует демонтировать и повторить заливку.Для этого в нижней части муфты делается несколько узких прорезей и муфта прогревается до вытекания массы, которая собирается в металлический противень. После прекращения вытекания массы муфта распаивается и сдвигается с сердечника.

Распушенные жилы сердечника промываются прошпарочной массой МКП-М, нагретой до температуры +120°С. После остывания сердечника жилы осторожно отделяются друг от друга. Муфта устанавливается на свое место, запаивается и вновь заливается массой МКС-М. Через сутки ее вновь проверяют на герметичность.

11.23.6 При монтаже ГНМ на кабелях марки ТППэп экранные ленты обрезаются на расстоянии 10 мм от обреза полиэтиленовой оболочки. Ленты поясной изоляции обрезаются на расстоянии 5 мм от обреза экрана.

На кабелях марки ТППэп экран обрезается вместе с оболочкой, поясная изоляция на этих кабелях обрезается на расстоянии 10 мм от обреза оболочки.

11.23.7 На кабелях типа ТП монтируют малогабаритные газонепроницаемые муфты типа МГНМс. Муфты поставляются в комплекте с саморасширяющимся полиуретановым герметиком "Вилад-31". Стыки частей муфт и муфте кабелем герметизируются отрезками трубок ТУТ с подклеивающим слоем, которые также входят в комплекты. Конструкции МГНМс представлены на рисунке 11.32. Подбор МГНМс следует осуществлять с учетом емкости и диаметра жил кабеля по таблице 11.10.

Корпуса муфт газонепроницаемых малогабаритных МГНМс
а) МГНМс 19/29 и 27/40;
б) МГНМс 40/66 и 60/77
Рисунок 11.32 - Корпуса муфт газонепроницаемых малогабаритных МГНМс

Таблица 11.10 - Подбор муфт МГНМс по емкости и диаметрам жил кабелей типа ТП
Типоразмер
комплекта
МГНМс
Длина
разделанного
участка
кабеля, мм
Кабели марок ТПП и ТППэп с жилами диаметром, мм
0,320,40,50,640,7
1234567
МГНМс 19/2990100x2
200x2
100x2 200x2100x2--
МГНМс 27/40130300x2
400x2
500x2
300x2
400x2
200x2
300x2
100x2100x2
МГНМс 40/66170600x2
700x2
800x2
900x2
1000x2
1200x2
500x2
600x2
700x2
800x2
900x2
1000x2
1200x2
400x2
500x2
600x2
700x2
200x2
300x2
400x2
200x2
300x2
МГНМс 60/771901400x2
1600x2
1800x2
2000x2
2400x2
800x2
900x2
1000x2
1200x2
500x2
600x2
400x2
500x2
600x2
Примечание - Муфты МГНМс поставляются централизованно в виде комплектов деталей и материалов.
В составе комплекта: корпус муфты, три отрезка трубок ТУТ, компоненты герметика "Вилад-31" соответствующих типоразмеров, емкость для смешивания

11.23.8 Муфты МГНМс заливают в вертикальном положении на кабелях емкостью до 300x2. На кабелях большей емкости, а также на кабелях с неплотным сердечником допускается заливка в горизонтальном положении через отверстие, проделанное в корпусе полумуфты или в трубе. Отверстие, при подходе к нему Расширяющейся массы герметика, заделывается отдельным отрезком трубки ТУТ или лентой "РАДЛЕН"

11.23.9 Герметик "Вилад-31" поставляется в виде двух компонентов - светлого и темного, расфасованных в герметичную тару в соотношении 1:1. Хранить его следует в сухих отапливаемых складских помещениях пробками вверх. Срок хранения - шесть месяцев с момента изготовления. Перед заливкой компоненты смешиваются в сухой емкости в течение трех минут. В течение 5 минут после смешивания герметик должен быть залит в муфту.

Заливку МГНМс следует производить в точном соответствии с инструкциями изготовителя, которые вкладываются в каждый комплект муфты. Заливка должна производиться при температуре не ниже +5°С. При более низких температурах следует обеспечить обогрев рабочей зоны в течение всего времени монтажа. Если герметик хранился при температуре ниже +15°С, то его необходимо перед монтажом выдержать в течение трех суток при температуре выше +15°С или разогреть в горячей воде.

Рекомендации по разогреву имеются в инструкции.

11.23.10 При заливке следует использовать герметик, полученный в составе комплекта данного типоразмера муфты. В исключительных случаях допускается смешивание нескольких комплектов «Вилада-31». При этом следует помнить, что смесь компонентов (до начала расширения) должна заполнить не менее 2/3 объема муфты. Залитую герметиком муфту оставляют в фиксированном положении до полного отверждения герметика.

Проверку МГНМс на герметичность следует производить через 48 часов после заливки давлением до 0,1 МПа (1,0 кгс/см2).

11.23.11 В шкафах типов ШРПВ, ШРУД и других линейные кабели емкостью более 100x2 на входе в цокольную часть шкафа разделываются и их пары пучками 100x2, с приложением отобранных запасных пар, разводят на отдельные группы плинтов, соответствующие магистральным и распределительным боксам. В таких случаях в цокольных частях шкафов на каждом линейном кабеле заливают водогазонепроницаемую муфту УВГНМ.

На кабелях, содержащихся под давлением, УВГНМ монтируют в качестве газонепроницаемых муфт.

На кабелях с гидрофобным заполнением УВГНМ монтируют в качестве водонепроницаемых муфт.

Муфты УВГНМ поставляются в виде полных монтажных комплектов. Подбор комплектов следует производить по каталогам производителе; с учетом маркоразмера кабеля
